Водоснабжение и водоотведение жилого здания

Кубанский Государственный Технологический Университет
Кафедра Наземного транспорта и механики
Курсовой проект по дисциплине Водоснабжение и водоотведение
На тему Водоснабжение и водоотведение жилого здания
Краснодар 2018

– Исходные данные
Степень благоустройства Г
Гарантийный напор Hгар, м 31,0

Глубина промерзания, м 1,0-1,2
Относительная отметка пола 1-го этажа 1,8
Глубина заложение водоотводящего коллектора, м 2,4
Диаметр трубы городского водопровода, мм 200,0
Диаметр городского водоотводящего коллектора, мм 300,0
Высота этажа, м 2,9
Высота неэксплуатируемого подвала, м 2,6
Норма комфортного водопотребления, л/чел,Q 250,0
Число этажей 11
Примечание: Г – жилые дома с централизованным горячим водоснабжением, оборудованные умывальниками, душами и мойками

Содержание:
Исходные данные для проектирования: 3
Введение 4
Нормативные ссылки 4
1. Выбор объемно-планировочного решения жилого здания, установка приборов, обеспечивающих удовлетворение жизнеобеспечения людей. 7
1.1 Унитаз 7
1.2Мойка 8
1.3 Умывальник 10
1.4 Ванна 12
1.5 Размещения стояков и их обозначение 14
2. Система внутреннего водопровода. 155
2.1 Водоснабжение жилого дома 17
2.2Определение расчетных расходов воды в системах водоснабжения и гидравлический расчет 18
2.3 Выбор типа счетчика 21
3 Проектирование и расчет внутренней и наружной систем водоотведения ….24
3.1Определение расходов и гидравлический расчет водоотведения...........26
Заключение 29
Список литературы 30
Приложения 31

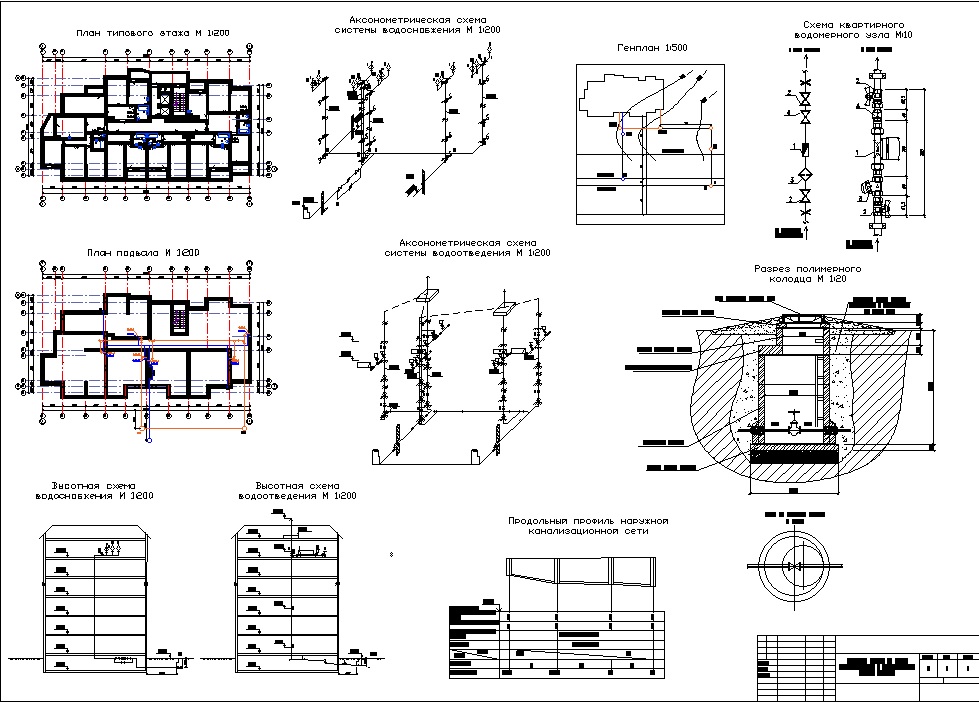

Состав: План типового этажа, план подвала,высотная схема водоснабжения/водоотведения,аксонометрическая схема системы водоснабжения/водоотведения,генплан,схема квартирного водомерного узла,разрез полимерного колодца,продольный профиль наружной канализационной сети Язык документа
