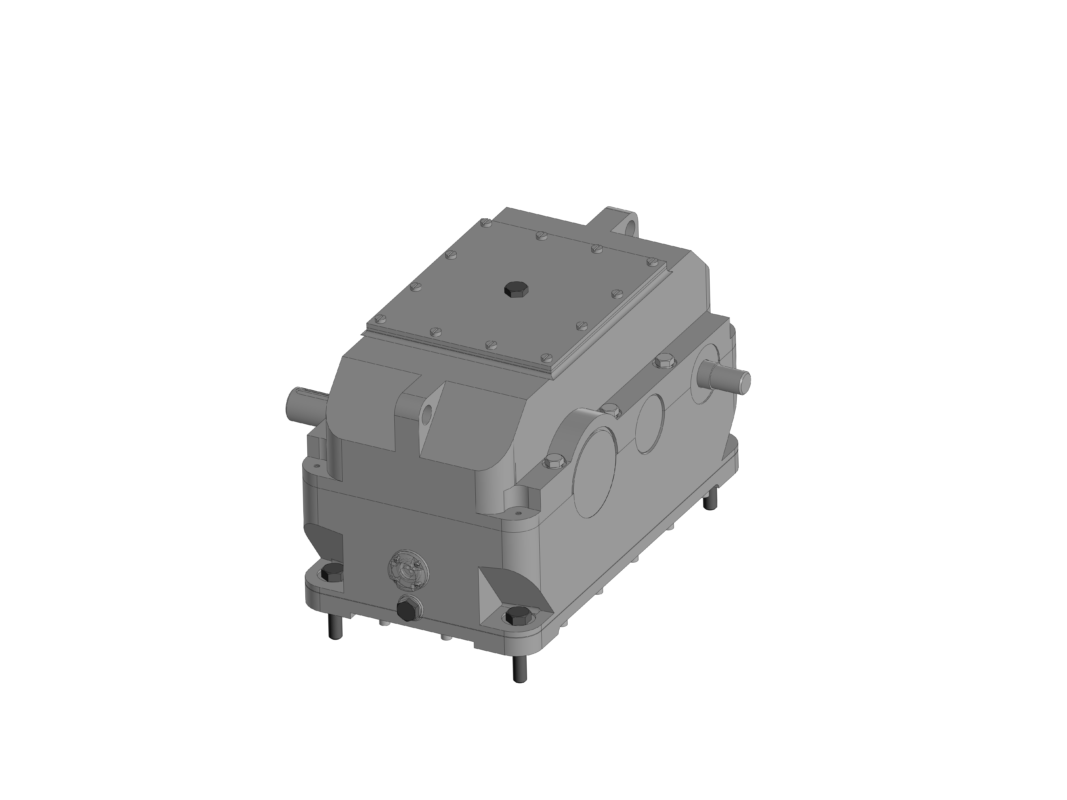

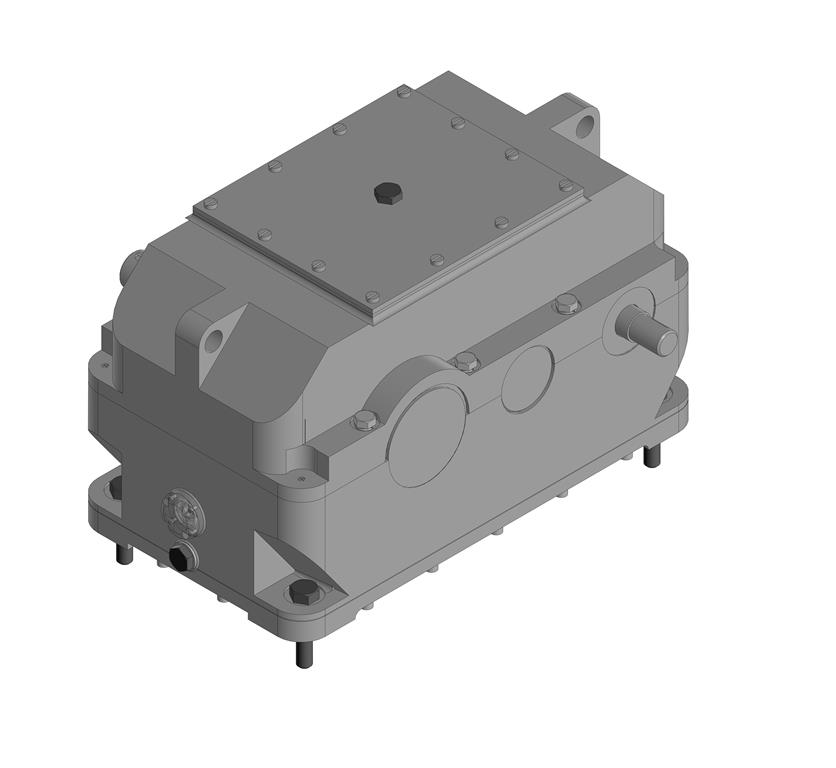

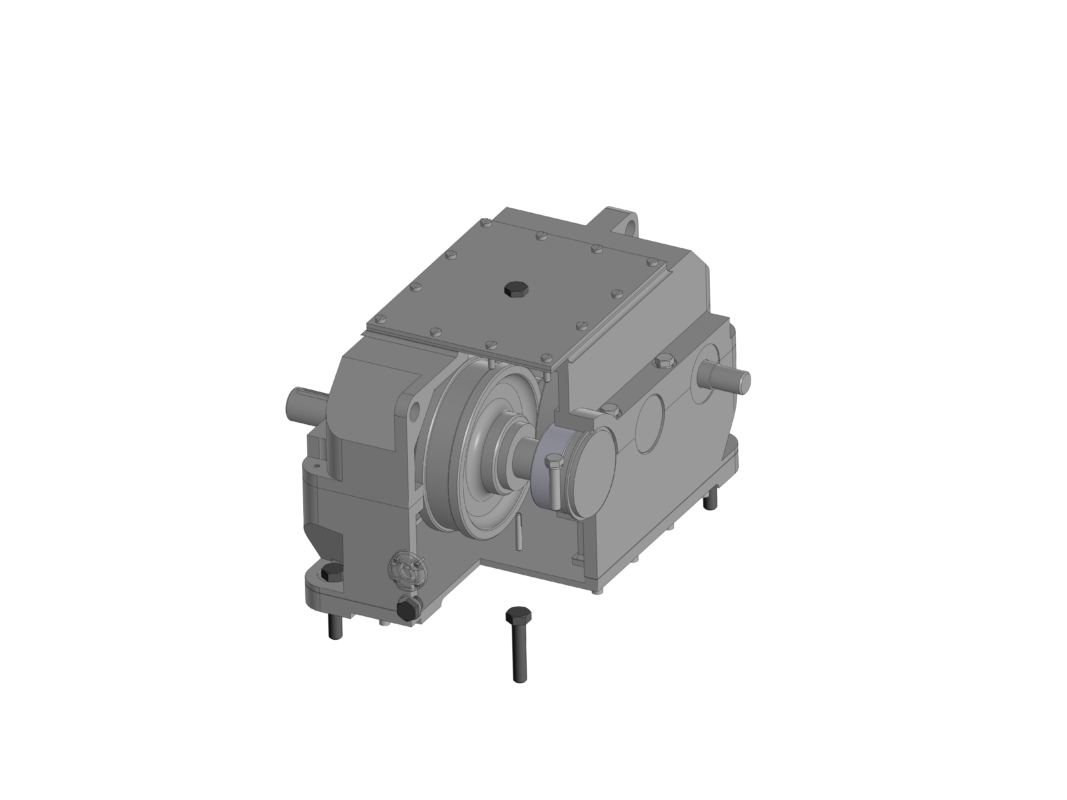

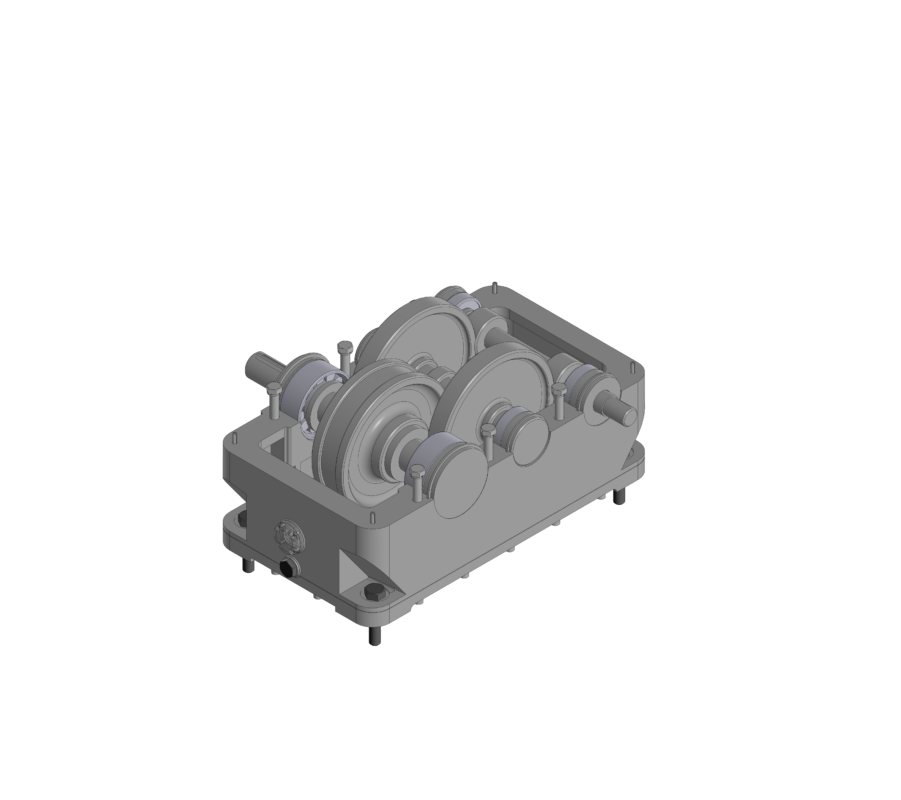

Двухступенчатый редуктор U = 37,17

Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Пермский национальный исследовательский политехнический университет»
Кафедра «Материалы, технологии и конструирование машин»

ПРИВОД ЦЕПНОГО КОНВЕЙЕРА
КУРСОВОЙ ПРОЕКТ
ПО ДЕТАЛЯМ МАШИН

Габариты 407 х 563 х 696. Электродвигатель 5500 Вт, 1500 об/мин. Скорость на входе 500 об/мин (U ремённой 3,3), на выходе 43,9 об/мин; 93,49 Нм момент на входе, 982,26 Нм - на выходе.

Дано:
Ft = 7000 H Ft – окружное усилие на звездочке
V = 0.6 м/с V – скорость цепи конвейера
Р = 100 мм Р – шаг приводной цепи
Z = 8 Z – количество зубьев приводной звездочки
L = 500 мм, Синхронная частота вращения двигателя – 1500 об/мин
Н = 700 мм

Содержание: Введение…………………………………………………………………...………4
Задание……………………………………………………………………...……..5
1. Кинематический расчет привода……………………………..……….6
1.1 Выбор электродвигателя……………………………………………………….………6
1.2 Определение передаточных чисел привода…………………….6
1.3 Определение частот вращения………………………………..…….7
1.4 Определение угловой скорости……………………..……...….....8
1.5 Определение вращающих моментов……………….…….…...…8
1.6 Определение мощности на валах………………..………...…..…9
1.7 Составление итоговой таблицы…………………………....……..…9
2. Проектирование ременной передачи…………………….….….10
2.1 Проектный расчет…………………………………….…………...……..10
2.2 Проверочный расчет…………………………………………....……..12
3. Расчет зубчатых передач………………………………………...…….13
3.1 Быстроходная ступень…………………………………………...…...13
3.1.1 Выбор материала…………………………………………...…….13
3.1.2 Расчет передачи………………………………………….…….…16
3.2 Тихоходная ступень……………………………………………..……….…………..…..…23
3.2.1 Выбор материала……………………………………......….23
3.2.2 Расчет передачи………….…………………………..…………25
4. Эскизная компановка…………………………………….…………32
4.1 Расчет диаметров ведущего вала…………………………………32
4.2 Расчет диаметров промежуточного вала……………………32
4.3 Расчет диаметров ведомого вала………………….………….34
4.4 Подбор подшипников………………………………….…………...34
5. Выбор муфты…………………………………………………….…………..35
6. Расчет валов………………………………………………………………….36
6.1 Расчет быстроходного вала………………………………………..36
6.1.1 Определение реакций опор и построение эпюр изгибающих и крутящих моментов…………………………...…….36
6.1.2 Проверочный расчет вала……….…………………………..39
6.2 Расчет промежуточного вала……………………………..………40
6.2.1 Определение реакций опор и построение эпюр изгибающих и крутящих моментов………………………………...….40
6.2.2 Проверочный расчет вала……………………….……...….43
6.3 Расчет тихоходного вала……………………………………..…...45
6.3.1 Определение реакций опор и построение эпюр изгибающих и крутящих моментов……………..……………….…..45
6.3.2 Проверочный расчет вала…………………………….……48
7. Расчет подшипников……………………………………………....….49
7.1 Быстроходный вал………………………………………………….…..49
7.2 Промежуточный вал……………………………………………………50
7.3 Тихоходный вал……………………………..……………………………51
8. Расчет шпонок………………………………………………………………52
8.1 Соединение шкива и быстроходного вала …………52
8.2 Соединение колеса на промежуточном валу………………52
8.3 Соединение колеса на тихоходном валу …………..52
8.4 Соединение полумуфты и тихоходного вала……………..53
9. Конструирование редуктора……………………………..……..53
9.1 Уплотнение подшипниковых узлов………………………..………53
9.2 Конструирование корпуса и крышки……………….……..…….53
9.3 Выбор смазки………………………………………………..….………54
Список используемой литературы………………………………..……56
