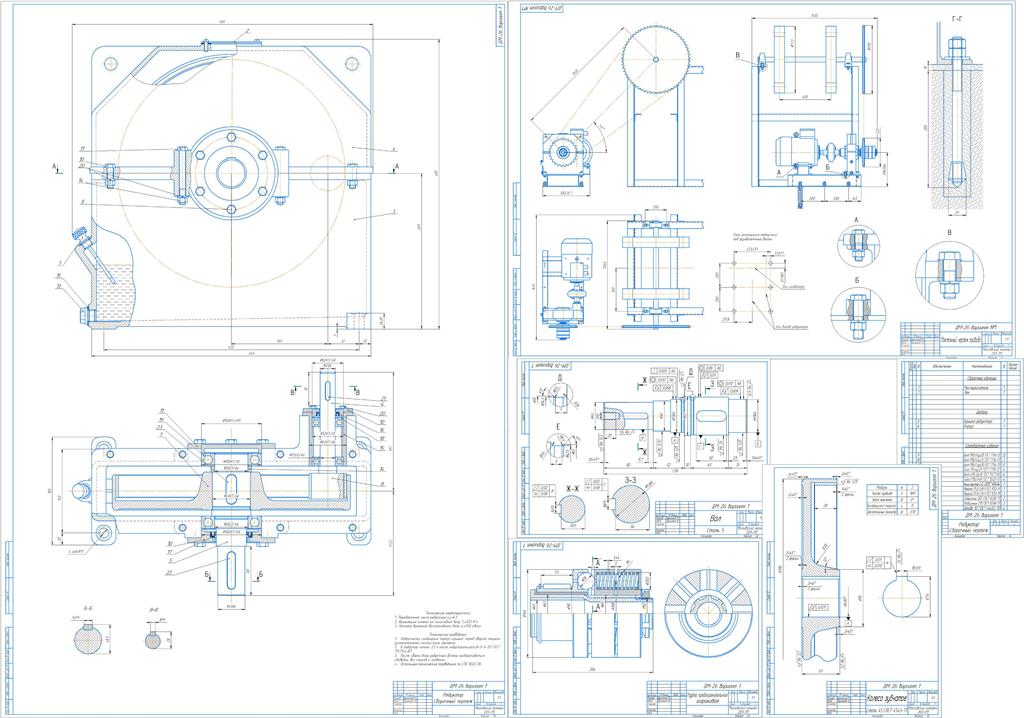

Привод к цепному конвейеру c одноступенчатым зубчатым редуктором внутреннего зацепления (uред=6,3)

Московский политех, кафедра «Техническая механика и компьютерное моделирование», дисциплина "Детали машин", 2022 год.

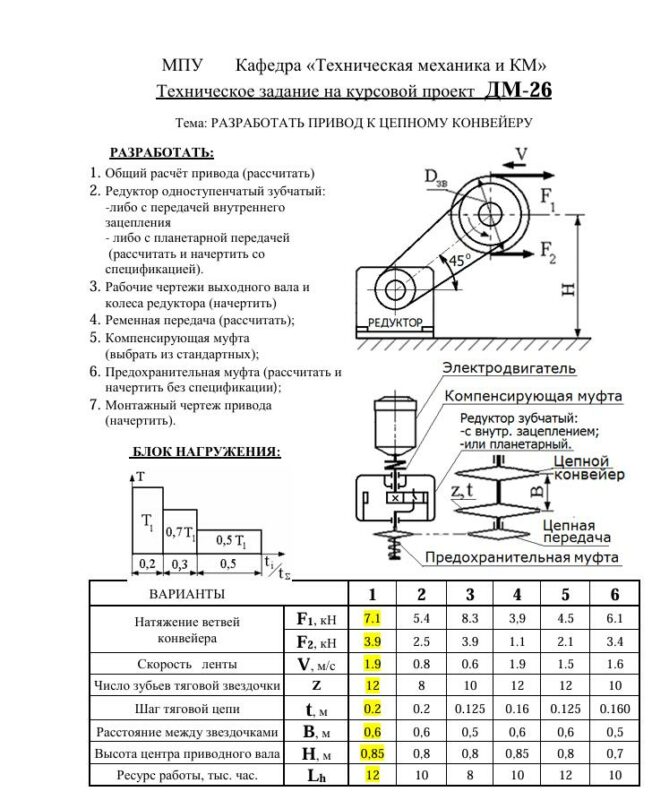

Тема: РАЗРАБОТАТЬ ПРИВОД К ЦЕПНОМУ КОНВЕЙЕРУ
Редуктор одноступенчатый с передачей внутреннего зацепления
Передаточные числа:
Редуктор 6,3
Цепная передача 2,47
Применяемый электродвигатель 4А160S8
Цепь роликовая однорядная ПР-38,1-127
Компенсирующая муфта с выпуклой оболочкой (ГОСТ 20884-93)
Радиальный шариковый однорядный подшипник №211.
Шариковая предохранительная муфта

Исходные данные:
Натяжение ветвей конвейера
F1 = 7,1 кН
F2 = 3,9 кН
Скорость ленты V = 1,9 м/с
Число зубьев тяговой звездочки z = 12
Шаг тяговой цепи t = 0,2 м
Расстояние между звездочками B = 0,6 м
Высота центра приводного вала H = 0,85 м
Ресурс работы Lh = 12 тыс. час.

Оглавление
Общий расчёт привода. 5
Исходные данные 5
Подбор электродвигателя 5
Сводная таблица общего расчета привода 7
Расчет цепной передачи 7
Исходные данные 7
Основные размеры цепной передачи 8
Проверочный расчёт цепной передачи 9
Подбор компенсирующей муфты 9
Расчет цилиндрической зубчатой передачи с внутренним зацеплением 10
Исходные данные 10
Проверочный расчет по контактным напряжениям 13
Уточнение допускаемого контактного напряжения 14
Допускаемые напряжения 14
Контактные напряжения 14
Проверочный расчет на усталость по напряжениям изгиба 15
Допускаемые напряжения изгиба при максимальной нагрузке 18
Расчет на прочность при максимальной нагрузке 18
Расчет тихоходного вала 19
Исходные данные 19
Фрагменты участков валов 19
1-й участок вала 20
2-й участок вала 20
3-й участок вала 21
4-й участок вала 22
Расчетные линейные размеры проектируемого вала 22
Определение реакций сил в опорах вала 22
Напряжения в сечениях 23
Подбор подшипников качения для опор вала 25
Исходные данные 25
Варианты подшипников 26
Определение осевых сил 27
Коэффициенты X и Y 28
Итоговый выбор 29
Проектирование предохранительной муфты 29
Исходные данные 29
Общие габаритно-присоединительные размеры муфты 29
Расчет механизма замыкания предохранительной муфты 30
Расчет винтовой цилиндрической пружины сжатия 32
Список литературы 33
