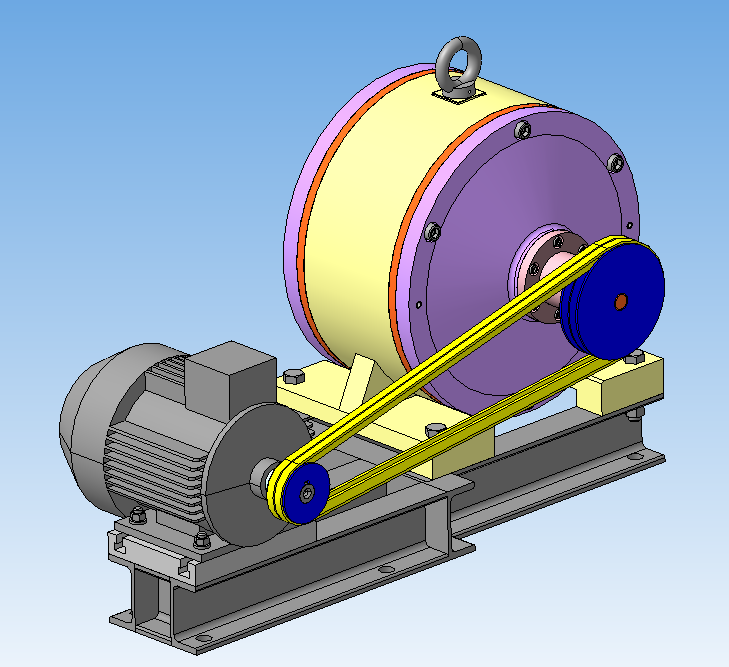

Привод на основе двухступенчатой планетарной передачи

Привод U= 50
гибкая связь U = 2
редуктор U = 25
двигатель n = 3000
выходной вал n =60

Состав: 3D сборка привода и редуктора; чертежи: оси сателита, сборки привода, сборки редуктора, сателита;

Софт: КОМПАС-3D 15

Файлы:

Каталог
Машиностроение и механика
Детали машин
Привод на основе двухступенчатой планетарной передачи

Планетарный привод/

Планетарный привод/Подш вх вала.a3d

Планетарный привод/Электродвигатель АИР80B2,4,6,8.m3d

Планетарный привод/Гайка М14.a3d

Планетарный привод/Шкив Ведомый.m3d

Планетарный привод/крышка манжеты.m3d

Планетарный привод/Рым болт.a3d

Планетарный привод/Солнышко_1.m3d

Планетарный привод/Ось сателита.cdw

Планетарный привод/Шайба на 16.a3d

Планетарный привод/PLib_Screw_GOST_1476-84_900.m3d

Планетарный привод/Правая крышка.m3d

Планетарный привод/Манжета левая.a3d

Планетарный привод/Манжета правая.a3d

Планетарный привод/Солнышко_2.m3d

Планетарный привод/Сборка.m3d

Планетарный привод/Шайба гровера 8.a3d

Планетарный привод/Сливная пробка.a3d

Планетарный привод/Шайба гровера на 24.a3d

Планетарный привод/крышка манжеты.cdw

Планетарный привод/Рама.m3d

Планетарный привод/Винт в шлиц вал.a3d

Планетарный привод/Солнышко.m3d

Планетарный привод/Втулка ведущего вала.m3d

Планетарный привод/Сборка ПРИВОДА.cdw

Планетарный привод/Винт в шлиц вал_1.a3d

Планетарный привод/Сборка.a3d

Планетарный привод/Сборка П2 ШН.cdw

Планетарный привод/Корпус.m3d

Планетарный привод/Муфта.a3d

Планетарный привод/болт М14 ли.a3d

Планетарный привод/Болт М14.a3d

Планетарный привод/Втулка на ось сателита.m3d

Планетарный привод/Винт крышек редуктора.a3d

Планетарный привод/Сателит.m3d

Планетарный привод/Втулка.m3d

Планетарный привод/Корона_1.m3d

Планетарный привод/Водило 1.m3d

Планетарный привод/Ось сателита.m3d

Планетарный привод/Регулировочная плита.m3d

Планетарный привод/Левая крышка подшипника.m3d

Планетарный привод/Подшипник водил.a3d

Планетарный привод/Крышка подшипника.m3d

Планетарный привод/Шайба концевая.a3d

Планетарный привод/Вал.m3d

Планетарный привод/Вал выходной.m3d

Планетарный привод/Шпонка вход вал.a3d

Планетарный привод/Шкив ведущий.m3d

Планетарный привод/Втулка ведомого вала.m3d

Планетарный привод/Бролт в торец вала.a3d

Планетарный привод/Сборка ПРИВОДА.a3d

Планетарный привод/Ремень.m3d

Планетарный привод/Гайка.a3d

Планетарный привод/Корона_2.m3d

Планетарный привод/Сателит.cdw

Планетарный привод/КР ДМ ШН.pptx

Планетарный привод/Винт крышки подшипн.a3d

Планетарный привод/Фланцевая муфта_1/

Планетарный привод/Фланцевая муфта_1/Правая полумуфта.m3d

Планетарный привод/Фланцевая муфта_1/Левая полумуфта.m3d

Планетарный привод/Фланцевая муфта_1/Шайба 12.m3d

Планетарный привод/Фланцевая муфта_1/Болт М12.m3d

Планетарный привод/Фланцевая муфта_1/Гайка 12,6.m3d

Планетарный привод/Фланцевая муфта_1/МУФТА ФЛАНЦЕВАЯ.a3d

Планетарный привод/Подшипн сателитов.a3d

Планетарный привод/Сборка П2 ШН.a3d

Планетарный привод/Штифт.a3d

Планетарный привод/Зуб муфта.m3d
