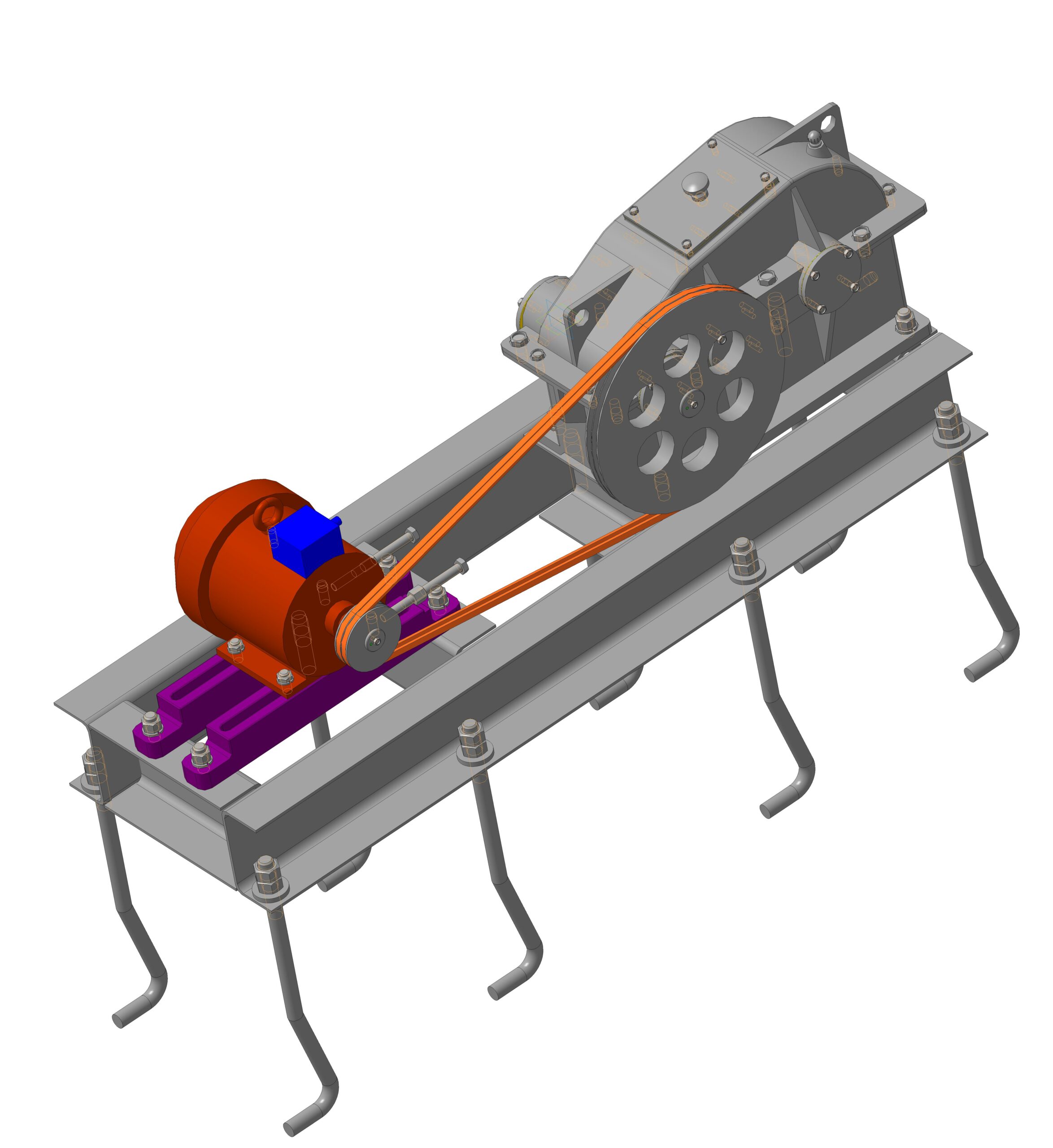

Привод с двухступенчатым цилиндрическим редуктором

Проект по дисциплине "Детали машин". Мощность электродвигателя Рэ= 4кВт, частота вращения входного вала редуктора n1=814.29 об/мин, частота вращения промежуточного вала n2=168,24 об/мин, частота вращения выходного вала n3=44,98 об/мин.

Состав: 3D Сборка

Софт: КОМПАС-3D 15.1

Файлы:
Сборка редуктора.a3d
промежуточный вал.m3d
крышка подшипника 3-го вала правая.m3d
Быстроходное колесо.m3d
Тихоходное колесо.m3d
ведомый шкив ременной передачи.m3d
втулка тихоходного вала.m3d
ремень.m3d
Мазеудерживабщее кольцо тихоходного вала.m3d
Мазеудерживающее кольцо быстроходного вала.m3d
Сборка привода.a3d
прокладка крышки подшипника 3-го вала.m3d
крышка подшипника 1-го вала левая.m3d
электродвигатель.m3d
швеллер для крепления редуктора.m3d
швеллер боковой.m3d
квадратный болт.m3d
отдушина.m3d
крышка сматрового люка.m3d
крышка подшипника 3-го вала левая.m3d
прокладка крышки сматрового люка.m3d
швеллер для крепления редуктора 2.m3d
ведущий шкиф ременной передачи.m3d
Мазеудерживающее кольцо промежуточного вала.m3d
втулка 3-го вала перед крышкой.m3d
Быстроходный вал.m3d
втулка промежуточного вала.m3d
тихоходный вал.m3d
салазка правая.m3d
втулка 1-го вала перед крышкой.m3d
корпус редуктора.m3d
Крышка редуктора.m3d
прокладка крышки подшипника 2-х валов.m3d
щюп.m3d
крышка подшипника 2-го вала.m3d
крышка подшипник 1-го вала правая.m3d
