Проектирование привода к вертикальному валу u=6,29

Брянский государственный технический университет
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин"
На тему: Спроектировать привод к вертикальному валу
Брянск 2021

Техническое задание на курсовое проектирование содержит кинематическую схему привода, состоящий из электродвигателя – источника вращательного движения, передаточных механизмов, преобразующих параметры вращательного движения, и соединяющих их элементов. Исходные данные: мощность на приводном валу Рпр=7,0 кВт; частота вращения приводного вала ηпр = 230 мин-1; срок службы t = 6000 часов; вид гибкой связи – цепная; тип производства – серийное; направленность нагрузки –нереверсивная; характер нагрузки – удары.
СОЖЕРЖАНИЕ
Введение
1. Кинематический и силовой расчет привода
1.1. Выбор электродвигателя
1.2. Кинематический расчет привода
1.3. Силовой расчет привода
2. Выбор типа зубьев зубчатых передач
3. Выбор степени точности изготовления зубчатых колес
4. Выбор термообработки и материала для зубчатых колес
5. Расчет допускаемых напряжений
5.1. Расчет допускаемых контактных напряжений
5.2. Допускаемые изгибные напряжения
6. Расчет цилиндрической косозубой передачи
6.1 Проектный расчёт цилиндрической косозубой передачи
6.2. Проверочный расчёт цилиндрической косозубой передачи
6.2.1. Проверка передачи на контактную выносливость
6.2.2. Проверка передачи на изгибную выносливость
6.3. Геометрические характеристики зацепления
6.4. Ориентировочная оценка КПД редуктора
6.5. Определение усилий, действующих в зацеплении
7. Расчет цепной передачи
8. Подбор муфты
9.1. Эскизная компоновка
9.2. Расчет быстроходного вала
9.3. Расчет тихоходного вала
9.3. Расчет валов на выносливость
10. Выбор и расчет подшипников
10.1. Выбор типа подшипников
10.2. Выбор схемы установки подшипников в опорных узлах валов редуктора
10.3. Подбор подшипников быстроходного вала
10.4. Подбор подшипников тихоходного вала
11. Расчет корпуса редуктора
12. Выбор смазки зацепления и подшипников
13. Выбор и расчет соединений элементов привода
14. Мероприятия по технике безопасности
ВЫВОД
СПИСОК ЛИТЕРАТУРЫ

0 кВт ηпр = 230 мин-1 Вал вертикальный колесо Корпус привод приводной Редуктор Рпр=7 цепная

Автор

Артём

Дата

19.03.2023

Язык

Русский

Состав

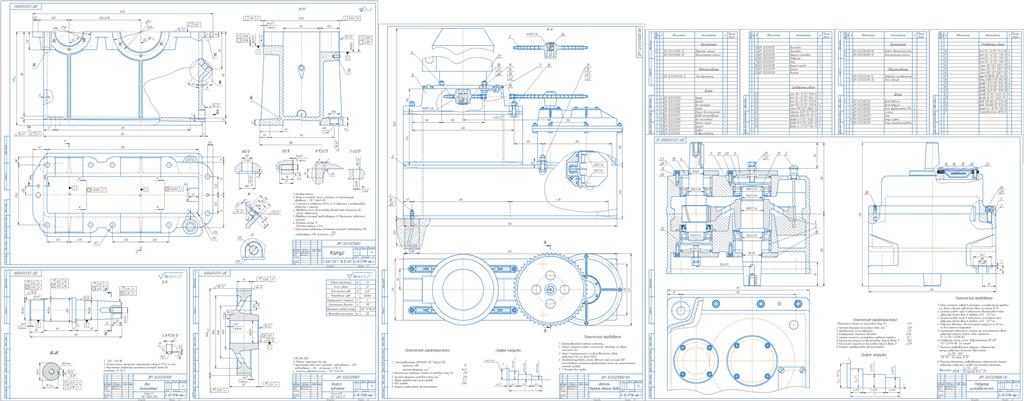

Привод к вертикальному валу(ВО), Редуктор цилиндрический(СБ), Рама сварная(СБ), Деталировка (шкив ведомый, шкив ведущий, болт фундаментальный М14, салазки, упор, кожух муфты, кожух ременной передачи), Маслоуказатель (СБ), Деталировка редуктора (корпус, крышка, вал шестерня, колесо, втулка дистанционная, шайба маслоотбойная, вал тихоходный, крышка глухая, пробка, разбрызгиватель), Звездочки(3D модель), компановка ПЗ

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива
