Проектирование привода ленточного конвейера uб=5 uт=4

"Беларусский национальный технический университет"
(БНТУ)
Кафедра «Теоретическая механика»
Курсовая работа
по курсу «Детали машин»
на тему: «Проектирование привода ленточного конвейера»
Минск 2022

В данном курсовом проекте был разработан редуктор для привода ленточного конвейера.
Задана схема. Исходные данные D(барабана)=350мм, окружное усилие на барабане Ft = 3.5 кН, v=1.3 м/с ,uбыстр.=5 - передаточное число быстроходной ступени
uтих.=4 - передаточное число тихоходной ступени, uцеп.=2.051-передаточное число цепной передачи.

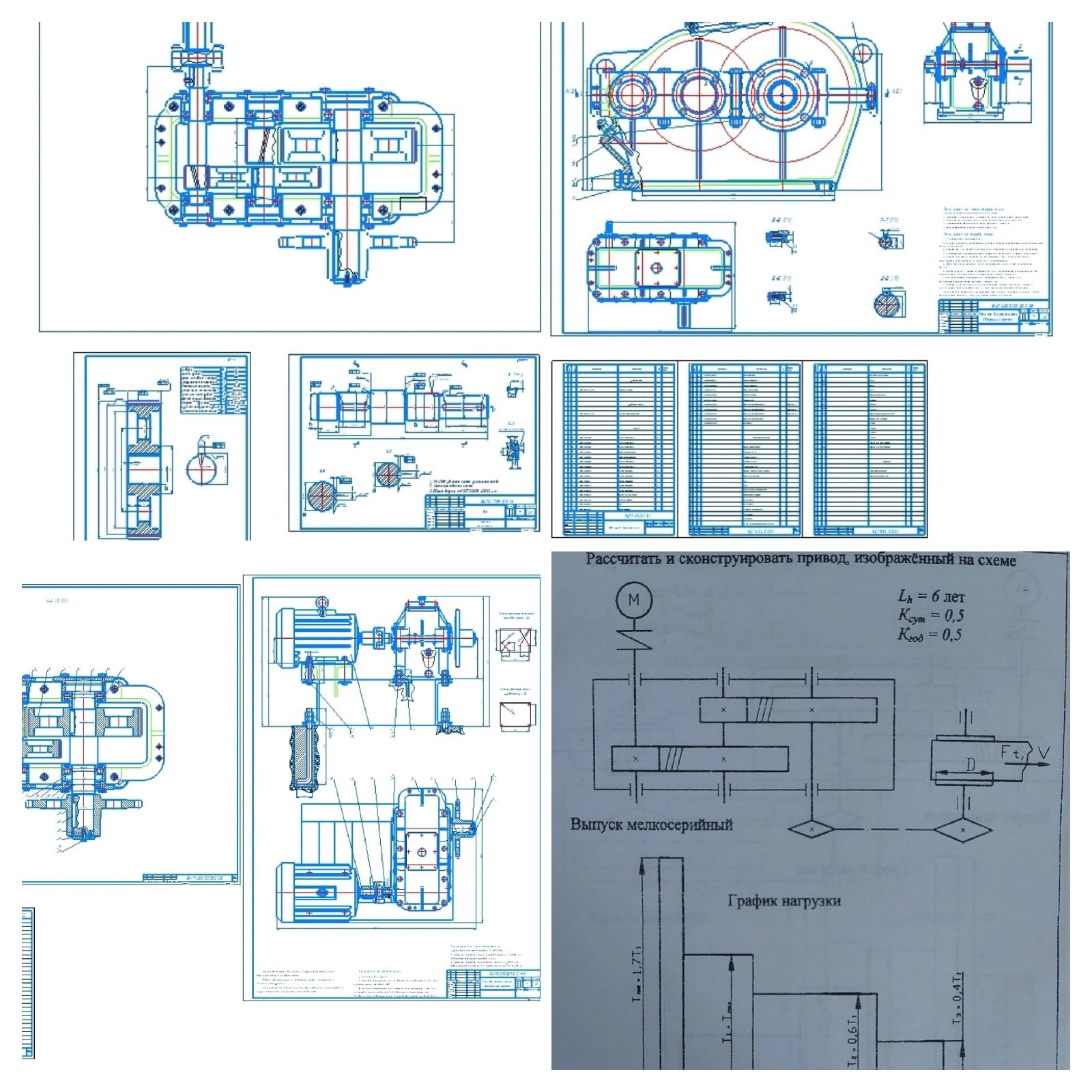

Состав работы: Редуктор (СБ); Рабочий чертеж Вала (ВО); Компоновка; Привод механический (Монтажный чертёж); Рабочий чертеж зубчатого колеса (ВО).
Так же к работе прикладывается пояснительная записка со всеми необходимыми расчетами разработанного агрегата. Оглавление
1 ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМТИЧЕСКИЙ РАСЧЕТ 4
2 ОПРЕДЕЛЕНИЕ МОЩНОСТЕЙ И ПЕРЕДАВАЕМЫХ КРУТЯЩИХ МОМЕНТОВ 6
3 РАСЧЕТ ПЕРЕДАЧ 7
3.1 Расчет цилиндрической передачи первой ступени 7
3.2 Расчет цилиндрической передачи второй ступени 19
3.3 Расчет цепной передачи 30
4 ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ДИАМЕТРОВ ВАЛОВ 35
5 РАСЧЕТ ВАЛОВ НА ВЫНОСЛИВОСТЬ 37
5.1 Расчет быстроходного вала 38
5.2 Расчет промежуточного вала 42
5.3 Расчет тихоходного вала 47
6 ВЫБОР МУФТЫ 51
7 ПРЕДВАРИТЕЛЬНЫЙ ПОДБОР ПОДШИПНИКОВ 52
8 КОМПОНОВОЧНАЯ СХЕМА И ВЫБОР СПОСОБА СМАЗЫВАНИЯ ПЕРЕДАЧ И ПОДШИПНИКОВ; ОПРЕДЕЛЕНИЕ РАЗМЕРОВ КОРПУСНЫХ ДЕТАЛЕЙ 53
9 ПОДБОР ПОДШИПНИКОВ ПО ДИНАМИЧЕСКОЙ ГРУЗОПОДЪЕМНОСТИ 56
9.1 Расчет подшипников быстроходного вала 56
9.2 Расчет подшипников промежуточного вала 59
9.3 Расчет подшипников тихоходного вала 62
10 ПОДБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 65
11 НАЗНАЧЕНИЕ ПОСАДОК, ШЕРОХОВАТОСТЕЙ ПОВЕРХНОСТЕЙ, ВЫБОР СТЕПЕНЕЙ ТОЧНОСТИ И НАЗНАЧЕНИЕ ДОПУСКОВ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ 67
12 ОПИСАНИЕ СБОРКИ И РЕГУЛИРОВКИ РЕДУКТОРА 69
ЛИТЕРАТУРА 71
