Проектирование привода цилиндрического грохота для сортировки гравия.

Московский Государственный Университет Природообустройства
Кафедра "Техносферная безопасность"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода цилиндрического грохота для сортировки гравия."
Москва 2015

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода грохота, который включает в себя электрический двигатель,муфту, одноступенчатый конический редуктор и открытая зубчатая передача на рабочий орган. Графическая часть содержит общий вид рамы, монтажную схему, сборочный чертеж редуктора и 4 чертежа деталировки (ведущий вал, ведомый вал, зубчатое колесо редуктора, глухая крышка).
Курсовой проект содержит 3 листа формата А1, 4 листа формата А3, 4 спецификации, 52 страниц пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных горнодобывающих отраслях.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Окружная скорость на барабане грохота – 0,7 м/с
Диаметр барабана грохота – 0,9 м
Редуктор - конический, одноступенчатый
Двигатель асинхронный 4А112МВ8У3. мощнотсь - 3 кВт, частота вращения - 700 об/мин.
Общее передаточное число привода - u=30
Вращающий момент на барабане грохота - 1327 Нм

Техническая характеристика редуктора:
1. Частота вращения быстроходного вала - 700 об/мин
2. Общее передаточное число редуктора - 4
3. Вращающий момент на тихоходном валу - 109 Нм
4. Частота вращения тихоходного вала редуктора - 19 об/мин

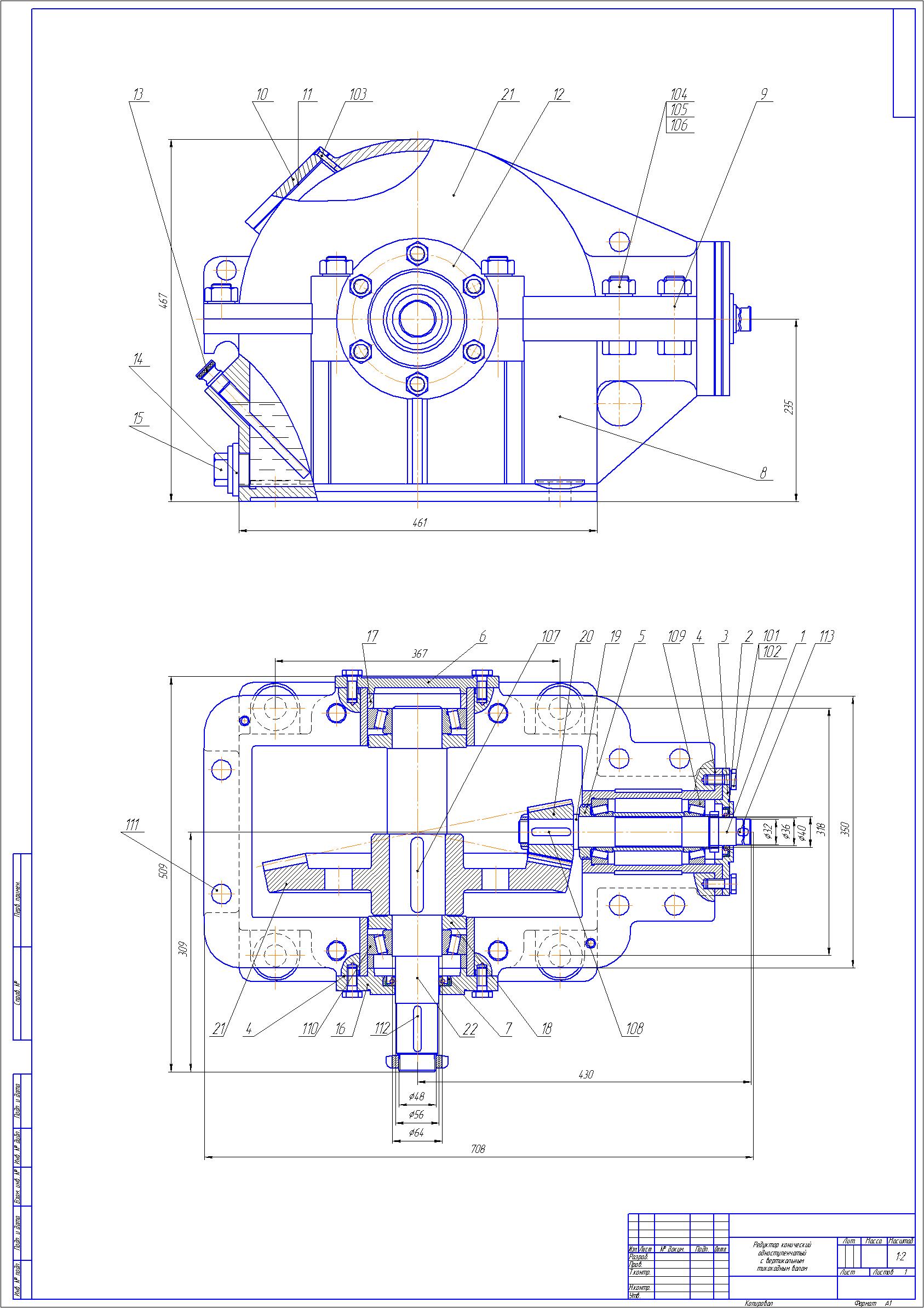

Состав: Редуктор конический одноступенчатый с вертикальным тихоходным валом (СБ), Рама (ВО), Монтажная схема (ВО), Вал ведомый (СБ), Вал ведущий (СБ), Зубчатое колесо (СБ), Глухая крышка (СБ), ПЗ Язык документа

Софт: КОМПАС-3D SP1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода цилиндрического грохота для сортировки гравия.

Привод грохота\Пояснительная записка\Литература.docx
Привод грохота\Пояснительная записка\Раздел 1. Введение.Обзор и анализ существующих конструкций.docx
Привод грохота\Пояснительная записка\Раздел 10. Расчет МУВП.docx
Привод грохота\Пояснительная записка\Раздел 11. Смазка редуктора.docx
Привод грохота\Пояснительная записка\Раздел 12. Сборка редуктора.docx
ਢ \᭨⥫쭠 ᪠\ 2. 롮 ⥫. ᪨ ᨫ ਢ..doc
Привод грохота\Пояснительная записка\Раздел 3. Расчет открытой зубчатой передачи..docx
Привод грохота\Пояснительная записка\Раздел 4. Расчет конической передачи.docx
Привод грохота\Пояснительная записка\Раздел 5. Предварительный расчет валов редуктора.docx
Привод грохота\Пояснительная записка\Раздел 6. Выбор шпонок и проверка на прочность.docx
Привод грохота\Пояснительная записка\Раздел 7. Уточненный расчет ведущего вала.docx
Привод грохота\Пояснительная записка\Раздел 8. Проверка долговечности подшипников.docx
Привод грохота\Пояснительная записка\Раздел 9. Конструктивные размеры корпуса редуктора.docx
Привод грохота\Пояснительная записка\Содержание.docx
Привод грохота\Пояснительная записка\Спецификация.spw
Привод грохота\Пояснительная записка\Спецификация.spw.bak
Привод грохота\Пояснительная записка\Титульник.docx
Привод грохота\Чертежи\Вал ведомый А3.cdw
Привод грохота\Чертежи\Вал ведомый.cdw.bak
Привод грохота\Чертежи\Вал ведущий А3.cdw
Привод грохота\Чертежи\Глухая крышка А3.cdw
Привод грохота\Чертежи\Глухая крышка.cdw.bak
Привод грохота\Чертежи\Зубчатое колесо коническое А3.cdw
Привод грохота\Чертежи\Монтажная схема.bak А1.cdw
Привод грохота\Чертежи\Монтажная схема.bak.cdw.bak
Привод грохота\Чертежи\Проектирование валов.cdw
Привод грохота\Чертежи\Проектирование валов.cdw.bak
Привод грохота\Чертежи\Рама А1.cdw
Привод грохота\Чертежи\Редуктор А1.cdw
Привод грохота\Чертежи\Редуктор.cdw.bak
Привод грохота\Пояснительная записка
Привод грохота\Чертежи
Привод грохота
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1

чертеж общего вида, не сходится с чертежом редуктора. на них разные редукторы.
