Расчет привода ленточного конвеера

Южно-уральский государственный университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине «Детали машин»
На тему: Расчет привода ленточного конвейера
Челябинск 2015

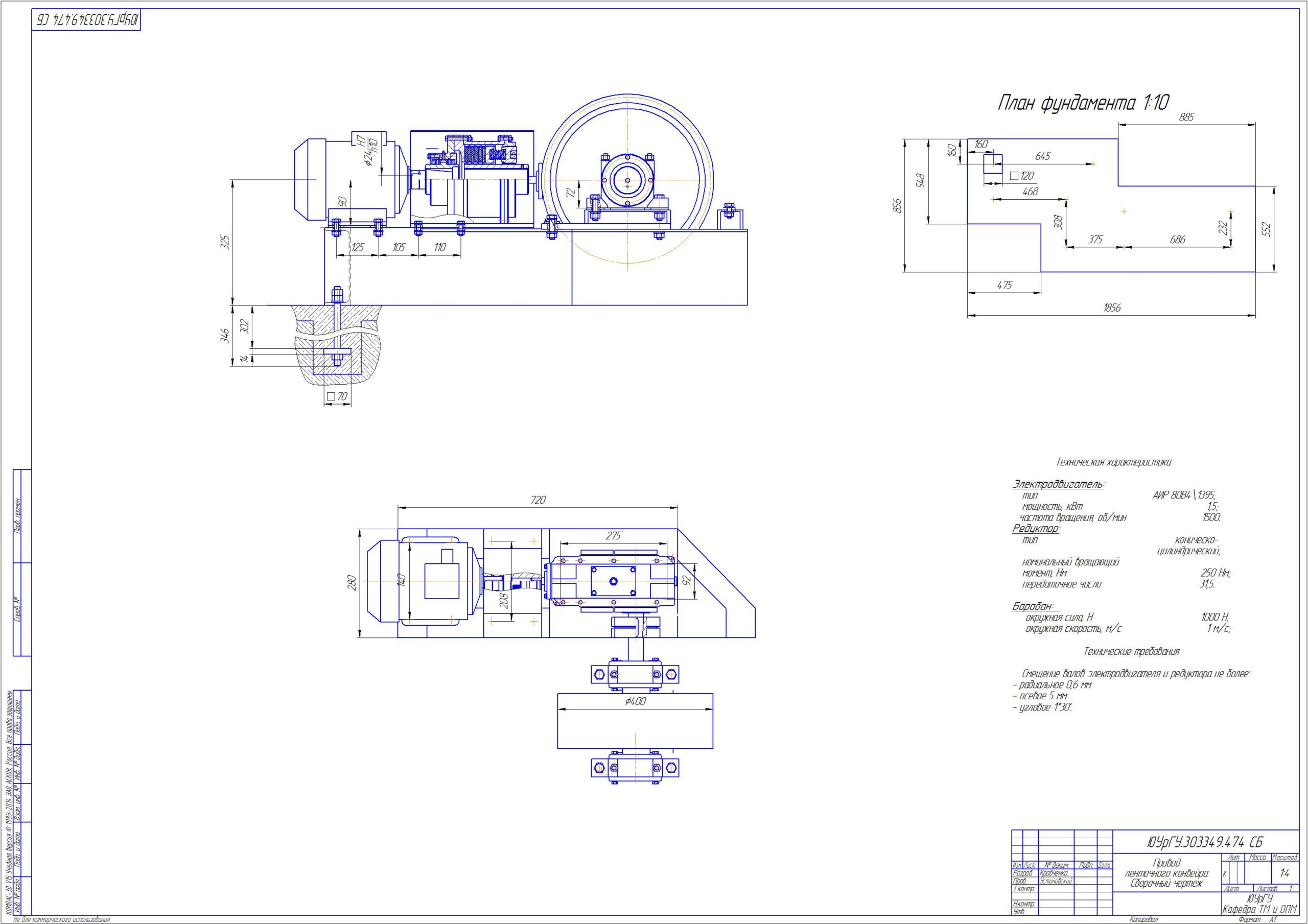

В данном курсовом проекте произведен кинематический и силовой расчет привода, выбор электродвигателя АИР80В4\1395, со следующими характеристиками: мощность 1,5 кВт, синхронная частота вращения 1500 мин-1, скольжение 7%, КПД 78,5%, отношение пускового момента к номинальному 2,2, Выбор червячного редуктора с передаточным отношением ip=31,5 и номинальным моментом выходного вала Твых=250 Н·м при частоте вращения входного вала nвх=1500об/мин: Ч-80-31,5-51-1-УЗ. Расчет и конструирование исполнительного механизма привода – барабана, комбинированной муфты. А так же все необходимые проверочные расчеты.

Состав: Барабан (СБ), муфта комбинированная (СБ), Деталировка(вал, пружина), спецификации, ПЗ. Язык документа
