КОМПАС 3D 18

Разработка привода цепного конвейера

Калужский филиал Московского государственного технического университета им. Н.Э. Баумана
Кафедра деталей машин и подъемно-транспортных механизмов
Курсовой проект по дисциплине "Детали машин"
На тему: "Разработка привода цепного конвейера"
Калуга 2017

Исходные данные редуктора: крутящий момент на тихоходном валу 496,39 Нм, частота вращения быстроходного вала 709 об/мин, частота вращения тихоходного вала 56,27 об/мин, расчетный ресурс 17000 ч.

В соответствии с заданием на курсовой проект по дисциплине «Детали машин» был разработан привод цепного конвейера для единичного изготовления.
Привод состоит из фланцевого двигателя, звёздочки с предохранительным устройством, коническо-цилиндрического редуктора, цепной передачи и приводного вала.
В результате расчётов был выбран: электродвигатель АИР112 МВ 8 электропитанием от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380 В; определено общее передаточное число привода – 18,8; произведён проектный и проверочный расчёт коническо-цилиндрического редуктора , типовым режимом нагружения и работы 7–С, расчётным ресурсом 17000 часов; проведен расчет цепной передачи.

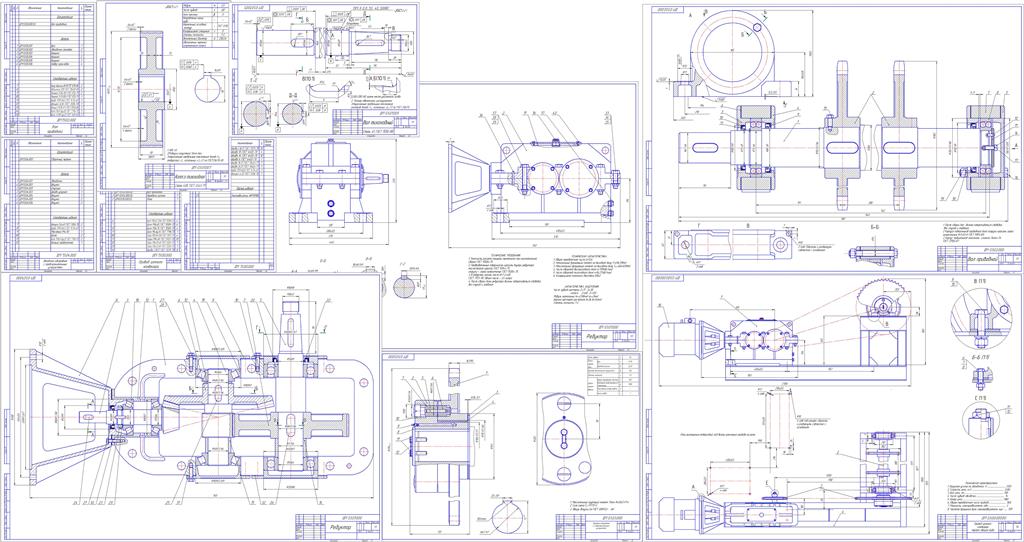

Оформлены чертежи: общего вида привода цепного конвейера (А1), коническо-цилиндрического редуктора (2хА1), приводного вала (А1), звёздочки с предохранительным устройством (А2), деталировки тихоходного вала и колеса (2хА3). На каждый сборочный чертёж и вид общий сделаны спецификации.

Реферат

В соответствии с заданием на курсовой проект по дисциплине «Детали машин» был разработан привод цепного конвейера для единичного изготовления.
Привод состоит из фланцевого двигателя, звёздочки с предохранительным устройством , коническо-цилиндрического редуктора, цепной передачи и приводного вала.
В результате расчётов был выбран: электродвигатель АИР112 МВ 8 электропитанием от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380 В; определено общее передаточное число привода – 18,8; произведён проектный и проверочный расчёт коническо-цилиндрического редуктора , типовым режимом нагружения и работы 7–С, расчётным ресурсом 17000 часов; проведен расчет цепной передачи.
Оформлены чертежи: общего вида привода цепного конвейера (А1), коническо-цилиндрического редуктора (2хА1), приводного вала (А1), звёздочки с предохранительным устройством (А2), деталировки тихоходного вала и колеса (2хА3). На каждый сборочный чертёж и вид общий сделаны спецификации.




Содержание

I. Назначение и область применения привода 5
II.Техническая характеристика привода 6
2.1 Описание и обоснование выбранной конструкции привода 8
2.2 Кинематическая схема привода цепного конвейера 8
III. Расчеты, подтверждающие работоспособность и надёжность конструкции 9
3.1 Предварительный расчет диаметров валов 9
3.2 Конструирование корпуса 11
3.3 Выбор типа подшипников 12
3.4 Схемы установки подшипников 12
3.5 Эскизный проект длин участков валов 13
3.6 Конструирование крышки люка 13
3.7 Конструирование крышки подшипника на быстроходном валу 13
3.8 Конструирование крышки подшипника на промежуточном валу 14
3.9 Конструирование крышки подшипника на тихоходном валу 14
3.10 Конструирование лап редуктора 14
3.11 Расчет подшипников тихоходного вала 15
3.12 Расчет валов 16
3.13 Расчет соединений 25
3.14 Расчет шпоночных соединений… 25
3.15 Расчёт цепной передачи 28
3.16 Расчёт звёздочки с предохранительным устройством 31
IV. Выбор смазки редуктора 31
4.1 Смазывание зацепления 31
4.2 Смазывание подшипников 32
VI. Проектирование металлоконструкции привода 32
VII. Уровень стандартизации и унификации 33
VIII. Список используемой литературы 35
IX. Перечень программного и информационного обеспечения 35
X. ДЗ№2 (Приложение 1) 36

Состав: Редуктор (СБ), Звездочка (СБ), Приводной вал (СБ), Привод цепного конвейера (ВО), Деталировка (колесо, вал), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 15.1

Каталог / Машиностроение и механика / Детали машин / Разработка привода цепного конвейера

Просмотр файлов
Редутктор разрез.cdw
Спецификация (редуктор).spw
Редуктор виды.cdw
Тихоходный вал редуктора.cdw
Расчетно-пояснительная записка.docx
Тихоходное колесо редуктора.cdw
Однорядная звездочка с предохранительным устройством.cdw
Спецификация (звездочка).spw
Приводной вал.cdw
Спецификация (приводной вал).spw
Привод цепного конвейера (общий вид).cdw
Спецификация (привод цепного конвейера).spw
