Курсовой проект - Проектирование электропривода кривошипно-ползунного механизма (редуктор червячный)

Калининградский государственный технический университет
«Теории механизмов и машин и деталей машин»
Курсовая работа по дисциплине«ДМ и основы конструирования»

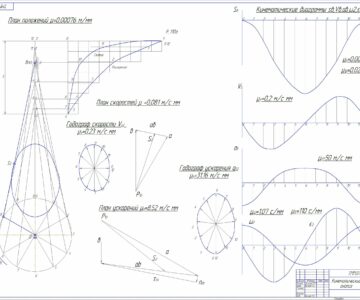

На тему: Проектирование электропривода кривошипно-ползунного механизма
Калининград 2020

Исходные данные:
n1=3000 об / мин, nk=95 об / мин
Тип редуктора: червячный
Техническая характеристика редуктора:
1. Передаточное число редуктора u=3,15.
2. Вращающий момент на тихоходном валу Т/2=447 Н*м.
3. Частота вращения быстроходного вала n/1=1185 об/мин.
Оглавление

1. Определение мощности подводимой к рабочей машине (КПМ). 4

2. Определение потребной мощности привода электродвигателя и выбор электродвигателя. 5

3. Кинематический и силовой расчет электропривода. 6

4. Проектный расчёт червячной передачи редуктора. 7
5. Проверочный расчёт закрытой червячной передачи. 9
6. Расчёт открытой плосокременной передачи. 10
7. Проектный расчёт валов редуктора 14

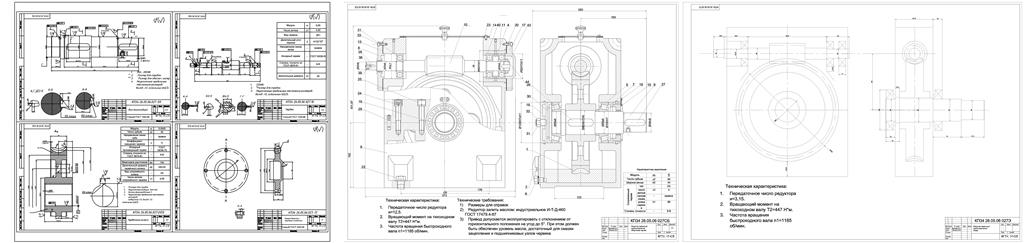

8. Разработка чертежа общего вида редуктора. 18
9. Нагрузки валов редуктора. 22
10. Проверочный расчет валов. 25
11. Проверочный расчет подшипников. 27
12. Проверочный расчет шпонок. 28
13. Выбор муфты. 29
14. Конструирование шкива. 31
15. Список литературы. 34
