Привод ленточного транспортера u=15,7

МГТУ им. Н.Э. Баумана
Кафедра "Детали машин"
Курсовой проект на тему "Привод ленточного транспортера"
Москва 2019

Исходные данные: Ft = 2,8 кН, V = 1,12 м/с, D = 355 мм, B = 560 мм.
Цель курсового проекта спроектировать привод ленточного транспортера, включающего: электродвигатель; коническо-цилиндрический редуктор - механизм, состоящий из зубчатых цилиндрической и конической передачи, служащий для передачи движения от двигателя к рабочему органу с уменьшением частоты вращения и увеличением вращающего момента.

Техническая характеристика
1. Передаточное число привода u =15,7.
2. Вращающий момент на тихоходном валу Т = 561,4 Н*м.
3. Частота вращения быстроходного вала n = 950 об/мин.
4. Коэффициент полезного действия n = 0,855.

СОДЕРЖАНИЕ
1. Кинематический расчет привода
2 Анализ результатов расчета на ЭВМ и выбор варианта для конструктивной проработки
3. Эскизное проектирование
4 Расчет соединений
5. Подбор подшипников качения на заданный ресурс
6. Расчет валов на статическую прочность и сопротивление усталости
7. Выбор смазочных материалов и системы смазывания
8. Проверочный расчет болтового соедиения зубчатой муфты
9. Порядок сборки редуктора
Список литературы

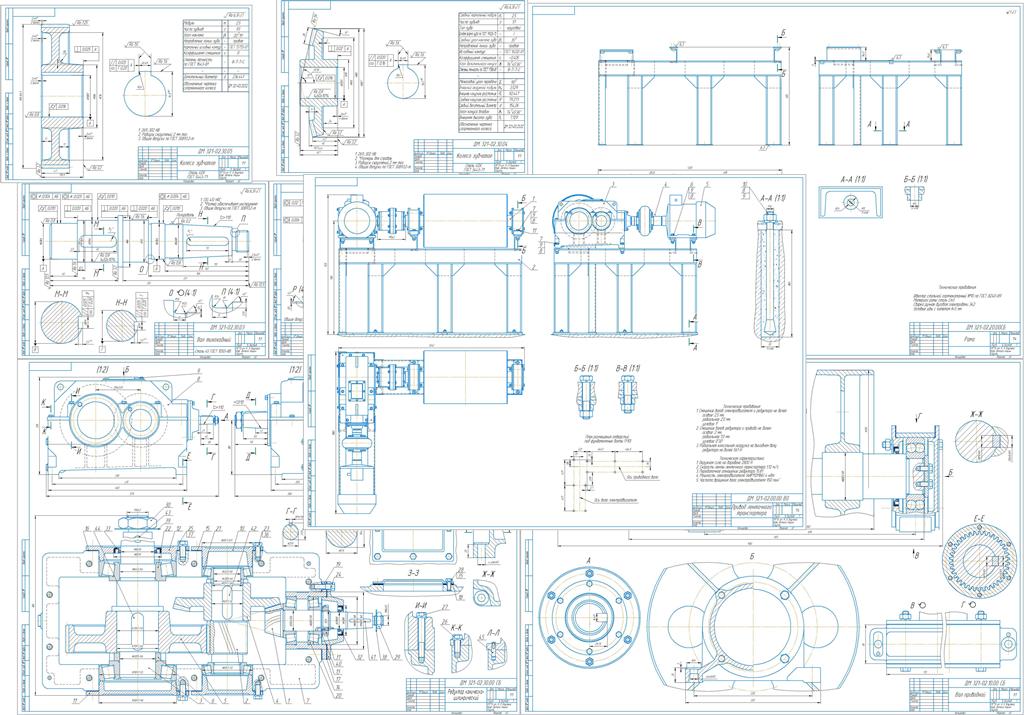

Состав: Редуктор коническо-циллиндрический (2СБ), Привод ленточного транспортера (ВО),Приводной вал(СБ),Рама (СБ), Деталировка (колесо зубчатое, колесо коническое, стакан, крышка подшипника), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 2018.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод ленточного транспортера u=15,7

Листы.cdw
Содержание.cdw
Спецификация общего вида.spw
Спецификация.spw
РПЗ.docx
