Проектирование привода для профилирования заготовок

Белорусско-Российский университет
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода для профилирования заготовок"
Могилев 2020

Исходные данные:
Вращающий момент на приводном валу Т=0,48 кНм.
Диаметр заготовки dз=26 мм
Частота вращения приводного вала ν= 34 мин-1
Расстояние между опорами приводного вала L=208 мм.
Срок службы привода - 5 лет.
Режим работы пятидневный, двухсменный, нормальный.
Степень точности колес-7-я.
Допускается кратковременная 2-кратная перегрузка
Планетарный редуктор спроектирован по схеме 2К-Н с тремя сателлитами, колеса прямозубые.

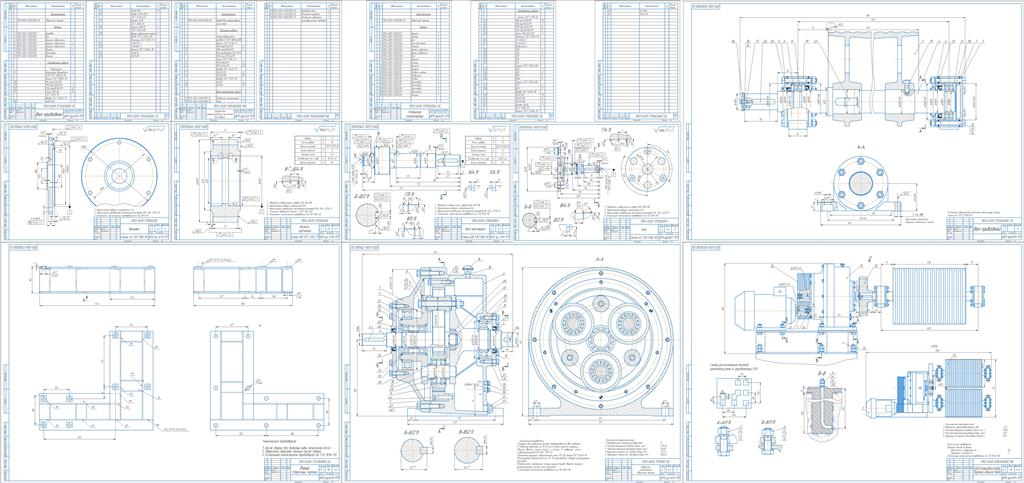

Графическая чать содержит чертежи Общего вид, Деталировки, Планетарного редуктора, Рамы, Вала приводного
Оглавление
Введение
1 Энерго-кинематический расчет привода
1.1 Подбор электродвигателя
1.2 Определение частот вращения и вращающих моментов на вала Мощность на валах привода:
2 Проектный расчет передач редуктора
2.1 Определение материалов и допускаемых напряжений
2.2 Проектный расчет планетарной передачи
2.3 Проверочные расчеты планетарной передачи
2.4 Расчет геометрических параметров и оформление результатов вычислений
3 Расчет открытой передачи привода
3.1 Проектный расчет
3.2 Проверочные расчеты цилиндрической косозубой передачи
3.3 Проверочный расчет передачи по напряжениям изгиба
4. Расчет валов привода
4.1 Проектный расчет всех валов привода
4.2 Проверочный расчет тихоходного вала редуктора на усталостную выносливость
4.3 Проверочный расчет тихоходного вала на статическую перегрузку и жесткость.
5 Подбор подшипников качения
5.1 Предварительный выбор подшипников качения для всех валов привода и его обоснование
5.2 Проверочный расчет подшипников качения ведомого вала редуктора на статическую и динамическую грузоподьемность
6 Выбор и расчет шпоночных соединений
7 Смазка редуктора и узлов привода
8 Техника безопасности и экологичность проекта
Заключение
Список используемых источников
