Проектирование привода ленточного конвейера с одноступенчатым редуктором и гибкой передачей (u=17.1)

Брестский государственный колледж железнодорожного транспорта Белоруской железной дороги
Специальность "Техническая эксплуатация погрузочно-разгрузочных, путевых, дорожно-строительных машин и оборудования"
По дисциплине "Техническая механика"
На тему "Проектирование привода ленточного конвейера с одноступенчатым редуктором и гибкой передачей"
Брест 2013

В данной работе проектируется горизонтальный цилиндрический редуктор. Закрытая передача косозубая, зубья у колеса наклонены вправо. Открытая передача - клиноременная, ведомый шкив расположен на быстроходном валу и закреплен на нем стопорной многолапчатой шайбой и круглой шлицевой гайкой. Передача вращающего момента на тихоходном валу происходит за счет упругой муфты с торообразной оболочкой. В редукторе находится две пары шариковых однорядных подшипников, установленных по схеме враспор. На обоих валах крышки подшипников (глухая и с жировыми канавками) врезные. Крышка корпуса крепится к основанию с помощью болтов. Подшипники смазываются пластичными материалами. С внутренней стороны подшипниковых узлов полости подшипников закрываются уплотнительными шайбами. Смазывание зацепления осуществляется жидким маслом картерным непроточным способом (окунанием). Масло заливают в редуктор через люк, который закрывается крышкой, а сливают - через специальное отверстие, закрываемое пробкой с цилиндрической резьбой. Для отслеживания уровня масла к корпусу прикреплен круглый маслоуказатель. Предварительная сборка корпуса осуществляется с помощью штифтов. Для обеспечения разъединения крышки и основания, склеенных уплотняющим покрытием, при разборке применяем отжимные винты, которые ставим в двух противоположных местах крышки корпуса.

Техническая характеристика привода:
Электродвигатель асинхронный 4АМ90L4У3 (мощность 2,2 кВт, частота вращения 1425 об/мин)
Редуктор цилиндрический двухступенчатый (u=4)
Частота вращения на выходном валу редуктора - 356,25 об/мин
Общее передаточное число привода - 17,1
Вращающий момент на выходном валу - 54,4 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1425
2. Общее передаточное число редуктора 4
3. Вращающий момент на тихоходном валу, Нм 54,4

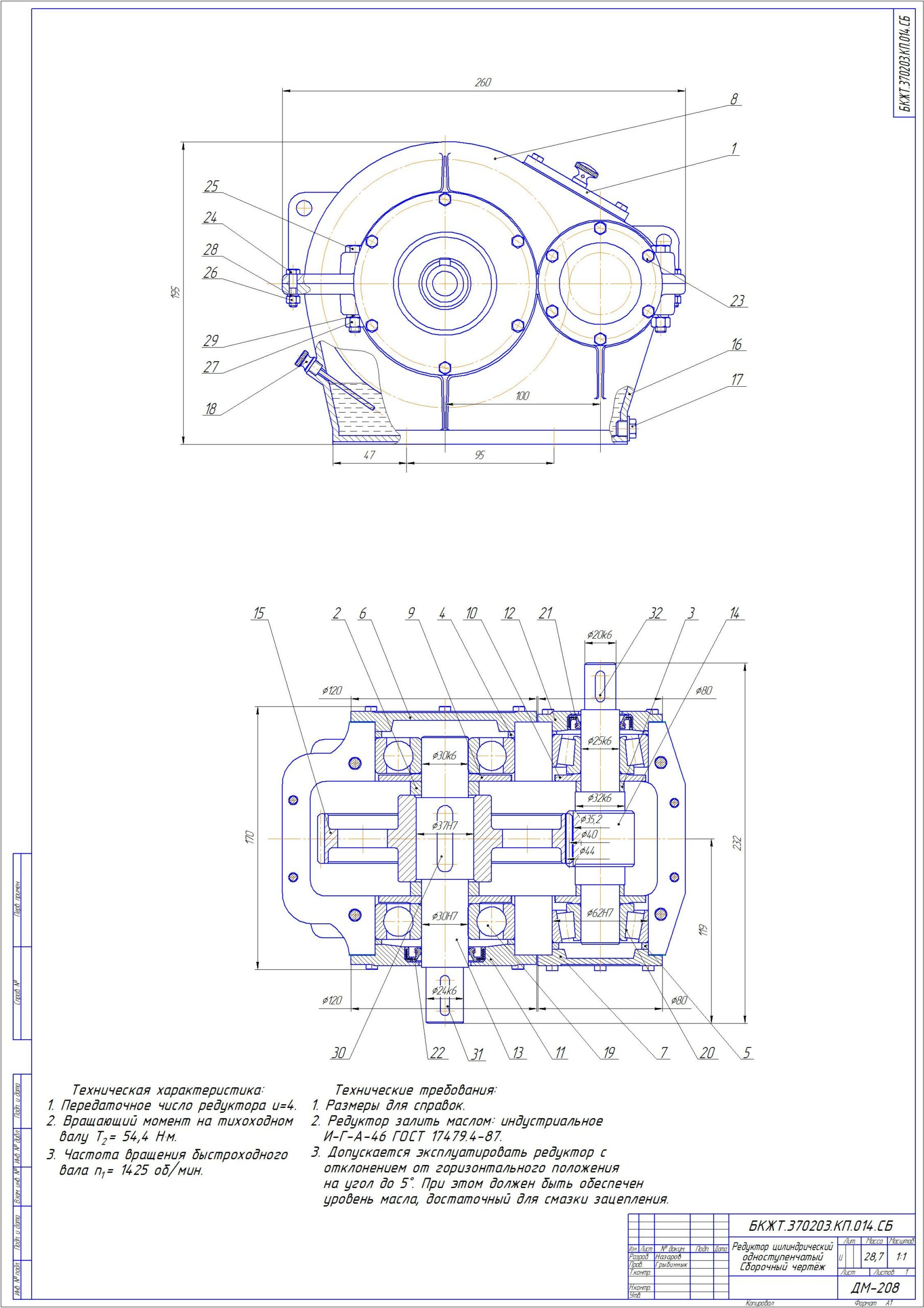

Состав: Привод общего назначения (ВО), редуктор цилиндрический двухступенчатый (СБ), деталировка (вал, колесо), спецификация на редуктор, ПЗ
