Разработка проектно-конструкторской документации на электромеханический привод

Поволжский государственный технологический университет
Специальность ТМО
Курсовой проект по дисциплине "Основы проектирования"
Йошкар-Ола 2019

Техническое задание: разработать проектно-конструкторскую документацию на изделие «Электромеханический привод».
Исходные данные:
- частота вращения n=50об/мин;
- номинальный вращающий момент Т=550Нм;
- срок службы L=6500ч;
Вращение одностороннее, режим нагружения постоянный, окружающая среда пожаро-опасная, температура от +100 до +300.
Оглавление
Техническое задание 1
Введение 3
1. Выбор двигателя и кинематический расчет 5
2. Расчет плоскоременной передачи 8
3. Расчет червячной передачи 13
3.1 Выбор материала и расчёт допускаемых контактных напряжений 13
3.2 Расчет червячной передачи 14
3.3 Основные размеры червяка 15
3.4 Основные размеры червячного колеса 16
3.5 Проверочный расчет 17
3.6 Расчет сил, действующих в зацеплении 18
3.7 Проверка прочности зубьев червячного колеса на изгиб 19
4. Предварительный расчет валов редуктора и конструирование червяка и червячного колеса 21
4.1 Ведущий вал 21
4.2 Ведомый вал 22
4.3 Основные размеры червячного колеса: 23
5. Конструктивные размеры корпуса редуктора 25
6. Эскизная компоновка редуктора 28

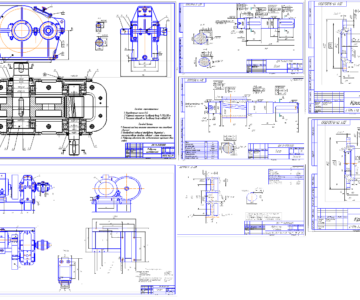

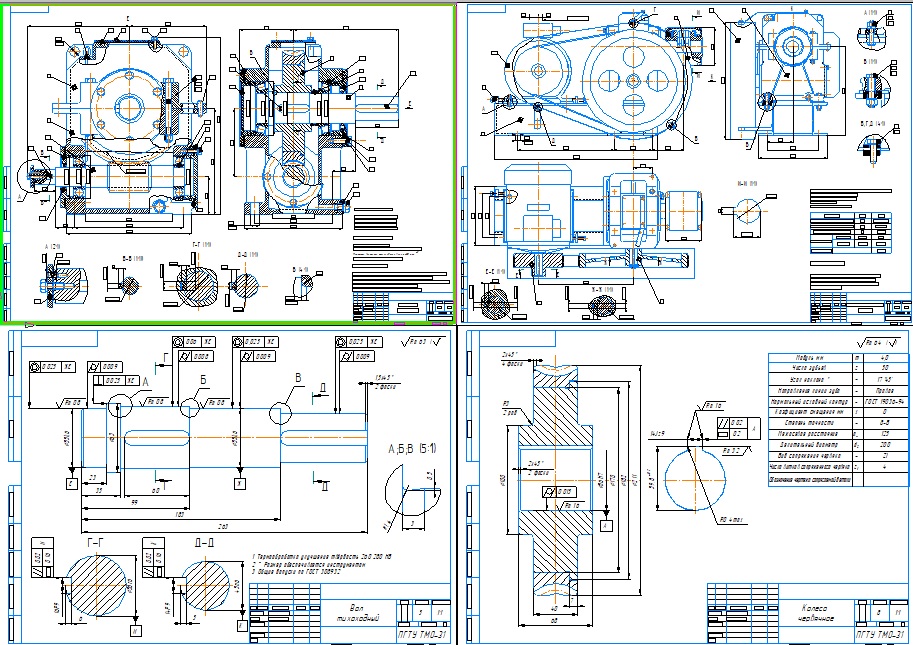

Состав: Сборочный чертеж (СБ), общий вид привода (ВО), Деталировка (Вал тихоходный, Колесо червячное), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D V18
