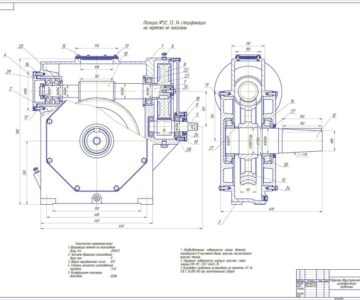

Редуктор червяный u=50

Казанский государственный аграрный университет
Кафедра теории механизмов и машин
Курсовой проект по дисциплине «Детали машин и основы конструирования»
Тема: Проектирование привода ленточного конвейера
2010 год

З А Д А Н И Е
Спроектировать привод к ленточному конвейеру.
В состав привода входят следующие передачи:
1 - закрытая зубчатая цилиндрическая передача; 2 - червячная передача; 3 - ременная передача с клиновым ремнём.
Мощность на выходном валу Р = 2 кВт.
Частота вращения выходного вала n = 9,55 об./мин.
Редуктор двуступенчатый цилиндрическо-червячный.
Курсовой проект содержит 4 листа формата А1 и 2 листа формата А3 графической части, 42 страниц пояснительной записки.
Техническая характеристика
1. Передаточное число редуктора 50,1
2. Максимальный вращающий моментна выходном валу 5953063,9 Нхмм
при частоте вращения выходного вала 1 мин

СОДЕРЖАНИЕ
Выбор электродвигателя и кинематический расчёт 3
Расчёт 1-й зубчатой цилиндрической передачи 5
Расчёт 2-й червячной передачи 13
Расчёт 3-й цепной передачи 18
Предварительный расчёт валов 20
Конструктивные размеры шестерен и колес 21
Проверка прочности шпоночных (шлицевых) соединений 23
Конструктивные размеры корпуса редуктора 25
Расчёт реакций в опорах 26
Проверка долговечности подшипников 32
Уточнённый расчёт валов 35
Тепловой расчёт редуктора 38
Выбор сорта масла 39
Выбор посадок 40
Технология сборки редуктора 41
Список использованной литературы 42

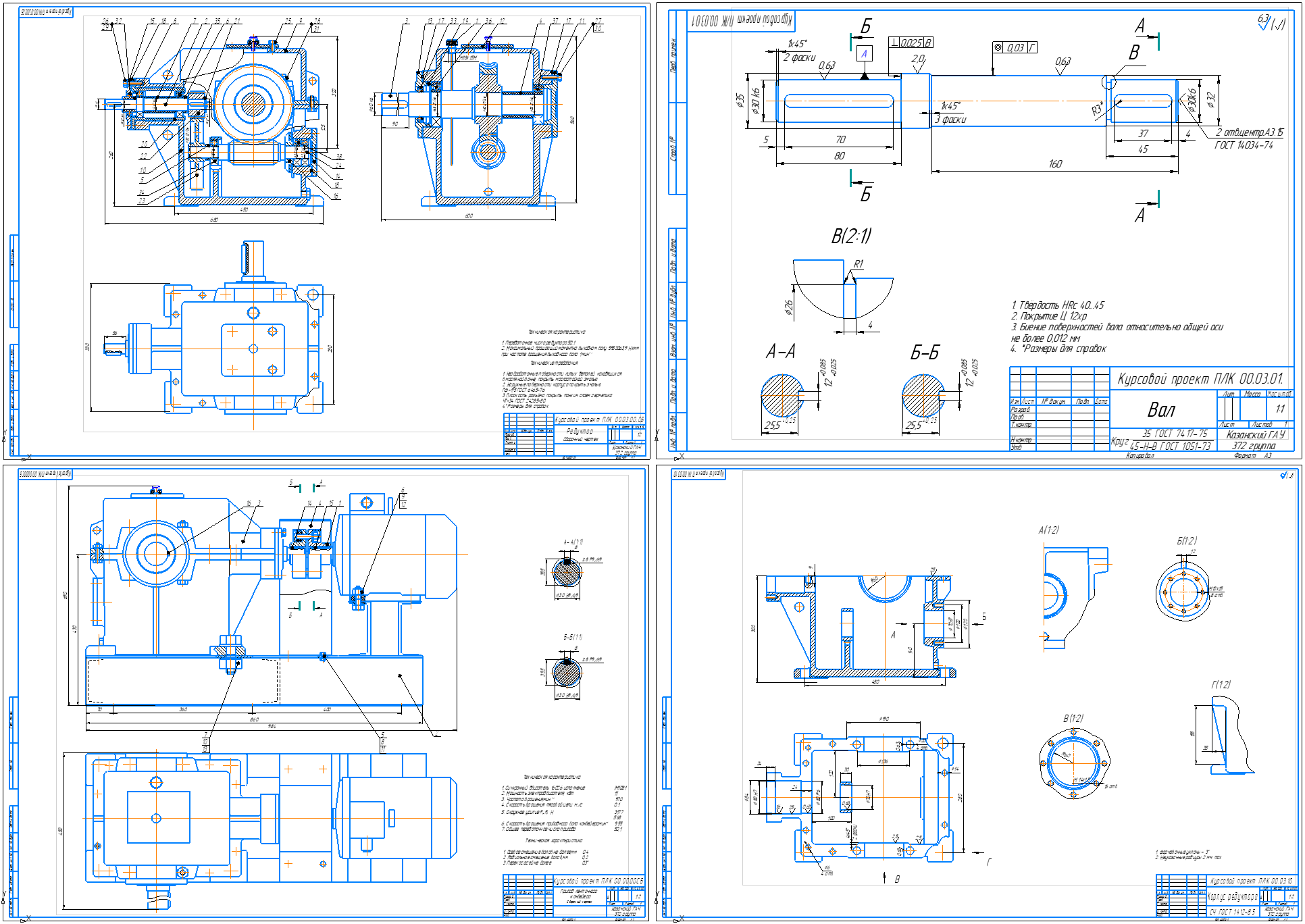

Состав: Состав: Редуктор (СБ), Привод (СБ), Рама привода (СБ). Деталировка: вал ведущий, корпус редуктора, колесо зубчатое червячное. Спецификации: редуктора, рамы и привода. Пояснительная записка. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
КП_Привод.ленточ.конвейера\Thumbs.db
КП_Привод.ленточ.конвейера\вPZ(2).doc
КП_Привод.ленточ.конвейера\ВАЛ.CDW
КП_Привод.ленточ.конвейера\КОРПУС.CDW
КП_Привод.ленточ.конвейера\РАМА.CDW
КП_Привод.ленточ.конвейера\Рама.spw
КП_Привод.ленточ.конвейера\РЕДУКТОР.CDW
КП_Привод.ленточ.конвейера\Редуктор.spw
КП_Привод.ленточ.конвейера\СБОРОЧ.BAK.bak.cdw
КП_Привод.ленточ.конвейера\Сбороч.spw
КП_Привод.ленточ.конвейера\ШЕСТЕРНЯ.CDW
КП_Привод.ленточ.конвейера
