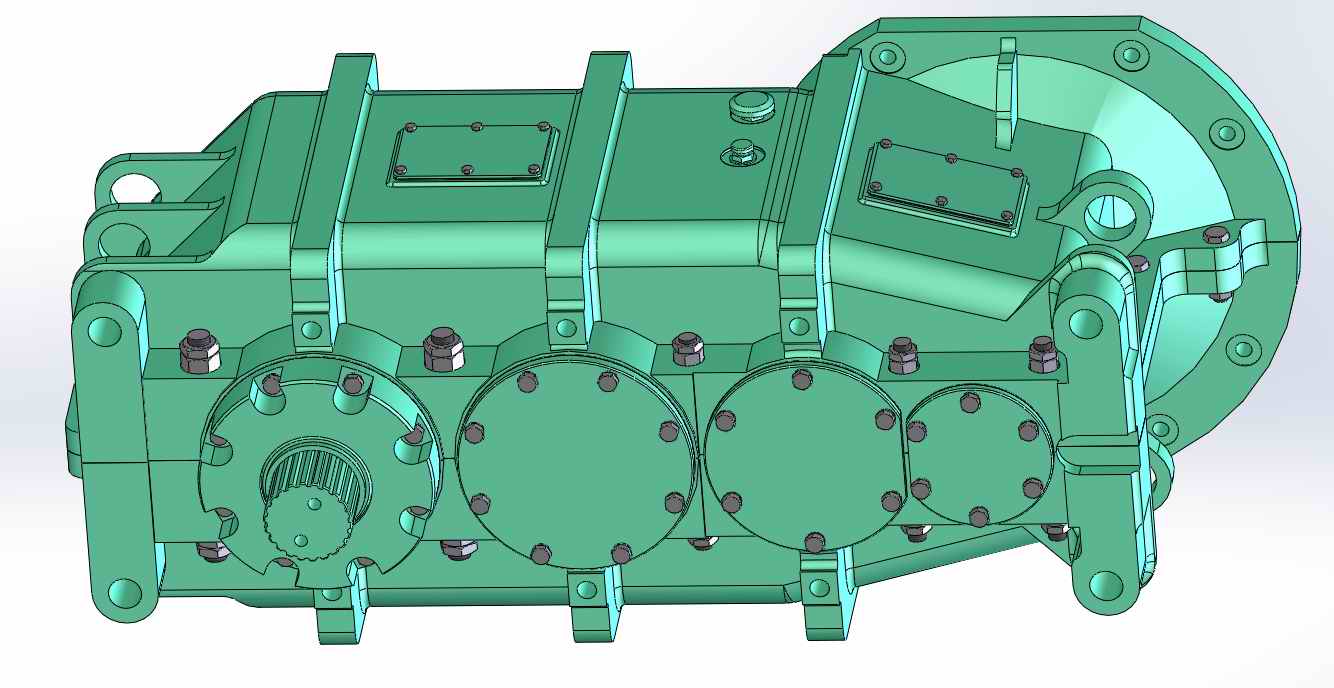

Редуктор привода конвейера Ц3-345

Модель с деталировкой. 599 компонентов в сборке. Solid Works 2007-2018
Редуктор привода шахтного конвейера с зацеплением Новикова.
Зацепление отрисовано условно.
Масса 1700кг.
aw=345+315+225
Твых=21640Нм
nвх=1500об/мин

Состав: 3D Сборка

Софт: SolidWorks 2018

Файлы:
Редуктор Ц3-345/
Редуктор Ц3-345/корпус.SLDPRT
Редуктор Ц3-345/22320_E_PART1.sldprt
Редуктор Ц3-345/22320_E_PART4.sldprt
Редуктор Ц3-345/23228_CC_W33_PART1.sldprt
Редуктор Ц3-345/вал 1 сборка.SLDASM
Редуктор Ц3-345/маслоуказатель.SLDASM
Редуктор Ц3-345/22320_E_PART3.sldprt
Редуктор Ц3-345/прокладка М24.SLDPRT
Редуктор Ц3-345/22313_E_PART5.sldprt
Редуктор Ц3-345/корпус отдушины.SLDPRT
Редуктор Ц3-345/крышка 140х24 глухая.SLDPRT
Редуктор Ц3-345/втулка-вал1.SLDPRT
Редуктор Ц3-345/22313_E_PART3.sldprt
Редуктор Ц3-345/вал-шестерня2.SLDPRT
Редуктор Ц3-345/23228_CC_W33.sldasm
Редуктор Ц3-345/23228_CC_W33_PART5.sldprt
Редуктор Ц3-345/колесо2.SLDPRT
Редуктор Ц3-345/колесо1.SLDPRT
Редуктор Ц3-345/кольцо дистанционное - вал3.SLDPRT
Редуктор Ц3-345/кольцо дистанционное - вал2.SLDPRT
Редуктор Ц3-345/вал 4 сборка.SLDASM
Редуктор Ц3-345/кольцо отдушины.SLDPRT
Редуктор Ц3-345/пробка М24.SLDPRT
Редуктор Ц3-345/23228_CC_W33_PART2.sldprt
Редуктор Ц3-345/рукоятка маслоуказателя.SLDPRT
Редуктор Ц3-345/Сборка1.SLDASM
Редуктор Ц3-345/вал 2 сборка.SLDASM
Редуктор Ц3-345/прокладка 215х24.SLDPRT
Редуктор Ц3-345/22320_E_PART2.sldprt
Редуктор Ц3-345/колесо3.SLDPRT
Редуктор Ц3-345/крышка люка.SLDPRT
Редуктор Ц3-345/крышка 250х19 глухая.SLDPRT
Редуктор Ц3-345/вал-шестерня3.SLDPRT
Редуктор Ц3-345/крышка.SLDPRT
Редуктор Ц3-345/крышка отдушины.SLDPRT
Редуктор Ц3-345/стержень маслоуказателя.SLDPRT
Редуктор Ц3-345/крышка 140х24 сквозная.SLDPRT
Редуктор Ц3-345/прокладка 140х24.SLDPRT
Редуктор Ц3-345/прокладка 250х19.SLDPRT
Редуктор Ц3-345/23228_CC_W33_PART3.sldprt
Редуктор Ц3-345/вал.SLDPRT
Редуктор Ц3-345/крышка врезная.SLDPRT
Редуктор Ц3-345/22313_E_PART1.sldprt
Редуктор Ц3-345/22320_E.sldasm
Редуктор Ц3-345/отдушина.SLDASM
Редуктор Ц3-345/прокладка люка.SLDPRT
Редуктор Ц3-345/кольцо дистанционное - вал1.SLDPRT
Редуктор Ц3-345/вал-шестерня1.SLDPRT
Редуктор Ц3-345/22320_E_PART5.sldprt
Редуктор Ц3-345/22313_E_PART2.sldprt
Редуктор Ц3-345/втулка-вал4.SLDPRT
Редуктор Ц3-345/23228_CC_W33_PART4.sldprt
Редуктор Ц3-345/кольцо распорное-вал4.SLDPRT
Редуктор Ц3-345/22313_E_PART4.sldprt
Редуктор Ц3-345/прокладка 140х24_1.SLDPRT
Редуктор Ц3-345/крышка 215х24 глухая.SLDPRT
Редуктор Ц3-345/вал 3 сборка.SLDASM
Редуктор Ц3-345/крышка 250х19 сквозная.SLDPRT
Редуктор Ц3-345/22313_E.sldasm
Редуктор Ц3-345/гайка маслоуказателя.SLDPRT
