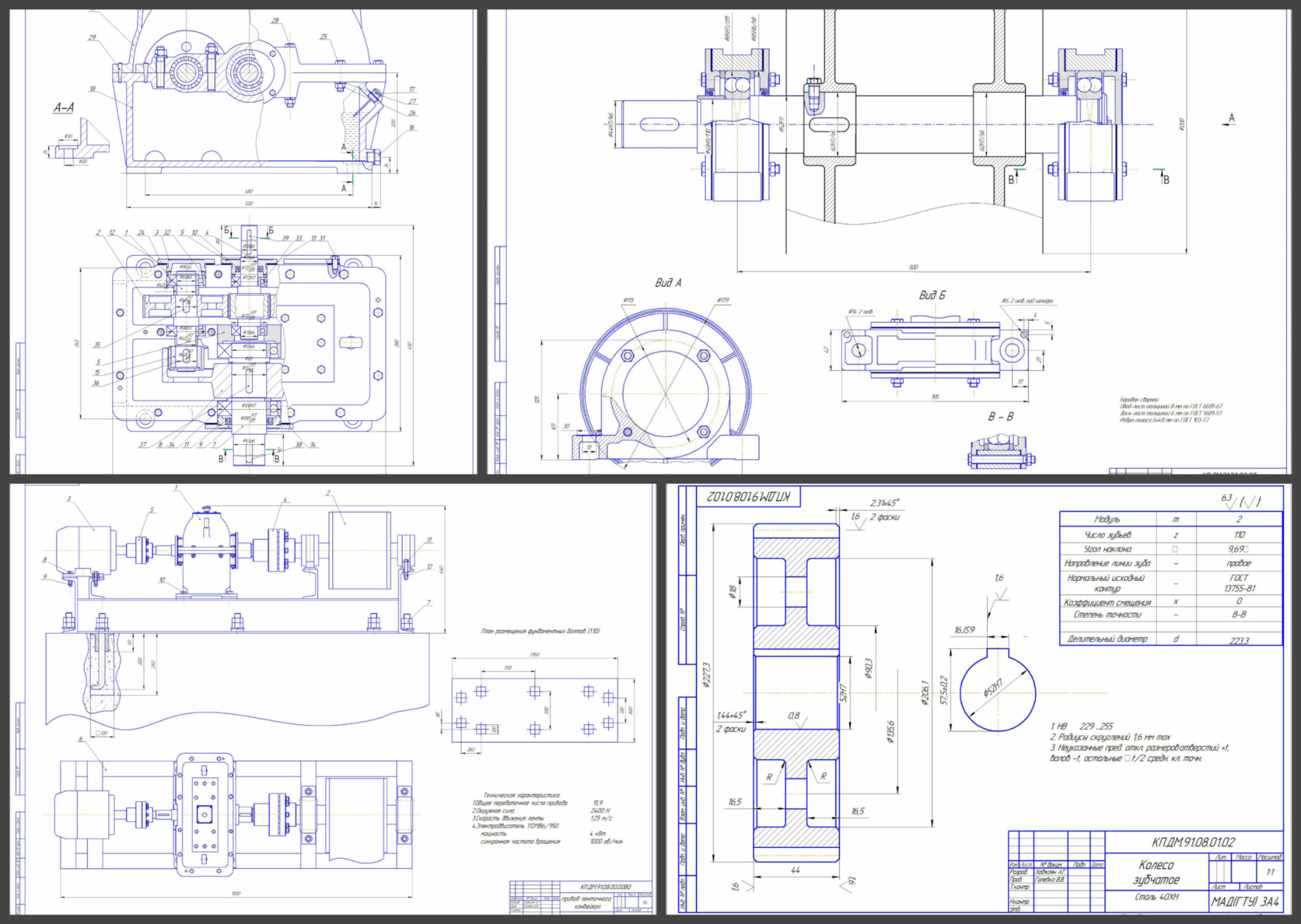

Редуктор цилиндрический с раздвоенным потоком мощности

Московский автомобильно-дорожный государственный технический университет (МАДИ)
Кафедра Детали Машин
Курсовой проект по дисциплине "Детали машин"
на тему: "Расчет редуктора"
Москва 2017

1. Окружное усилие на барабане P=S1 – S2=2400 Н
2. Скорость ленты конвейера V=1,25 м/с
3. Диаметр барабана D=400 мм
4. Срок службы Kлет=6 лет
5. Коэффициент годовой нагрузки Кгод=0,7
6. Коэффициент суточной нагрузки Ксут=0,3

Содержание:
Исходные данные 3
1.Кинематический и силовой расчет привода 3
2.Определение общего передаточного числа привода 3
3.Расчет тихоходной передачи 5
3.1.Выбор материала, термообработки и допускаемых напряжений 5
3.2.Допускаемые контактные напряжения при расчете на усталость 5
3.3.Допускаемые напряжения изгиба при расчете на усталость 6
3.4.Допускаемые напряжения для проверки прочности зубьев при перегрузках 6
3.5. Межосевое расстояние косозубой цилиндрической передачи 7
3,6.Проверочный расчет зубьев на контактную выносливость 9
3.7.Проверочной расчет на контактную выносливость 10
3.8.Проверочный расчет зубьев при перегрузках 11
4..Расчет быстроходной передачи редуктора 12
4.1.Выбор материала, термообработки и допускаемых напряжений 12
4.2.Допускаемые контактные напряжения при расчете на усталость 12
4.3.Допускаемые напряжения изгиба при расчете на усталость 13
4.4.Допускаемые напряжения для проверки прочности зубьев при перегрузках 13
4.5. Межосевое расстояние косозубой цилиндрической передачи 14
4.6.Проверочный расчет зубьев на контактную выносливость 15
4.7.Проверочной расчет на контактную выносливость 16
4.8.Проверочный расчет зубьев при перегрузках 16
5.Контактные напряжения в момент пуска 17
6.Предварительный расчет валов. Предварительный выбор подшипников 18
7.Определение усилий в зацеплении 20
8.Определение размеров редуктора 20
9.Расчет подшипников тихоходного вала 21
10.Расчет подшипников быстроходного вала 21
11.Расчет шпонок на срез и смятие 22
12.Расчет втулочно-пальцевой муфты 22
Список литературы 24
