Сварной вариант корпуса немецкого двухступенчатого коническо-цилиндрического редуктора TGL21814 10LA1-224.200x12,5

0
1
87
0
0
300

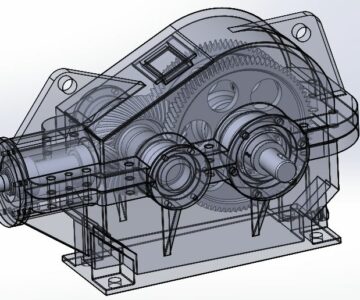

3D модель Сварной вариант корпуса немецкого двухступенчатого коническо-цилиндрического редуктора TGL21814 10LA1-224.200x12,5

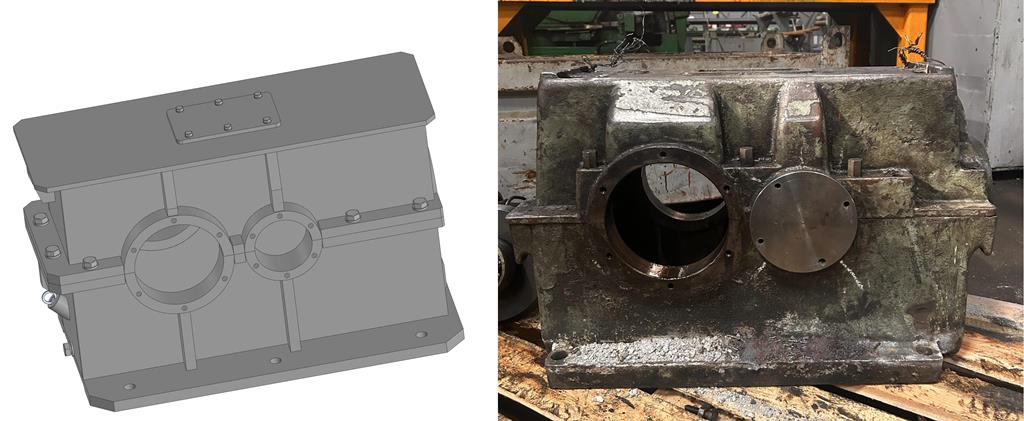

Редуктор TGL21814 устанавливается на раме крепления редуктора на листоправильном станке WMW GOTHA UBR 10х2000, предназначенного для правки и выпрямления плоскости и дефектов полосы, полосового проката, брусков и плоского профильного проката.
Редуктор спроектирован аналогично редуктору завода-изготовителя.
Сварной вариант спроектирован в связи с проблемой поставки редуктора завода-изготовителя в РБ.

3D Модели двухступенчатый Конический немецкий Редуктор Станок УБР цилиндрический
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Артем
Дата
01.02.2024
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D v20 Как открыть?
Содержимое архива
  • TGL21814.00.000 - Корпус и крышка редуктора.a3d
  • TGL21814.00.000-1 - Крышка.a3d
  • TGL21814.00.000-2 - Корпус.a3d
  • TGL21814.01.001 - Боковая стенка крышки.m3d
  • TGL21814.01.002 - Стенка крышки.m3d
  • TGL21814.01.003 - Верх крышки.m3d
  • TGL21814.01.004 - Втулка.m3d
  • TGL21814.01.005 - Втулка.m3d
  • TGL21814.01.006 - Втулка.m3d
  • TGL21814.01.007 - Втулка.m3d
  • TGL21814.01.008 - Ребро.m3d
  • TGL21814.01.009 - Ребро.m3d
  • TGL21814.01.010 - Ребро.m3d
  • TGL21814.01.011 - Ребро.m3d
  • TGL21814.01.012 - Пластина левая.m3d
  • TGL21814.01.013 - Пластина средняя.m3d
  • TGL21814.01.013 - Пластина.m3d
  • TGL21814.01.014 - Пластина правая.m3d
  • TGL21814.01.015 - Крышка смотровая.m3d
  • TGL21814.02.001 - Передняя стенка.m3d
  • TGL21814.02.002 - Торцевая стенка.m3d
  • TGL21814.02.003 - Днище.m3d
  • TGL21814.02.008 - Ребро.m3d
  • TGL21814.02.009 - Ребро.m3d
  • TGL21814.02.010 - Ребро.m3d
  • TGL21814.02.011 - Ребро.m3d
  • TGL21814.02.012 - Пробка.m3d
  • TGL21814.02.013 - Бобышка.m3d
  • TGL21814.02.014 - Ребро.m3d
  • Щуп.m3d
