Конкурс асов 3D-моделирования

Соосный цилиндрический редуктор вертикальный, U=31.5; m=2 мм.

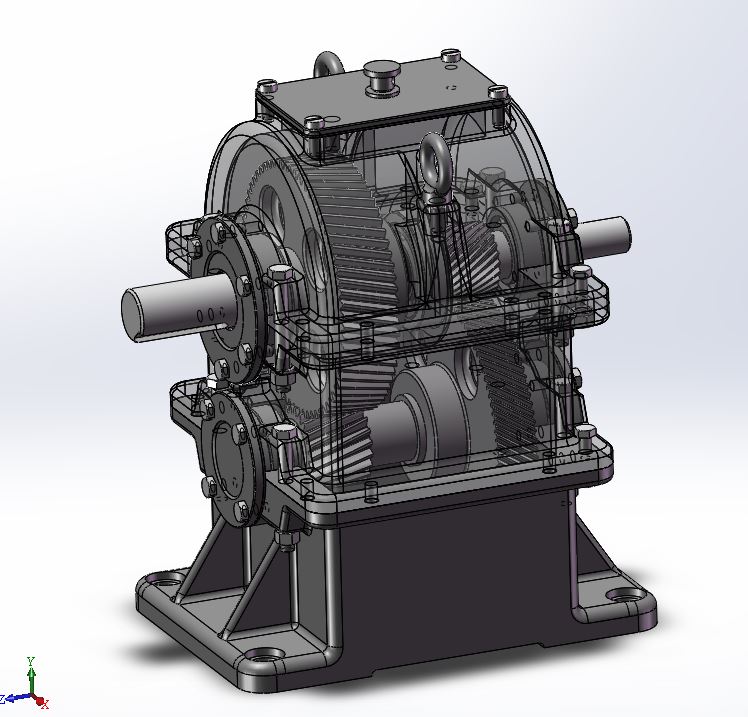

3D модель соосного цилиндрического внешнего зацепления вертикального редуктора, выполненная в SOLIDWORKS 2016(SP5).
Общее передаточное число: Uобщ=31,5
Передаточное число тихоходной ступени: Uтих=5
Передаточное число быстроходной ступени: Uбыс=6.3
Частота вращения тихоходного вала: 45.8 об/мин
Вращающий момент на тихоходном валу: 1869 Нм

Состав: 3D сборка редуктора, 3D модели ее составляющих деталей. Язык документа

Софт: SolidWorks 2016 SP5

Файлы:

Каталог / Машиностроение и механика / Детали машин / Соосный цилиндрический редуктор вертикальный, U=31.5; m=2 мм.
