Соосный цилиндрический редуктор, U=25, m=3 мм.

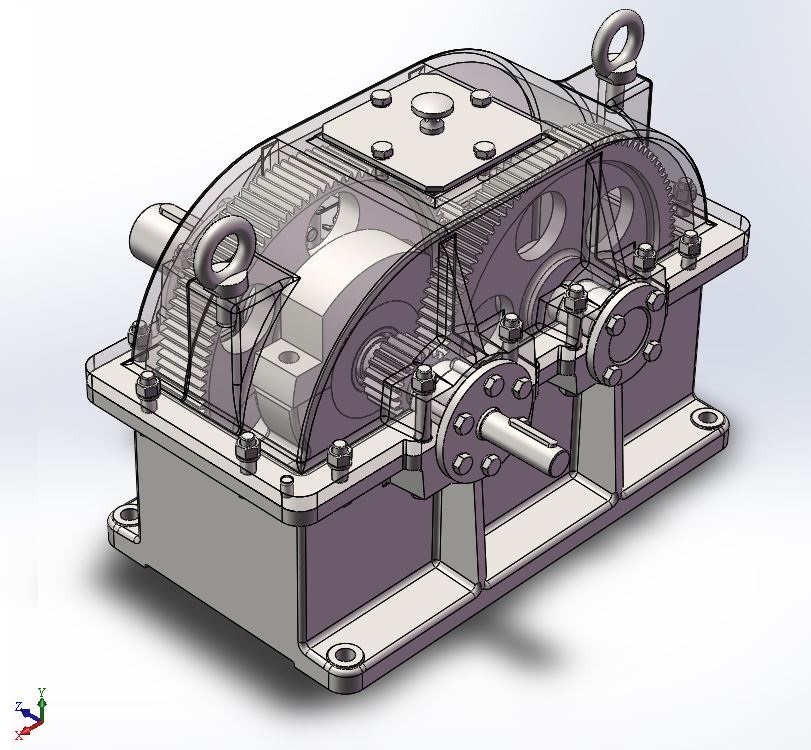

3D модель соосного цилиндрического внешнего зацепления редуктора, выполненная в SOLIDWORKS 2016(SP5).
Общее передаточное число: Uобщ=25
Передаточное число тихоходной ступени: Uтих=5
Передаточное число быстроходной ступени: Uбыс=5
Частота вращения тихоходного вала: 38 об/мин
Вращающий момент на тихоходном валу: 1285 Нм

Состав: 3D Сборка, детали Язык документа

Софт: SolidWorks 2016 SP5

Каталог / Машиностроение и механика / Детали машин / Редукторы / Соосный цилиндрический редуктор, U=25, m=3 мм.

Просмотр файлов
Соостный редуктор/
Соостный редуктор/Gajka_Hex Nut Style 1 GradeAB_DIN.SLDPRT
Соостный редуктор/Hex Bolt GradeAB_DIN_M12x100.SLDPRT
Соостный редуктор/Hex Bolt GradeAB_DIN_M12x120.SLDPRT
Соостный редуктор/Hex Bolt GradeAB_DIN_M12x140.SLDPRT
Соостный редуктор/Hex Bolt GradeB_DIN_M10x25.SLDPRT
Соостный редуктор/Hex Bolt GradeB_DIN_M10x35.SLDPRT
Соостный редуктор/Hex Head Structural Bolt_DIN.SLDPRT
Соостный редуктор/Koleso_Spur Gear_DIN_DIN - Spur gear 3M 100T 20PA 45FW ---S100A75H50L30.0N.SLDPRT
Соостный редуктор/Koleso_Spur Gear_DIN_DIN - Spur gear 3M 100T 20PA 45FW ---S100A75H50L30.0N_2.SLDPRT
Соостный редуктор/Manzheta_Seal 8752_gost.SLDPRT
Соостный редуктор/Manzheta_Seal 8752_gost_2.SLDPRT
Соостный редуктор/Podshipnik_Angular contact ball bearings GB.SLDPRT
Соостный редуктор/Podshipnik_Angular contact ball bearings GB_110.SLDPRT
Соостный редуктор/Podshipnik_Angular contact ball bearings GB_62.SLDPRT
Соостный редуктор/Rym_bolt_Sp Bolt 4751_gost.SLDPRT
Соостный редуктор/Shponka_28.SLDPRT
Соостный редуктор/Shponka_28x50.SLDPRT
Соостный редуктор/Shponka_55x70.SLDPRT
Соостный редуктор/Shponka_65x45.SLDPRT
Соостный редуктор/Spur Gear_DIN_DIN - Spur gear 2.5M 23T 20PA 60FW ---S23C75H50L17.0N.sldprt
Соостный редуктор/StifT_10x30.SLDPRT
Соостный редуктор/Val_shesternya_Spur Gear_DIN_m3_z20.SLDPRT
Соостный редуктор/Val_shesternya_Spur Gear_DIN_m3_z20_2.SLDPRT
Соостный редуктор/Washer 6402_gost.sldprt
Соостный редуктор/Washer 6402_gost_M10.SLDPRT
Соостный редуктор/Вал тихоходный.SLDPRT
Соостный редуктор/Втулка_1.SLDPRT
Соостный редуктор/Втулка_2.SLDPRT
Соостный редуктор/Втулка_3.SLDPRT
Соостный редуктор/Втулка_4.SLDPRT
Соостный редуктор/Втулка_5.SLDPRT
Соостный редуктор/Корпус.SLDPRT
Соостный редуктор/Крышка под стакан.SLDPRT
Соостный редуктор/крышка подшиника глухая_1.SLDPRT
Соостный редуктор/Крышка подшипника сквозная_2.SLDPRT
Соостный редуктор/Крышка подшипника сквозная_3.SLDPRT
Соостный редуктор/Крышка редуктора.SLDPRT
Соостный редуктор/Крышка смотрового окна.SLDPRT
Соостный редуктор/Маслоуказатель.SLDPRT
Соостный редуктор/Прокладка под крышку подшипника_1.SLDPRT
Соостный редуктор/Прокладка под крышку подшипника_2.SLDPRT
Соостный редуктор/Прокладка под крышку подшипника_3.SLDPRT
Соостный редуктор/прокладка под крышку.SLDPRT
Соостный редуктор/прокладка под пробку.SLDPRT
Соостный редуктор/Сапун.SLDPRT
Соостный редуктор/Сливная пробка.SLDPRT
Соостный редуктор/Снимок.JPG
Соостный редуктор/соостный редуктор.SLDASM
Соостный редуктор/стакан.SLDPRT
