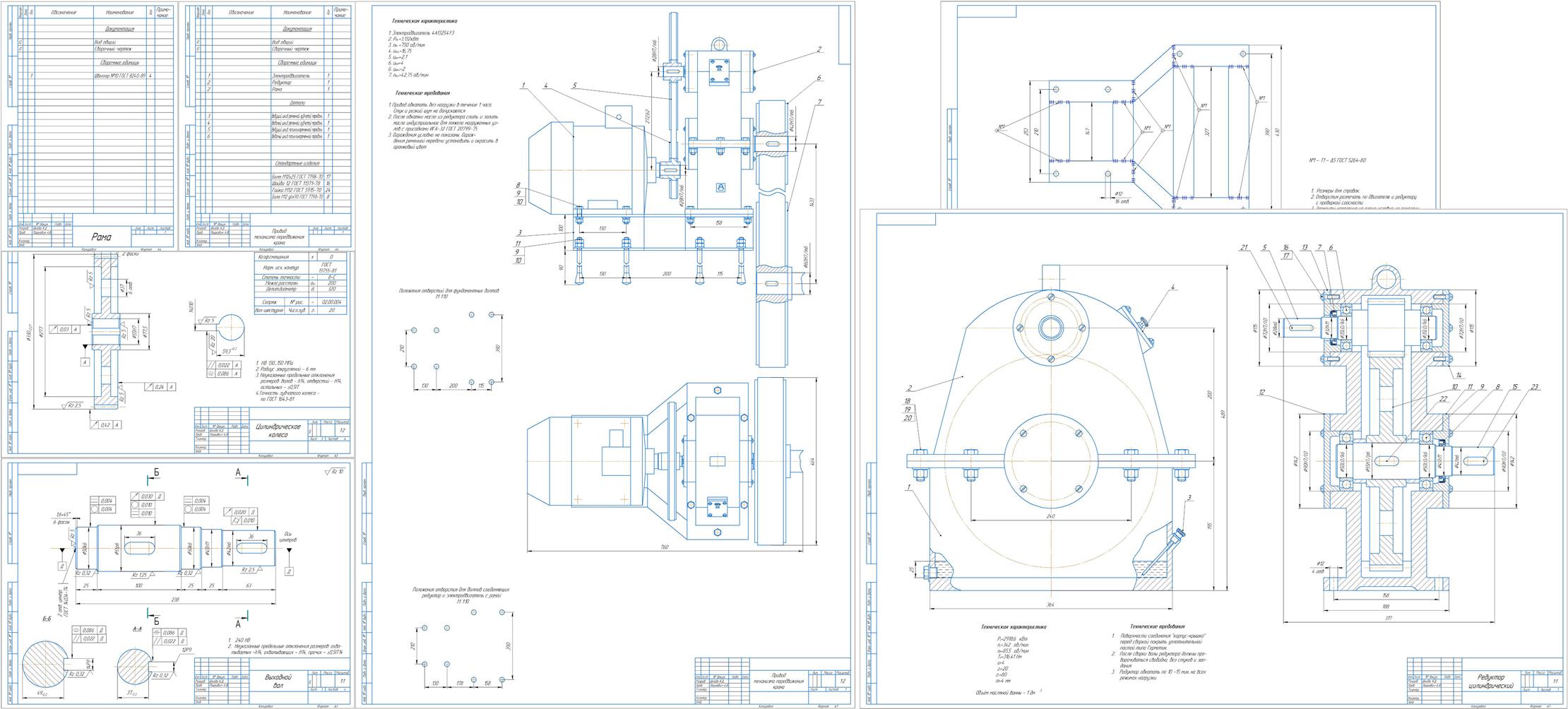

Цилиндрический вертикальный редуктор (ведущий(быстроходный) вал вверху), U=4

УО БГСХА,
Кафедра мелеоротивных машин,
курсовой проект по дисциплине "Детали машин и основы конструирования"
на тему: "Привод механизма передвижения крана"
Горки 2016

В данном курсовом проекте необходимо разработать привод механизма передвижения крана . Кинематическая схема привода и другие исходные данные к проекту даны в задании на курсовое проектирование.
Необходимо произвести выбор электродвигателя, спроектировать цилиндрический редуктор, зубчато-ременную передачу, полеклиноременную передачу и раму (плиту) привода. Все детали проверяются на прочность.

Техническая характеристика редуктора
P2=2918.6 кВт
n2=342 об/мин
n3=85.5 об/мин
T3=316.41 Нм
u=4
z1=20
z2=80
m=4 мм
Объём масляной ванны - 1 дм

Техническая характеристика привода

1. Электродвигатель 4А132S4Y3
2. Рдв =3,132кВт
3. nдв =750 об/мин
4. uoбщ=16,75
5. ирем1=2,1
6. иред=4
6. ирем2=2
7. пвых=42,75 об/мин

СОДЕРЖАНИЕ
Введение 3
1. Кинематический и силовой расчет привода 4
2. Расчет передач 7
3. Расчет и конструирование валов 14
4. Расчет и конструирование подшипниковых узлов 26
5. Расчёт шпоночных соединений 33
6. Конструирование зубчатых колёс 35
7. Конструирование корпусных деталей и крышек 37
8. Смазка зацепления. Выбор сорта масла 40
9. Выбор и проверочный расчёт муфт 41
10. Конструирование рамы (плиты) 43
11. Выбор посадок 44
12. Сборка и регулировка редуктора 45
13. Техника безопасности 46
Литература
