Белорусско-Российский университет, Транспортные и технологические машины, Разработка 5-ти цилиндрового двигателя OM602, 2024
Исходные данные

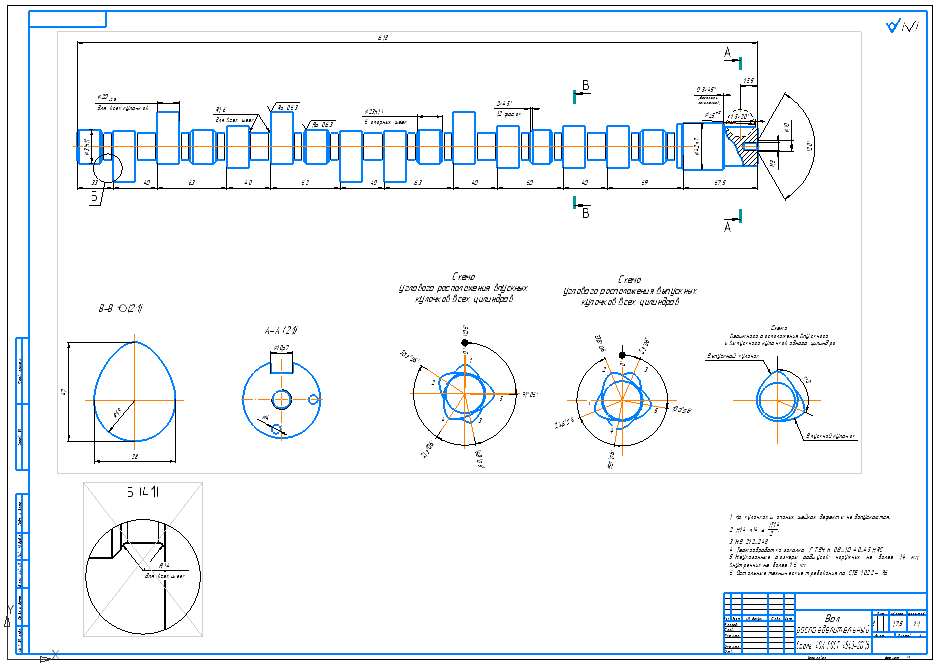

Разработать двигатель OM602 и распределительный вал.
1. Мощность 72 квт
2. Коэффициент избытка воздуха 1,7
3. Номинальная частота коленчатого вала 4000 об/мин
4. Число цилиндров 5
5. Степень сжатия 22
6. Число тактов двигателя 4
7. Отношение хода поршня S/D 1,033
8. Диаметр цилиндра 89 мм
9. Ход поршня 92 мм
10. Полная масса 186 кг
Содержание
Введение 4
1 Выбор исходных параметров 5
2 Тепловой расчет проектируемого двигателя 6
2.1 Топливо 6
2.2 Параметры рабочего тела 6
2.3 Параметры окружающей среды и остаточных газов 8
2.4 Расчет параметров в конце процесса впуска 8
2.5 Процесс сжатия 9
2.6 Процесс сгорания 10
2.7 Процесс расширения 12
2.8 Индикаторные и эффективные параметры рабочего цикла, основные параметры цилиндра и двигателя 13
3 Расчет и построение внешней скоростной характеристики 20
4 Динамический расчет КШМ с применением ЭВМ 24
4.1 Приведение масс частей кривошипно-шатунного механизма 26
4.2 Расчет сил инерции 27
4.3 Расчет суммарных сил, действующих в кривошипно-шатунном механизме 28
4.4 Расчет сил, действующих на шатунную шейку коленчатого вала 28

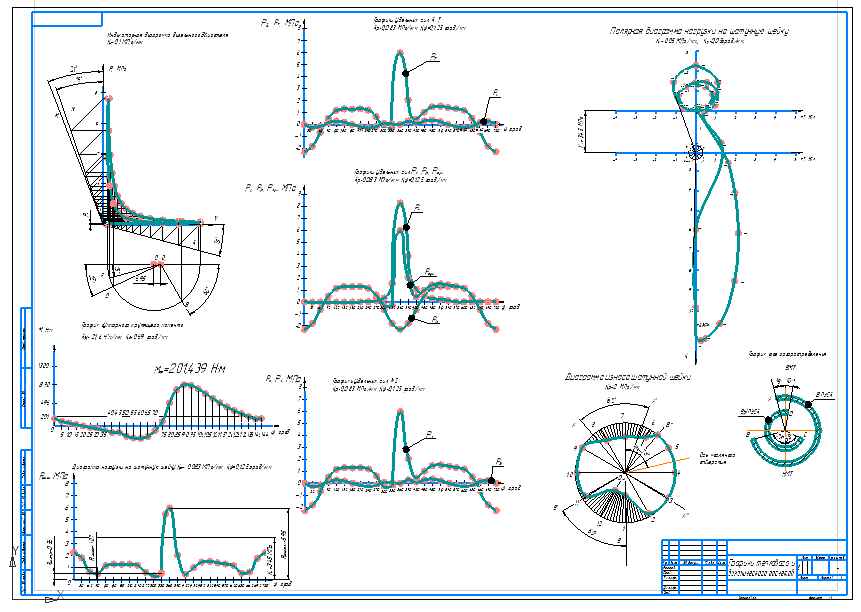

4.5 Построение графиков сил, действующих в кривошипно-шатунном механизме 29
4.6 Построение диаграммы износа шатунной шейки 29
5 Патентно-информационный поиск аналогов заданного типа ДВС 31
6 Обоснование и выбор механизмов и систем двигателя 32
7 Расчет распределительного вала 34
8 Техническая характеристика двигателя 37
Заключение 38
Список литературы 39
Приложение А 40
