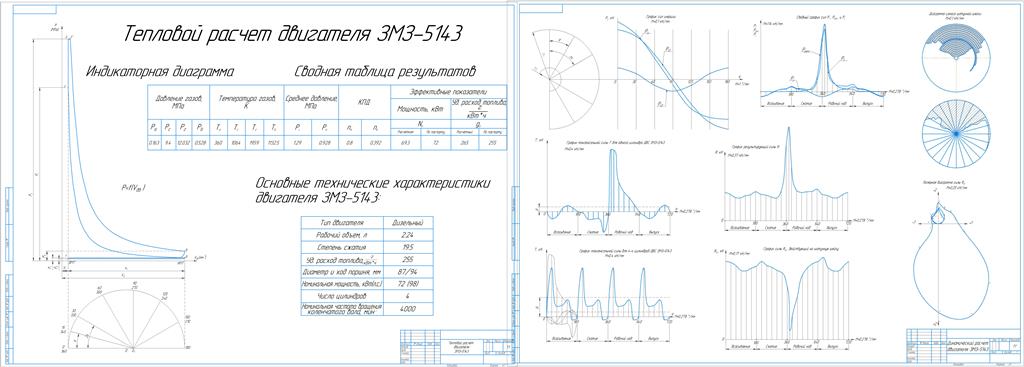

Уральский Федеральный университет имени первого Президента России Б.Н. Ельцина, кафедра Подъемно-транспортных машин и роботов. Курсовой проект по Теория ДВС на тему Тепловой и динамический расчёт двигателя ЗМЗ-5143. Екатеринбург 2018г.
• Тип – четырехтактный, дизельный, быстроходный с непосредственным впрыском топлива, жидкостного охлаждения, с надувом.
• Число цилиндров – 4
• Диаметр цилиндра, мм – 87
• Ход поршня, мм – 94
• Рабочий объем цилиндров двигателя – 2,24 л
• Степень сжатия – 19,5
• Номинальная мощность, кВт (л.с.) – 72 (98)
Содержание
Содержание 2
1.2 Технические характеристики двигателя 4
1.3 Классификация 4
2. Тепловой расчет и построение индикаторной диаграммы 5
2.1 Определение показателей индикаторной диаграммы. 5
2.2. Построение и анализ индикаторной диаграммы 11
2.3 Индикаторные и эффективные показатели: 14
3. Динамический расчет двигателя 16
3.1 Определение сил, действующих на поршневой палец. 16
3.2 Определение сил, действующих на шатунную шейку 19
3.3 Анализ результатов расчета динамики КШМ и определение момента инерции маховика 21
Заключение 23
Список использованной литературы: 25
