«Уральский федеральный университет имени первого Президента России
Б.Н. Ельцина »
Институт: Механико-машиностроительный
Кафедра: "Подъемно-транспортных машин и роботов"
Курсовой проект по дисциплине "Энергетические установки АиТ"
На тему: «Тепловой и динамический расчет двигателя ЗиЛ-131»
Екатеринбург 2016
Исходные данные: Двигатель ЗиЛ-131,
Тип – четырехтактный, тихоходный с непосредственным впрыском топлива, жидкостного охлаждения, без надува.
Число цилиндров – 8
Диаметр цилиндра, мм – 100
Ход поршня, мм – 95
Рабочий объем цилиндров двигателя – 5,97 л
Степень сжатия – 6,5
Номинальная мощность, кВт (л.с.) – 110 (150)
Содержание
Введение. 4
1.2 Технические характеристики двигателя 5
1.3 Классификация 5

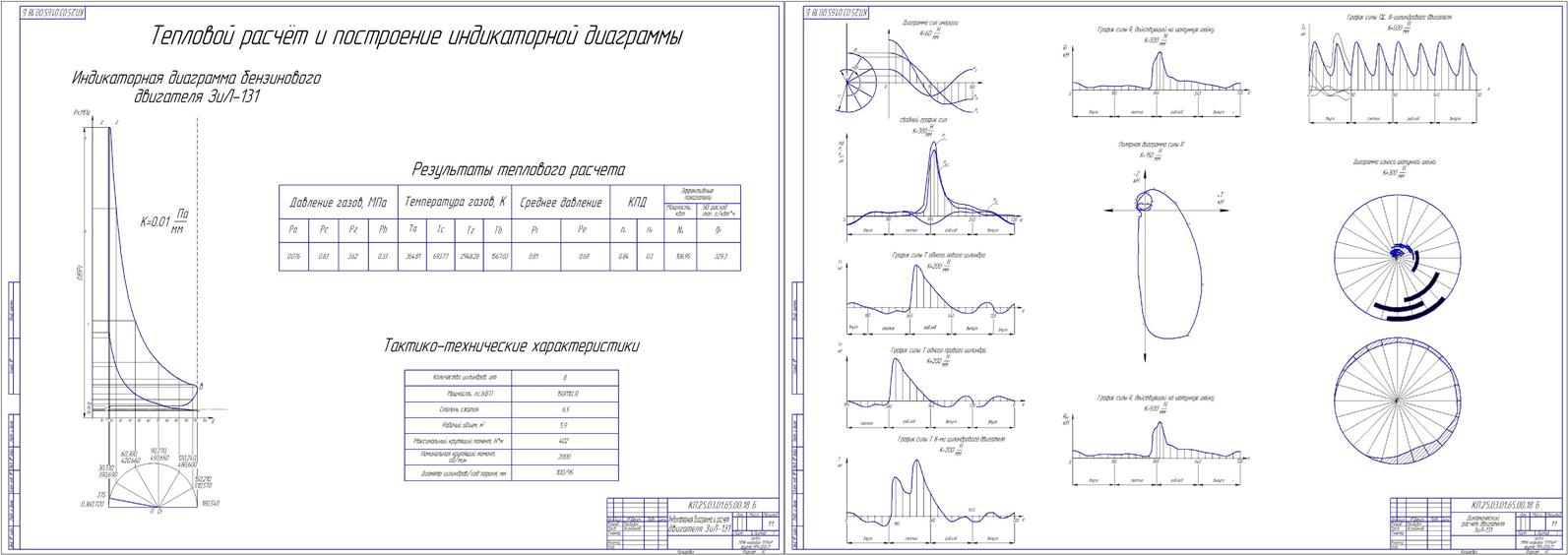

2. Тепловой расчет и построение индикаторной диаграммы 6
2.1 Определение исходных данных для индикаторной диаграммы. 6
2.2. Построение и анализ индикаторной диаграммы
2.3 Индикаторные и эффективные показатели двигателя необходимые для теплового расчета. 12
3. Динамический расчет двигателя 13
3.1 Определение сил, действующих вдоль оси цилиндра на поршневой палец 13
3.2 Определение сил, действующих на шатунную шейку 15
3.3 Анализ результатов расчета динамики КШМ и определение момента инерции маховика 18
Заключение. 19
Приложения 20
Список использованной литературы 22
