Белорусский Национальный Технический Университет
Кафедра «Двигатели внутреннего сгорания»
Дисциплина "Автомобильные двигатели"
Курсовая работа на тему "Тепловой и динамический расчет двигателя"
2012

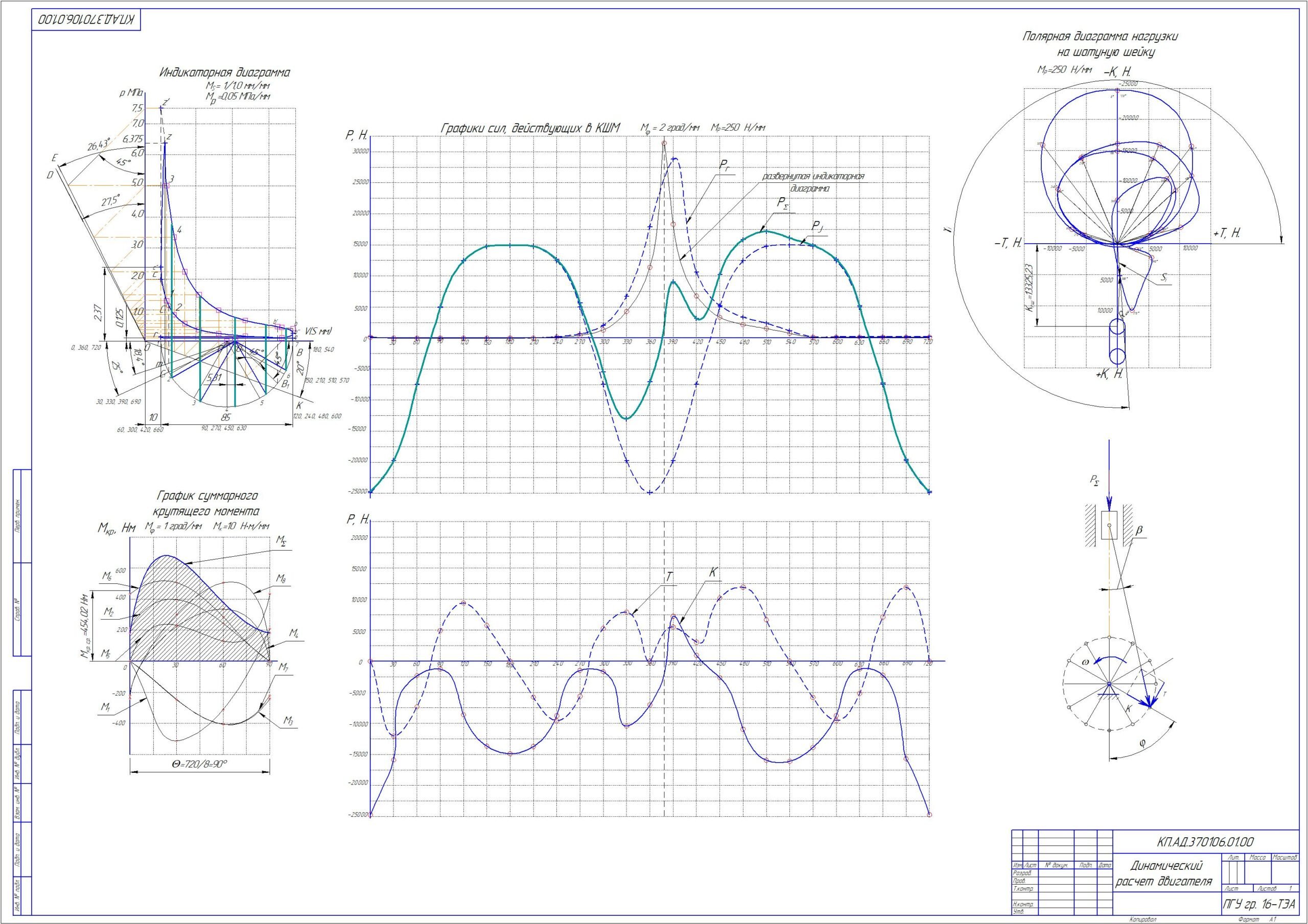

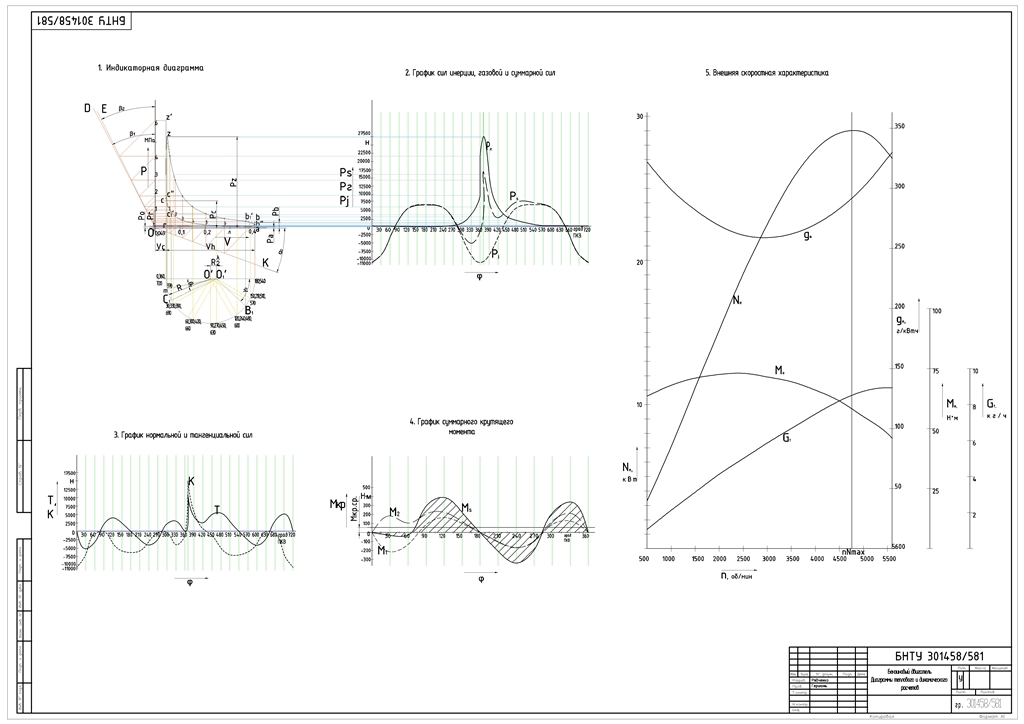

В данной курсовой работе производится расчет двигателя внутреннего сгорания, его тепловой и динамический расчеты. Графическая часть содержит индикаторные диаграммы теплового и динамического расчета,внешняя скоростная характеристика, 1 лист формата А1.
Ne 27, кВт
Содержание
Введение 3
1 Исходные данные для теплового расчета
поршневого двигателя внутреннего сгорания 4
2 Тепловой расчет и определение основных размеров двигателя 5
2.1 Процесс наполнения 5
2.2 Процесс сжатия 7
2.3 Процесс сгорания 8
2.4 Процесс расширения 11
2.5 Процесс выпуска 12
2.6 Индикаторные показатели 13
2.7 Эффективные показатели 15
2.8 Основные показатели и размеры цилиндра двигателя 16
3 Динамический расчет 19
3.1 Построение индикаторной диаграммы 23
3.2 Перестроение индикаторной диаграммы 25
3.3 Построение графиков сил инерции и суммарной силы 26
3.4 Построение графиков сил Т и К 26
3.5 Построение полярной диаграммы нагрузок
на шатунную шейку 26
3.6 Построение графика суммарного крутящего момента 27
4 Расчет и построение внешней скоростной
характеристики двигателя 29
5 Система смазывания двигателя автомобиля ВАЗ 2111 31
Заключение 37
Литература 38
