Гидроцилиндр ZK 80 45 100 пресса линии производства тротуарной плитки

Гидроцилиндр подпрессовки ZK 80 45 1000 применяется в прессе автоматической линии для производства тротуарной плитки.
В процессе эксплуатации гидроцилиндра с него сорвало с резьбы переднюю головку. Било изготовлено два новых гидроцилиндра. Один рабочий другой резервный. Для унификации с другими гидроцилиндрами были замены уплотнения поршня и штока на уплотнения Sealtech. Поршень выполнен разборным. Шток- закаленый, шлифованный. Грязесъёмник и уплотнения головки заменены на отечественные. Бронзовая букса опора штока, заменена на ремонтную с опорным кольцом Элконт.

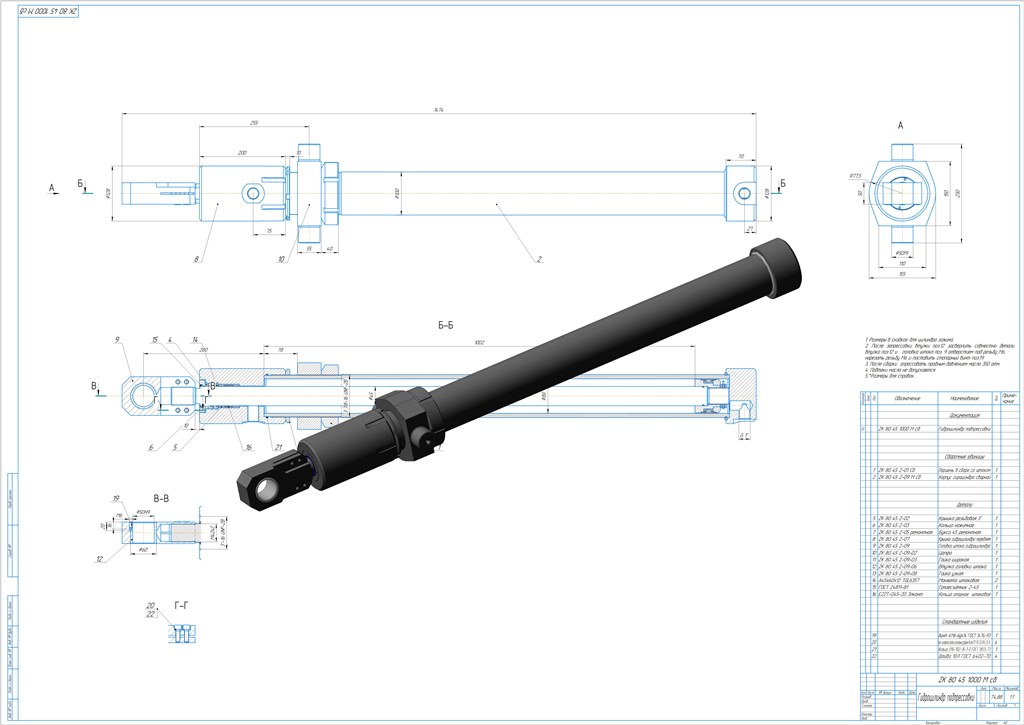

Состав: 3D сборка и рабочие чертежи.

Софт: КОМПАС-3D 16

Файлы:
