Модернизированный гидропривод площадок обслуживания РКК ГП-10

0
0
47
0
0
150

Московский автомобильно-дорожный государственный технический университет
Кафедра гидравлики
Курсовой проект по дисциплине "Гидравлическое оборудование"
На тему:"Модернизированный гидропривод площадок обслуживания РКК ГП-10"
Москва 2022

Модель прототипа: Гидропривод площадок обслуживания РКК ГП-6

Исходные данные прототипа:
- рабочие параметры гидроцилиндров подъема:
Рабочий диаметр штока, мм d=160
Рабочая площадь, см² F=201
Ход штока, мм Δl=2000
Нагрузка при ходе штока 0…90 мм Nвыдв1=107 кН
Нагрузка при ходе штока 90…2000 мм Nвыдв2= 220 кН
Нагрузка при ходе штока 2000…90 мм Nвтяг1= 165 кН
Нагрузка при ходе штока 90…0 мм кН Nвтяг2=88 кН
- рабочие параметры гидроцилиндров стопорения:
Рабочий диаметр поршня= 50 мм
Рабочий диаметр штока= 36 мм
Рабочая площадь= 19,6 см²
Ход штока= 9,45 мм

Введение
Гидропривод предназначен для подъема и опускания площадок обслуживания кабины и их стопорения в верхнем положении.
Сама площадка(кабина) обслуживания предназначена для обслуживания элементов хвостовой части РН (люков, заправочных горловин, "холодных" и воздушных колодок и др.), наземных заправочных коммуникаций, а также для обслуживания заправочных ниш и коллекторов, размещенных в шахте стартово-го сооружения, при подготовке к пуску изделия.
Кабина обслуживания представляет собой самоходный агрегат, имеющий поворотный круг с телескопическими выдвижными колоннами, несущими на себе площадки обслуживания.
Кабина состоит из следующих основных частей: платформы, механизма передвижения, поворотного круга, механизма поворота телескопических колон , площадок обслуживания, гидросистемы, электрооборудования, азотной установ-ки, поддерживающей фермы, стационарного пульта, устройств аварийной эваку-ации и принадлежностей.
Известен прототип- гидропривод площадок обслуживания ГП-6 с заданными рабочими параметрами гидросистемы и известной внешней нагрузкой N на гидроцилиндры подъема и стопорения, которая складывается из усилий в полиспастной системе и силы тяжести размещенного на площадках обслуживания оборудования.

Суть модернизации (цель работы)
Для того чтобы облегчить обслуживание элементов хвостовой части РН, в кабине обслуживания была смонтирована дополнительная площадка обслуживания, вследствие чего внешняя нагрузка N на гидроцилиндры была увеличена на 30%.
Соответственно, в конструкции гидроцилиндров подъема(опускания) был увеличен диаметр штока и самого гидроцилиндра, для того чтобы обеспечить подъем и опускание кабины обслуживания за заданные время и скорость, которые должны оставаться неизменными при любой внешней нагрузке.
Согласно уравнению при изменении внешней нагрузки N, для того чтобы не изменять рабочие параметры гидросистемы, заданные в прототипе- давление и расход на входе в гидроцилиндры, нужно изменить площадь поршня и соответственно диаметр:
F=(N+N*0,3)/P,
где Р= const-давление на вход в гидроцилиндр
Изменение конструкции цилиндров в гидроприводе является наименее трудоемким и наиболее экономичным конструкторским решением.
При изменении давления и расхода в гидросистеме необходимо заменить
все элементы питания, исполнительные механизмы, аппаратуру управления и регулирования, вспомогательную аппаратуру, которые должны будут обладать новыми параметрами в соответствии с новыми рабочими условиями гидропривода.
Данный способ является наиболее трудоемким и затратным.

Содержание пояснительной записки
Введение
1 Исходные данные для расчета гидропривода
1.1 Общее устройство гидропривода
1.2 Характеристика гидроцилиндра (гидроцилиндр подъема)
1.3 Характеристика гидроцилиндра (гидроцилиндр стопорения)
2 Предпосылки к расчету
2.1 Условные обозначения
2.2 Гидравлические характеристики аппаратуры регулирования и управления гидропривода
3 Расчет характеристик гидропривода в рабочих режимах
3.1 Подъем площадок с номинальной скоростью
3.2 Подъем площадок с уменьшенной скоростью
3.3 Выдвижение пинолей стопоров
3.4 Опускание площадок на стопоры
3.5 Подъем площадок для разгрузки стопоров
3.6 Втягивание пинолей стопоров
3.7 Опускание площадок с номинальной скоростью
3.8 Опускание площадок с уменьшенной скоростью
4 Результаты расчета
Заключение
Список использованных источников



Дата
12.12.2022
Язык
Русский
Состав

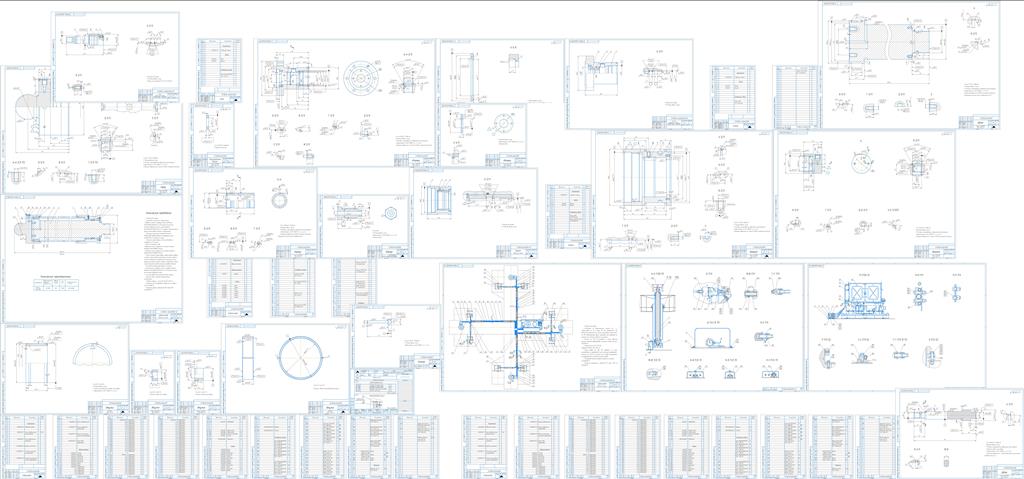

Папка "Сборка общего вида": Гидропривод (СБ), папка "Гидроцилиндр подъема площадки обслуживания": Крышка (СБ), Гидроцилиндр подъема (СБ), Крышка ГП (СБ), Деталировка ГП (Шток ГП, Корпус ГП, Пята ГП, Фланец ГП, Втулка поршня ГП, Корпус клапан ГП, Клапан ГП, Крышка ГП, Втулка ГП);
Софт
КОМПАС-3D 16.1 Как открыть?
Содержимое архива
  • Гидропривод-2
    • Сборка общего вида гидропривода
      • ИИ по исключению 0402.000.frw
      • Thumbs.db
      • 0400.000 СП.frw
      • Гидропривод (СБ).cdw
    • Расчетно-пояснительная записка и схемы
      • Рис. Схема 1.jpg
      • Рис.Схема 6.jpg
      • Схема 7.frw
      • Схема 3.frw
      • Рис.Схема 3.jpg
      • Руководство к эксплуатации ч.2.docx
      • Схема 4.frw
      • Схема 1.frw
      • Расчетно-пояснительная записка.docx
      • Рис.ГЦ.jpg
      • Руководство к эксплуатации ч.1. Устройство и работа гидропривода.doc
      • Схема 2.frw
      • Рис. таблицы включений.jpg
      • Рис.Схема 7.jpg
      • Рис. таблицы включений.frw
      • Рисунок ГЦ 0402.jpg
      • Рис. табл.с позицион.обозначениями элементов.jpg
      • Рис.Схема 2.jpg
      • Рис. Схема 4.jpg
      • Рис. схемы гидравл..jpg
      • Руководство к эксплуатации ч.3.docx
    • Гидроцилиндр стопорения площадки обслуживания(сборки и детали)
      • Втулка ГС.cdw
      • Шток СБ.cdw
      • Шток ГС.cdw
      • Фланец 1 ГС.cdw
      • Втулка ГС 1.cdw
      • Регулировочная втулка ГС.cdw
      • Фланец ГС.cdw
      • Крышка ГС.cdw
      • Фланец СБ.cdw
      • Корпус ГС.cdw
      • Гидроцилиндр стопорение (СБ).cdw
    • Гидроцилиндр подъема площадки обслуживания(сборки и детали)
      • Пята ГП.cdw
      • Шток ГП.cdw
      • Гидроцилиндр подъема (СБ).cdw
      • Втулка поршня ГП.cdw
      • Крышка (СБ).cdw
      • Клапан ГП.cdw
      • Корпус ГП.cdw
      • Фланец ГП.cdw
      • Крышка ГП.cdw
      • Корпус клапана ГП.cdw
      • Втулка ГП.cdw
    • Альбом рисунков к руководству эксплуатации ч.1. Приложение В. Гидропривод
      • Рисунок В.19 Фильтр 8Д2.966.017-2.frw
      • Рисунок В.18 Запорный вентиль 373УО34.0404.020.frw
      • Рисунок В.15а Предохранительный клапан РД14-00-1.frw
      • Рисунок В.20 Трубопровод 373УО34.0404.080.frw
      • Рисунок В.13 Демпфер Д-002Т.frw
      • Рисунок В.10 Гидроцилиндр 373УО34.0402.000.frw
      • 4 Содержание.frw
      • 1 Титульный лист.frw
      • 2 Первый лист.frw
      • Рисунок В.12 Вентиль 8Е32.0339.000-01.frw
      • Рисунок В.11 Гидрозамок 8Е32.0353.000.frw
      • 3 Второй лист.frw
      • Рисунок В.4а Блок гидроаппаратуры 373УО34.0405.000.frw
      • Рисунок В.8а Ручной насос НРО1М.frw
      • Рисунок В.9 Гидроцилиндр 373УО34.0401.000.frw
      • Рисунок В.7 Аксиально-поршневой насос НПА 16 32.frw
      • Рисунок В.14 Обратный клапан ОК12А.frw
      • Рисунок В.16а Трехпозиционный кран ГА 142 2.frw
      • Лист регистрации изменений.frw
      • Рисунок В.3а Насосная установка 373УО34.0404.000.frw
      • Рисунок В.17 Сигнализатор давления 2С-30М.frw
      • Рисунок В.5 Гидробак 373УО34.0407.000.frw
      • Рисунок В.6а Насосная установка 8Е32.0393.000.frw
