Объёмный гидравлический привод, реализующий цикл движения ИП-РП1-БО-торможение-РП2-БО-торможение

Белорусский национальный технический университет
Кафедра "Металлорежущие станки и инструменты"
Курсовая работа по дисциплине гидро и пневмопривод технологического оборудования
На тему "разработать объёмный гидравлический привод, реализующий цикл движения ИП-РП1-БО-торможение-РП2-БО-торможение."
Минск 2015

Аннотация
В данной курсовой работе по заданной нагрузке, рабочему давлению в системе и действующим силам спроектирован объёмный гидравлический привод.
Гидропривод обеспечивает заданные условия работы. Выполняются циклы работы – ИП-РП1-БО-торможение-РП2-БО-торможение. Осуществляется скорость быстрого отвода V=6,5 м/мин, скорости рабочих перемещений – VРП1=0,75 м/мин, VРП2=0,5 м/мин. Скорость рабочего хода регулируется регулятором потока. Предусмотрена очистка рабочей жидкости.
В соответствии с заданием определены параметры трубопровода, расход рабочей жидкости, потери давления. Определены параметры насоса и рассчитан полный коэффициент полезного действия системы, произведён выбор гидроаппаратуры.

Содержание

1 Определение сил, действующих на гидродвигатель
2 Расчет и выбор основных параметров гидравлических двигателей
2.1 Определение параметров одноштокового гидроцилиндра Ц
3 Расчет требуемых расходов рабочей жидкости и полезных перепадов давлений в гидродвигателе
4. Описание работы разработанной гидравлической схемы
5. Обоснование выбора рабочей жидкости
6. Обоснование и выбор гидроаппаратуры и способа ее монтажа
7.Расчет параметров и выбор трубопроводов
7.1 Выбор трубопроводов
8.Определение гидравлических потерь в напорной и сливной магистралях. Определение наибольшего рабочего давления в гидроприводе
8.1 Расчет потерь давления в гидроцилиндре
9.1. Определение максимальной производительности насоса
10. Выбор насоса
11. Расчёт мощности и выбор приводного электродвигателя
12. Определение КПД гидравлического привода
13. Тепловой расчёт гидросистемы

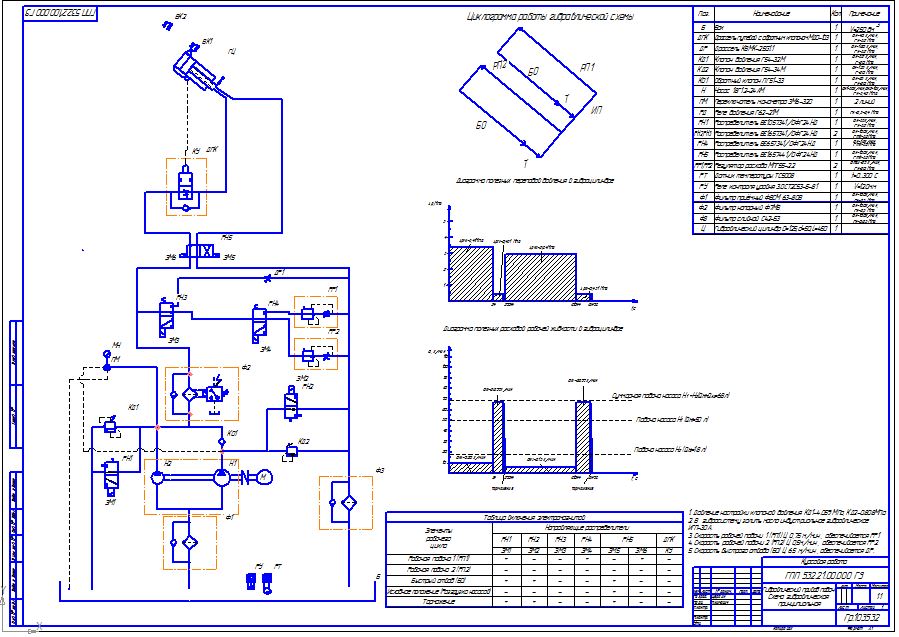

Состав: Чертеж со схемой привода,циклограммой работы и данными по разработанному приводу, пояснительная записка Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Объёмный гидравлический привод, реализующий цикл движения ИП-РП1-БО-торможение-РП2-БО-торможение

Format_A1_Scherbik_4.cdw
Kursach_gidravlika_Scherbik (1).docx
