Разработать объёмный гидравлический привод, реализующий цикл движения ИП-РП1-БО-торможение-РП2-БО-торможение

Белорусский Национальный Технический Университет
Кафедра "Металлорежущие станки и инструменты"
Курсовой проект по дисциплине "Гидро и пневмопривод технологического оборудования"
На тему: "Разработка объёмного гидравлического привода, реализующего цикл движения ИП-РП1-БО-торможение-РП2-БО-торможение"
Минск 2015

В данной курсовой работе по заданной нагрузке, рабочему давлению в системе и действующим силам спроектирован объёмный гидравлический привод.
Гидропривод обеспечивает заданные условия работы. Выполняются циклы работы – ИП-РП1-БО-торможение-РП2-БО-торможение. Осуществляется скорость быстрого отвода V=7,35 м/мин, скорости рабочих перемещений – VРП1=0,25 м/мин, VРП2=0,18 м/мин. Скорость рабочего хода регулируется регулятором потока. Предусмотрена очистка рабочей жидкости.
В соответствии с заданием определены параметры трубопровода, расход рабочей жидкости, потери давления. Определены параметры насоса и рассчитан полный коэффициент полезного действия системы, произведён выбор гидроаппаратуры.

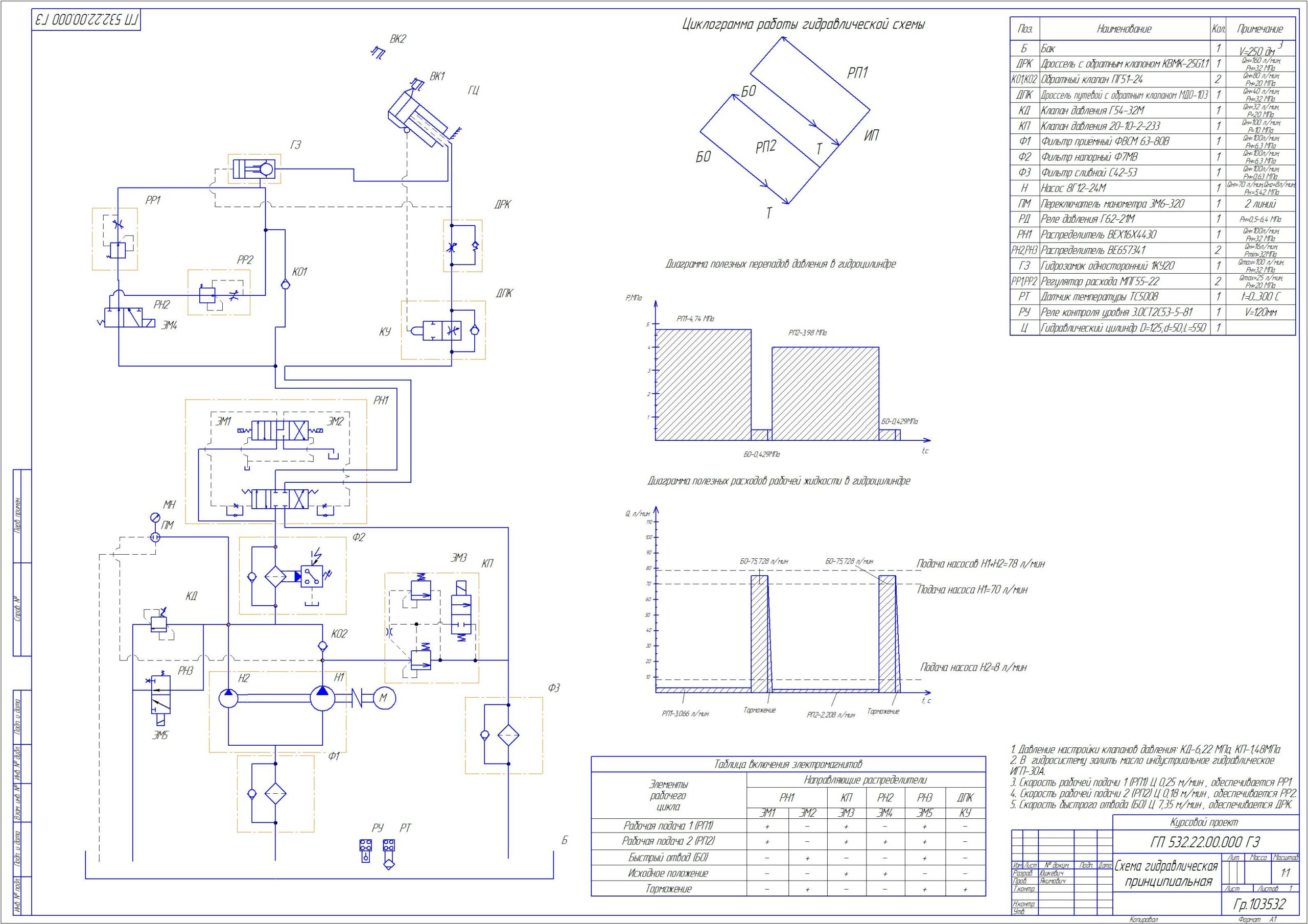

Состав: Схема гидравлическая принципиальная(А1), ПЗ Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Каталог / Машиностроение и механика / Гидравлика и пневматика / Разработать объёмный гидравлический привод, реализующий цикл движения ИП-РП1-БО-торможение-РП2-БО-торможение

Просмотр файлов
Записка 29.12.2015.docx
Формат А1 29.12.2015.cdw
