Разработка объемного гидравлического привода, реализующего цикл движения: ИП – РП1 – БО – торможение – РП2 – БО - торможение

Белорусский государственный технический университет
Кафедра металлорежущие станки и инструмент
Курсовой проект по дисциплине "гидро- и пневмопривод"
На тему Разработка объемного гидравлического привода, реализующего цикл движения: ИП – РП1 – БО – торможение – РП2 – БО - торможение
Минск 2017

Исходные данные: Выполняется цикл работы – ИП – РП1 –БО – торможение – РП2 –БО – торможение. Осуществляется, скорости рабочих ходов - υрп1=0,25 м/мин, υрп2=0,16 м/мин, скорость быстрого отвода υбп=7,45 м/мин. Скорости рабочих ходов регулируется регуляторами расхода, скорость быстрого отвода регулируется дросселем. Предусмотрена очистка рабочей жидкости.

В данной курсовом проекте по заданной нагрузке, рабочему давлению в системе и действующим силам спроектирован объемный гидравлический привод с одним гидроцилиндром.

Аннотация
Введение
1 Составление расчетной схемы. Определение нагрузок, действующих на гидродвигатель
2 Расчет и выбор основных параметров гидравлического двигателя
3 Составление расчётных схем расходов РЖ. Расчёт требуемых расходов РЖ и полезных перепадов давлений в гидродвигателе ( построение диаграмм полезных расходов и перепадов давлений)
4 Описание разработанной гидравлической схемы
5 Обоснование и выбор рабочей жидкости, способов и степени её очистки
6 Обоснование и выбор гидравлической аппаратуры, способа её монтажа
7 Расчёт параметров и выбор трубопроводов
8 Определение гидравлических потерь в напорной и сливной магистралях. Определение наибольшего рабочего давления в гидроприводе
9 Определение объёмных потерь и производительности насосной установки
10 Выбор насоса, расчёт мощности и выбор приводного электродвигателя
11 Определение КПД гидравлического привода
12. Тепловой расчет гидропривода
13. Выбор и обоснование основных конструктивных элементов гидродвигателя. Описание разработанной конструкции гидродвигателя
Литература

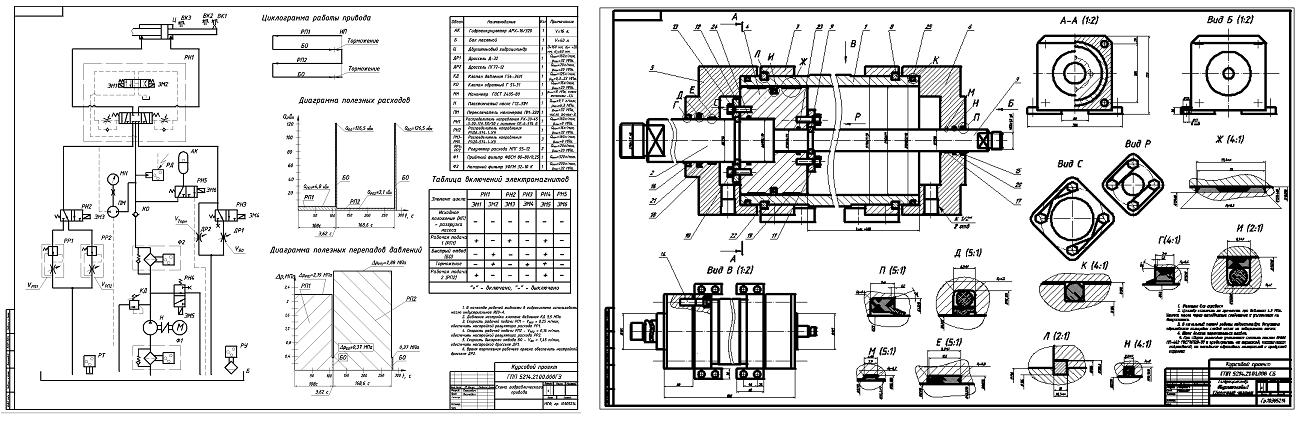

Состав: Пояснительная записка, Схема гидравлического привода, Гидроцилиндр двухштоковый Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Разработка объемного гидравлического привода, реализующего цикл движения: ИП – РП1 – БО – торможение – РП2 – БО - торможение

Записка.docx
Спецификация.docx

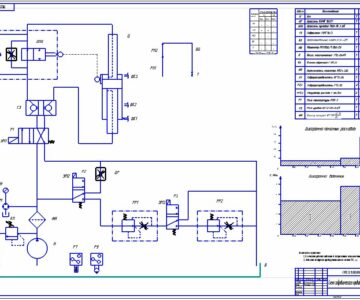

схема гидравлического привода.dwg
Титульник.docx
цилиндр двухштоковый СБ.dwg
