Разработать обьемный гидравлический привод, реализующий цикл движения ИП-РП1-РП2-БО-торможение
БНТУ, МСФ, Кафедра “Металлорежущие станки и инструменты”, тема "Разработать обьемный гидравлический привод, реализующий цикл движения ИП-РП1-РП2-БО-торможение", 2015
Гидропривод обеспечивает заданные условия работы. Выполняется цикл работы – ИП-РП1–РП2–БО-торможение, где ИП – исходное положение привода, РП1 – рабочий подвод 1, РП2 – рабочий подвод 2, БО – быстрый отвод. Торможение в конце хода быстрого отвода осуществляется за счет использования путевого дросселя ДП.
Скорости рабочих подач регулируются регуляторами РР1, РР2 расхода, установленными параллельно гидродвигателю.

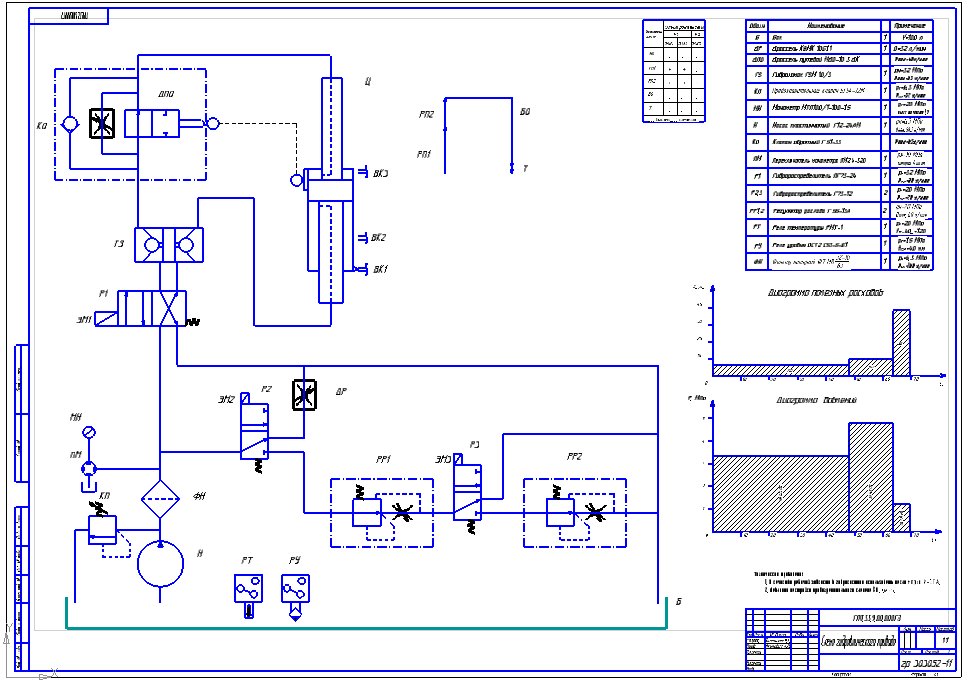

Состав: ПЗ, Спецификация, Схема гидравлического привода
Софт: КОМПАС-3D 15
