Проектирование гидропривода подъемника

НИУ МГСУ
Кафедра механизации строительства
Курсовой проект по дисциплине «Гидравлика и гидропневмопривод»
На тему: «Проектирование гидропривода подъемника»
Москва 2019

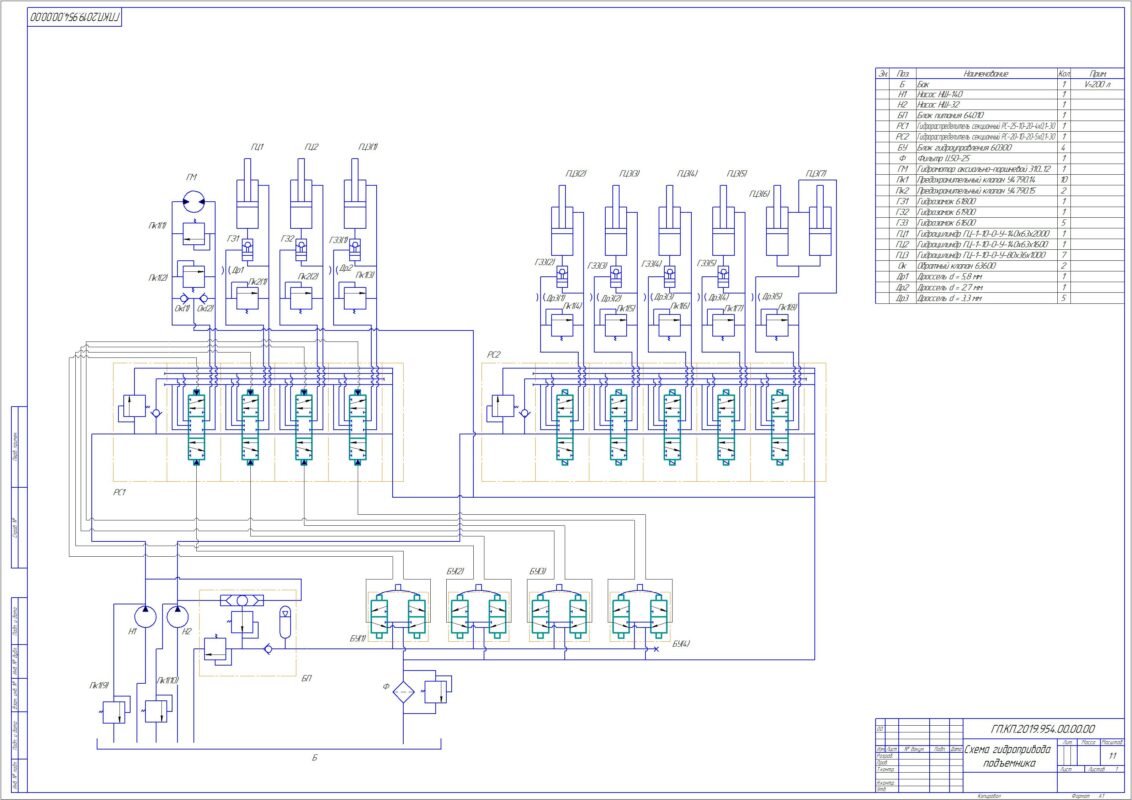

В курсовой работе представлена схема гидропривода подъемника с шарнирно-сочлененной стрелой, с двумя насосами, системой телескопического выдвижения рабочей площадки (секционный гидрораспределитель с гидроуправлением).

Исходные данные:
Вес машины 100 кН
Стрела:
Усилие на поршне 10∙10^4 Н
Скорость поршня 0,15 м/с
Ход поршня 2 м
Рукоять:
Усилие на поршне 10∙10^4 Н
Скорость поршня 0,2 м/с
Ход поршня 1,6 м
Рабочая площадка:
Усилие на поршне 3∙10^4 Н
Скорость поршня 0,1 м/с
Ход поршня 1 м
Аутригеры:
Скорость поршня 0,15 м/с
Ход поршня 1 м
Момент инерции поворотной платформы 30 тм
Частота вращения поворотной платформы 6 об/мин
Угловое ускорение поворотной платформы, 0,15 с^-2
Температура окружающей среды -5 °C
Допустимая температура рабочей жидкости 60°C
Марка рабочей жидкости МГ-15 В
Длина стальных трубопроводов 15 м
Длина рукавов высокого давления 10 м
Допустимая скорость опускания стрелы 0,12 м/с

Введение
1. Описание рабочего оборудования машины и привода
2. Описание работы гидросхемы
3. Исходные данные
4. Выбор гидроцилиндров и гидромоторов
5. Определение расходов гидродвигателей
6. Выбор насоса
7. Выбор трубопровода
8. Определение параметров и выбор гидрооборудования
9. Расчет теплового режима гидропривода
10. Проверочный расчет гидропривода
11. Потери давления в гидролиниях
12. Расчет КПД гидропривода
Заключение
Список литературы

Состав: Схема гидропривода (ВО) Язык документа

Софт: КОМПАС-3D 16.1.15

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Проектирование гидропривода подъемника

Схема гидропиривода.cdw
Курсовая Работа Гидропривод МГСУ.docx
