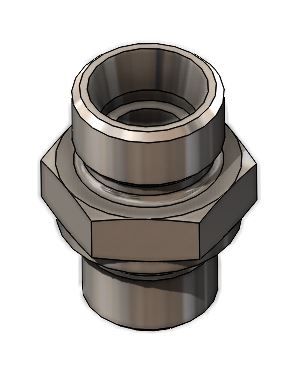

Комплект ввертных резьбовых соединений для компонентов гидросистемы/пневмосистемы. Для проектирования гидравлических магистралей мобильной техники/стационарной техники и др..
Состав архива:
XVMNW08HL12ED ШТ_М12х1.5(К)-М16х1.5(Р24)_L
XVMNW08HL16ED ШТ_М16х1.5(К)-М16х1.5(Р24)_L
XVMNW08HL18ED ШТ_М18х1.5(К)-М16х1.5(Р24)_L
XVMNW08HL22ED ШТ_М22х1.5(К)-М16х1.5(Р24)_L
XVMNW08HLED ШТ_М14х1.5(К)-М16х1.5(Р24)_L
XVMNW08HLED ШТ_М14х1.5(К)-М16х1.5(Р24)_L
XVMNW10HL22ED ШТ_М22х1.5(К)-М18х1.5(Р24)_L
XVMNW10HLED ШТ_М16х1.5(К)-М18х1.5(Р24)_L
XVMNW13HL20 ШТ_М20х1.5(К)-М22х1.5(Р24)_L
XVMNW13HL22ED ШТ_М22х1.5(К)-М22х1.5(Р24)_L
XVMNW13HLED ШТ_М18х1.5(К)-М22х1.5(Р24)_L
XVMNW16HL18ED ШТ_М18х1.5(К)-М26х1.5(Р24)_L
XVMNW16HL26 ШТ_М26х1.5(К)-М26х1.5(Р24)_L
XVMNW16HLED ШТ_М22х1.5(К)-М26х1.5(Р24)_L
XVMNW16HSED ШТ_М27х2(К)-М30х2(Р24)_S
XVMNW20HL22ED ШТ_М22х1.5(К)-М30х2(Р24)_L
XVMNW25HLED ШТ_М33х2(К)-М36х2(Р24)_L
XVMNW32HLED ШТ_М42х2(К)-М45х2(Р24)_L
XVMNW40HLED ШТ_М48х2(К)-М52х2(Р24)_L
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Ввертное резьбовое соединение (штуцер - 20 вариантов)
Ввертное резьбовое соединение (штуцер - 20 вариантов)
0
0
95
18
0
Бесплатно
#Штуцер
3D Модели
Hansa-Flex
адаптер
Ввертыш
Гидравлика
гидросистема
конус 24 град
метрическая резьба
Переходник
прямой
Фитинг
Сообщить о проблеме
Автор
Денис Нестеренков
Дата
25.02.2026
Язык
Русский
Состав
Модель каждого фитинга одной деталью
Софт
STEP / IGES AP214
Отзывов пока нет
Содержимое архива
-

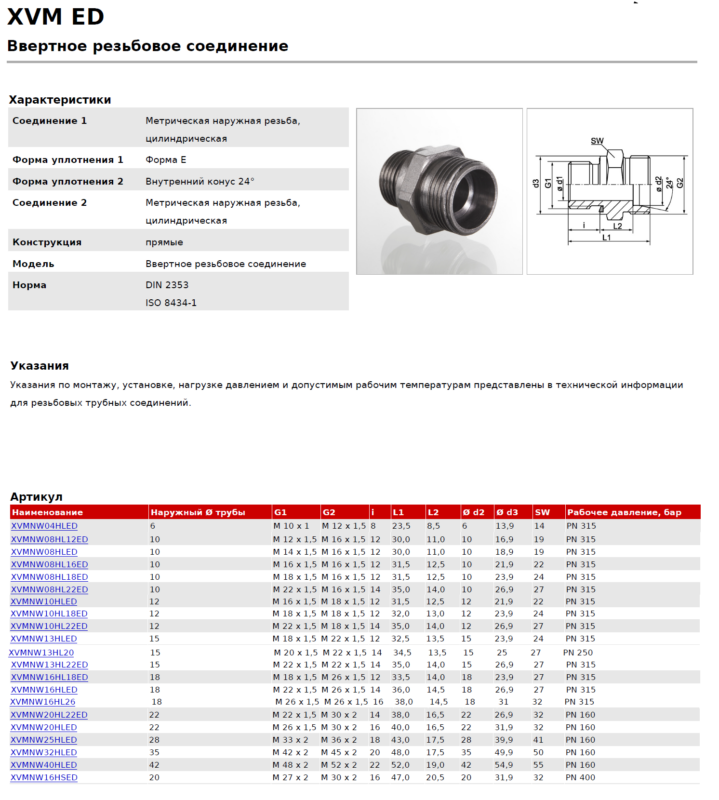

XVM ED.pdf
-
XVMNW04HLED ШТ_М10х1(К)-М12х1.5(Р24)_L.STEP
-
XVMNW08HL12ED ШТ_М12х1.5(К)-М16х1.5(Р24)_L.STEP
-
XVMNW08HL16ED ШТ_М16х1.5(К)-М16х1.5(Р24)_L.STEP
-
XVMNW08HL18ED ШТ_М18х1.5(К)-М16х1.5(Р24)_L.STEP
-
XVMNW08HL22ED ШТ_М22х1.5(К)-М16х1.5(Р24)_L.STEP
-
XVMNW08HLED ШТ_М14х1.5(К)-М16х1.5(Р24)_L.STEP
-
XVMNW10HL18ED ШТ_М18х1.5(К)-М18х1.5(Р24)_L.STEP
-
XVMNW10HL22ED ШТ_М22х1.5(К)-М18х1.5(Р24)_L.STEP
-
XVMNW10HLED ШТ_М16х1.5(К)-М18х1.5(Р24)_L.STEP
-
XVMNW13HL20 ШТ_М20х1.5(К)-М22х1.5(Р24)_L.STEP
-
XVMNW13HL22ED ШТ_М22х1.5(К)-М22х1.5(Р24)_L.STEP
-
XVMNW13HLED ШТ_М18х1.5(К)-М22х1.5(Р24)_L.STEP
-
XVMNW16HL18ED ШТ_М18х1.5(К)-М26х1.5(Р24)_L.STEP
-
XVMNW16HL26 ШТ_М26х1.5(К)-М26х1.5(Р24)_L.STEP
-
XVMNW16HLED ШТ_М22х1.5(К)-М26х1.5(Р24)_L.STEP
-
XVMNW16HSED ШТ_М27х2(К)-М30х2(Р24)_S.STEP
-
XVMNW20HL22ED ШТ_М22х1.5(К)-М30х2(Р24)_L.STEP
-
XVMNW25HLED ШТ_М33х2(К)-М36х2(Р24)_L.STEP
-
XVMNW32HLED ШТ_М42х2(К)-М45х2(Р24)_L.STEP
-
XVMNW40HLED ШТ_М48х2(К)-М52х2(Р24)_L.STEP
