Комплект прямых гидравлических фитингов с дюймовой наружной резьбой с одной стороны и гайкой с другой

Комплект фитингов для соединения компонентов гидросистемы при трехмерном проектировании гидравлических магистралей мобильной техники или стационарных гидравлических установок.

В архиве представлены адаптеры наиболее часто используемых типоразмеров.
Cоединение по конусу 60° (BSP 60° - BSP 60°)
AB - резьба гайки, HB - внешняя резьба

G AB16 HB20 - 1" - 1.1/4"
G AB16 HB - 1" - 1"
G AB16 HB12 - 1" - 3/4"
G AB16 HB08 - 1" - 1/2"

G AB12 HB16 - 3/4" - 1"
G AB12 HB - 3/4" - 3/4"
G AB12 HB08 - 3/4" - 1/2"
G AB12 HB06 - 3/4" - 3/8"

G AB08 HB12 - 1/2" - 3/4"
G AB08 HB06 - 1/2" - 1/2"
G AB08 HB - 1/2" - 1/2"
G AB08 HB04 - 1/2" - 1/4"

G AB06 HB08 - 3/8" - 1/2"
G AB06 HB04 - 3/8" - 1/4"

G AB04 HB08 - 1/4" - 1/2"
G AB04 HB08 - 1/4" - 1/4"

Состав: Модель каждого фитинга одной деталью Язык документа

Софт: SolidWorks 2012x64 SP5

Сайт: www

Каталог / Машиностроение и механика / Гидравлика и пневматика / Комплект прямых гидравлических фитингов с дюймовой наружной резьбой с одной стороны и гайкой с другой

Просмотр файлов
Адаптер G AB HB (комплект).SLDASM

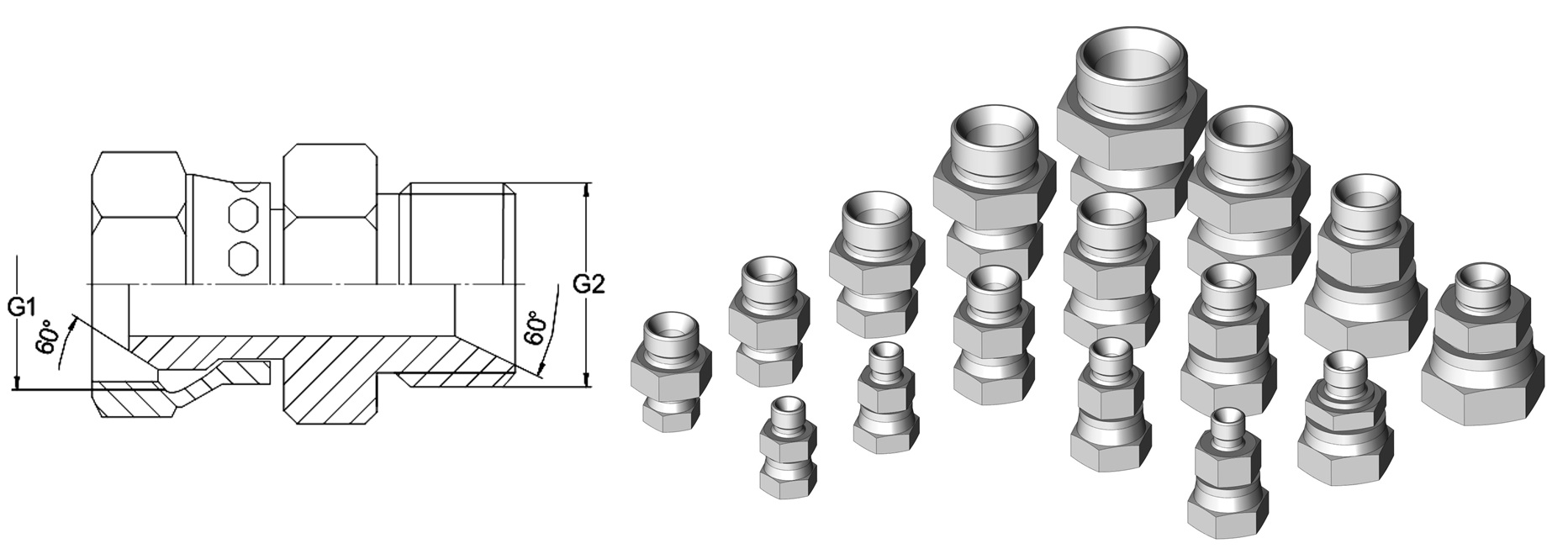

Адаптер G AB HB (комплект).JPG
G AB HB (схема).png
Переходник G AB 16 HB.SLDPRT
Переходник G AB 16 HB 20.SLDPRT
Переходник G AB 16 HB 12.SLDPRT
Переходник G AB 16 HB 08.SLDPRT
Переходник G AB 12 HB.SLDPRT
Переходник G AB 12 HB 16.SLDPRT
Переходник G AB 12 HB 08.SLDPRT
Переходник G AB 12 HB 06.SLDPRT
Переходник G AB 08 HB.SLDPRT
Переходник G AB 08 HB 12.SLDPRT
Переходник G AB 08 HB 06.SLDPRT
Переходник G AB 08 HB 04.SLDPRT
Переходник G AB 06 HB 08.SLDPRT
Переходник G AB 06 HB 04.SLDPRT
Переходник G AB 04 HB.SLDPRT
Переходник G AB 04 HB 08.SLDPRT
