Комплект Т-образных гидравлических фитингов с дюймовой резьбой. Соединение по конусу 60° (BSP 60°)

Комплект фитингов для соединения компонентов гидросистемы при трехмерном проектировании гидравлических магистралей мобильной техники или стационарных гидравлических установок.

В архиве представлены фитинги наиболее часто используемых типоразмеров.
Т AB - тройник с гаечной резьбой.
Т HB - тройник с внешней резьбой.

T AB20 - 1.1/4"
T AB16 - 1"
T AB12 - 3/4"
T AB08 - 1/2"
T AB04 - 1/4"

T НB16 - 1"
T НB12 - 3/4"
T НB08 - 1/2"
T НB06 - 3/8"
T НB04 - 1/4"

Состав: Модель каждого фитинга одной деталью Язык документа

Софт: SolidWorks 2012x64 SP5

Сайт: www

Каталог / Машиностроение и механика / Гидравлика и пневматика / Комплект Т-образных гидравлических фитингов с дюймовой резьбой. Соединение по конусу 60° (BSP 60°)

Просмотр файлов
Тройник T AB (схема).png
Тройник T AB 04.SLDPRT
Тройник T AB 08.SLDPRT
Тройник T AB 12.SLDPRT
Тройник T AB 16.SLDPRT
Тройник T AB 20.SLDPRT
Тройник T HB 04.SLDPRT
Тройник T HB 06.SLDPRT
Тройник T HB 08.SLDPRT
Тройник T HB 12.SLDPRT
Тройник T HB 16.SLDPRT
Тройник T НB (схема).png

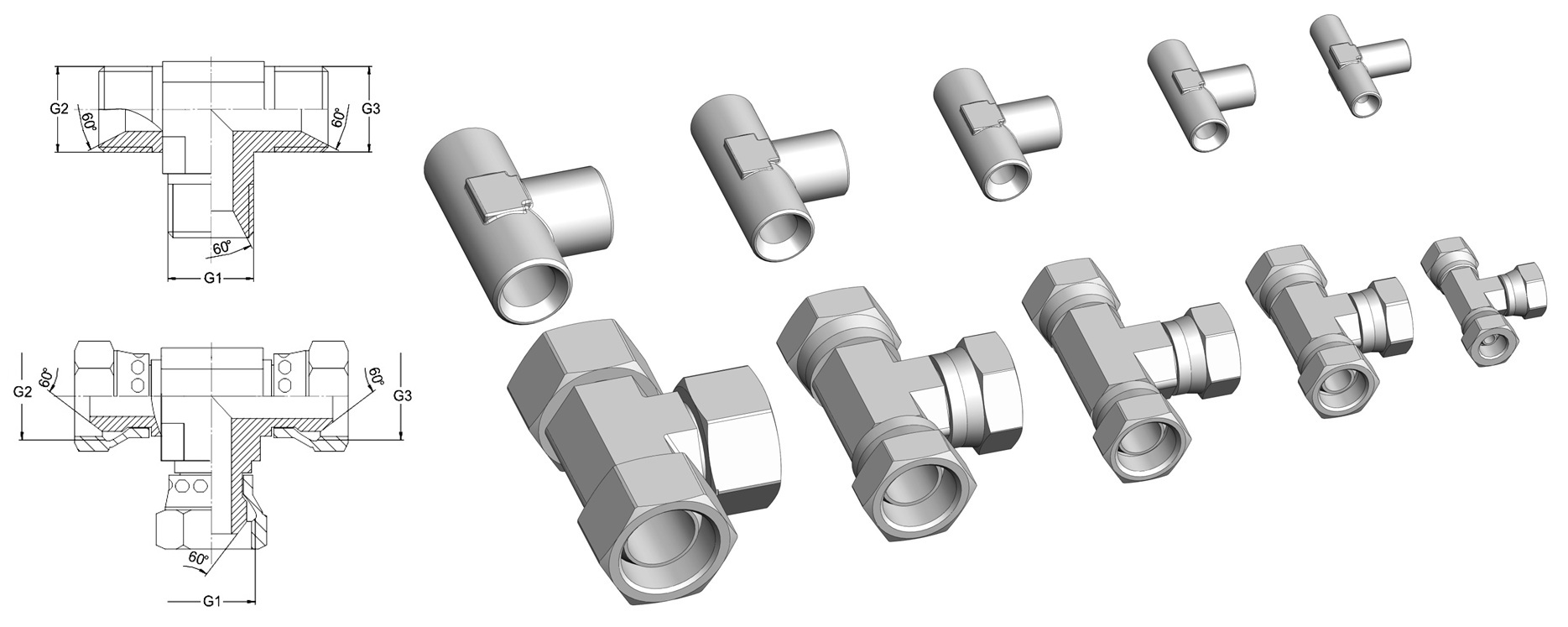

Тройники Т НВ и Т АВ
Тройники Т НВ и Т АВ
