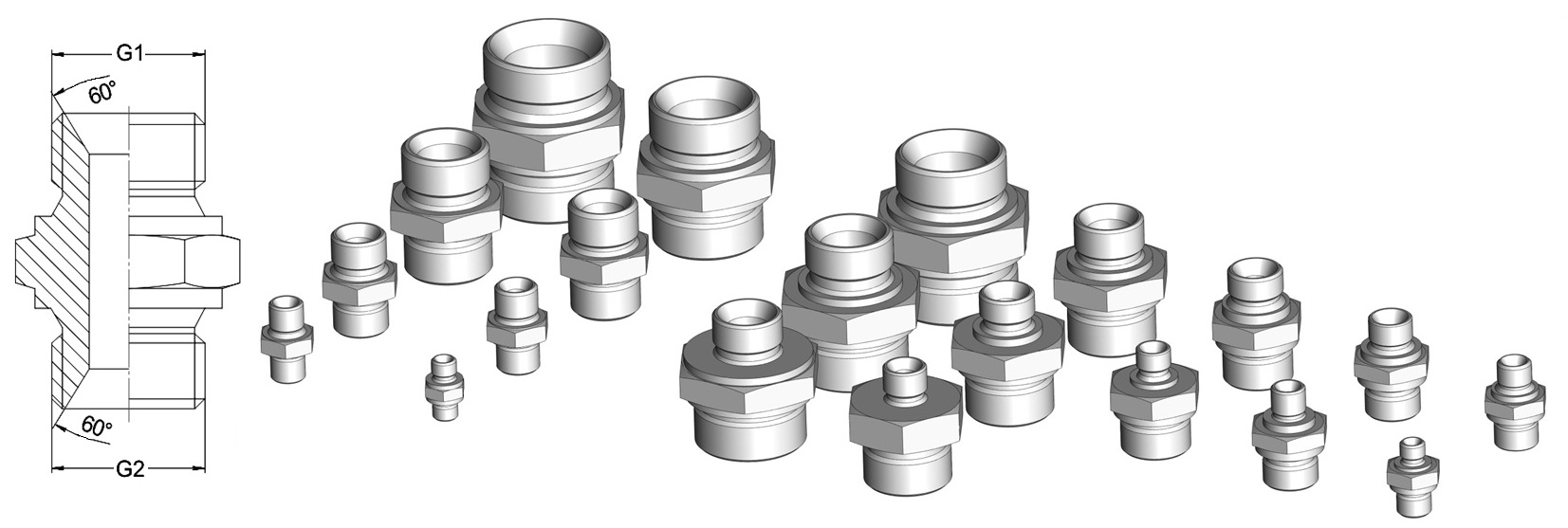

Комплект прямых гидравлических фитингов с дюймовой наружной резьбой и конусом 60° (BSP 60° - BSP 60°)

Комплект фитингов для соединения компонентов гидросистемы при трехмерном проектировании гидравлических магистралей мобильной техники или стационарных гидравлических установок.

В архиве представлены стандартные штуцера всех типоразмеров от 1/8" до 1.1/2", а также несколько наиболее часто используемых переходных вариантов.

G HB24 - 1.1/2" - 1.1/2"
G HB20 - 1.1/4" - 1.1/4"
G HB16 - 1" - 1"
G HB12 - 3/4" - 3/4"
G HB08 - 1/2" - 1/2"
G HB06 - 3/8" - 3/8"
G HB04 - 1/4" - 1/4"
G HB02 - 1/8" - 1/8"

G HB20 HB24 - 1.1/4" - 1.1/2"
G HB16 HB20 - 1" - 1.1/4"
G HB12 HB20 - 3/4" - 1.1/4"
G HB12 HB16 - 3/4" - 1"
G HB08 HB16 - 1/2" - 1"
G HB08 HB12 - 1/2" - 3/4"
G HB06 HB16 - 3/8" - 1"
G HB06 HB08 - 3/8" - 1/2"
G HB04 HB12 - 1/4" - 3/4"
G HB04 HB08 - 1/4" - 1/2"
G HB04 HB06 - 1/4" - 3/8"
G HB02 HB04 - 1/8" - 1/4"

Состав: Модель каждого фитинга одной деталью Язык документа

Софт: SolidWorks 2012x64 SP5

Сайт: www

Каталог / Машиностроение и механика / Гидравлика и пневматика / Комплект прямых гидравлических фитингов с дюймовой наружной резьбой и конусом 60° (BSP 60° - BSP 60°)

Просмотр файлов
Штуцер G HB 02 HB 04.SLDPRT
Штуцур G HB (комплект).SLDASM
Штуцер G HB 24.SLDPRT
Штуцер G HB 20.SLDPRT
Штуцер G HB 20 HB 24.SLDPRT
Штуцер G HB 16.SLDPRT
Штуцер G HB 16 HB 20.SLDPRT
Штуцер G HB 12.SLDPRT
Штуцер G HB 12 HB 20.SLDPRT
Штуцер G HB 12 HB 16.SLDPRT
Штуцер G HB 08.SLDPRT
Штуцер G HB 08 HB 16.SLDPRT
Штуцер G HB 08 HB 12.SLDPRT
Штуцер G HB 06.SLDPRT
Штуцер G HB 06 HB 16.SLDPRT
Штуцер G HB 06 HB 08.SLDPRT
Штуцер G HB 04.SLDPRT
Штуцер G HB 04 HB 12.SLDPRT
Штуцер G HB 04 HB 08.SLDPRT
Штуцер G HB 04 HB 06.SLDPRT
Штуцер G HB 02.SLDPRT
Штуцур G HB (схема).png
Штуцур G HB (комплект).JPG
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
