Комплект угловых гидравлических фитингов с дюймовой резьбой W90

Комплект фитингов для соединения компонентов гидросистемы при трехмерном проектировании гидравлических магистралей мобильной техники или стационарных гидравлических установок. Cоединение по конусу 60° (BSP 60°)

В архиве представлены фитинги всех типоразмеров от 1/4" до 1.1/4".

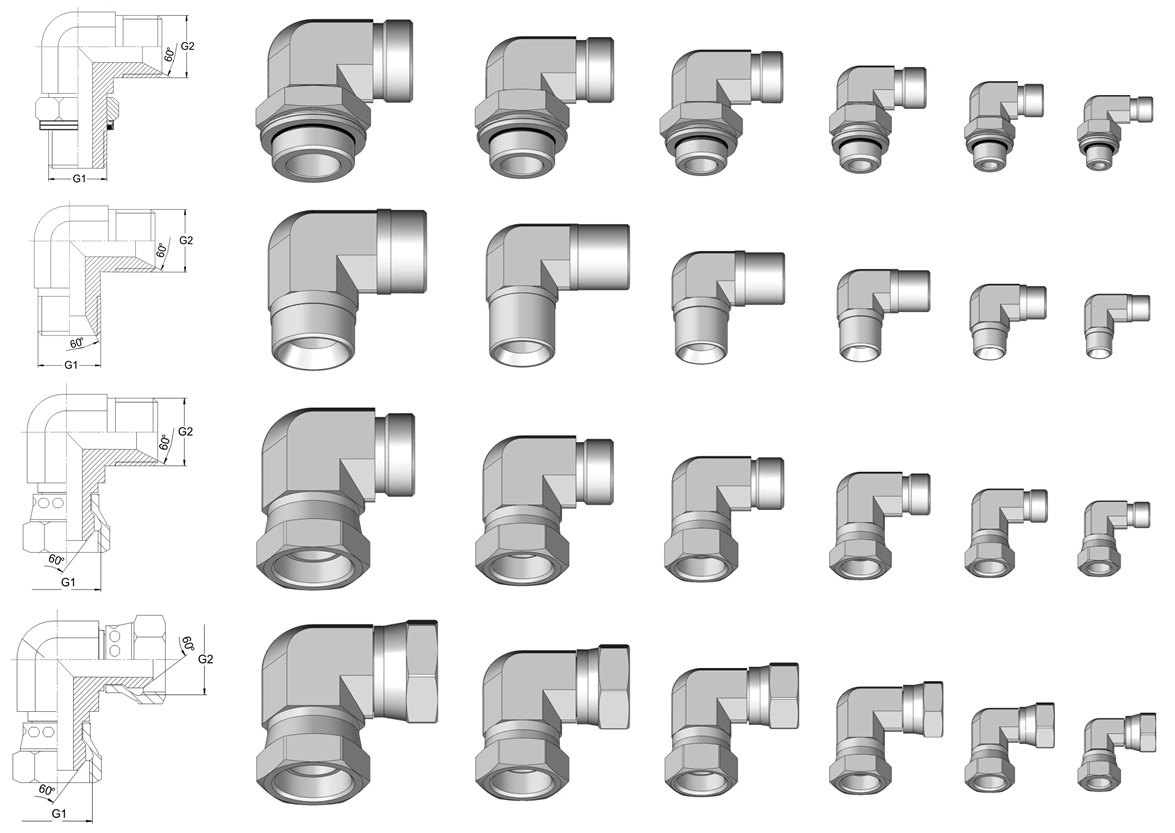

W90 HROK HB - ввертный угловой фитинг 90° с регулировкой направления. С одной стороны имеет наружную дюймовую резьбу и конус 60° (BSP 60°), а с другой - резьбовой штуцер с кольцом круглого сечения и камерным кольцом.

W90 HROK 20 HB - 1.1/4"
W90 HROK 16 HB - 1"
W90 HROK 12 HB - 3/4"
W90 HROK 08 HB - 1/2"
W90 HROK 06 HB - 3/8"
W90 HROK 04 HB - 1/4"

W90 HB - угловой фитинг 90° с наружной дюймовой резьбой и конусом 60° (BSP 60°) с обеих сторон.

W90 HB20 - 1.1/4"
W90 HB16 - 1"
W90 HB12 - 3/4"
W90 HB08 - 1/2"
W90 HB06 - 3/8"
W90 HB04 - 1/4"

W90 HB - угловой фитинг 90° с наружной дюймовой резьбой и конусом 60° (BSP 60°) с одной стороны и гаечной дюймовой резьбой и конусом 60° (BSP 60°) с другой стороны.

W90 AB20 HB - 1.1/4"
W90 AB16 HB - 1"
W90 AB12 HB - 3/4"
W90 AB08 HB - 1/2"
W90 AB06 HB - 3/8"
W90 AB04 HB - 1/4"

W90 HB - угловой фитинг 90° с гаечной дюймовой резьбой и конусом 60° (BSP 60°) с обеих сторон.

W90 AB20 - 1.1/4"
W90 AB16 - 1"
W90 AB12 - 3/4"
W90 AB08 - 1/2"
W90 AB06 - 3/8"
W90 AB04 - 1/4"

Состав: Модель каждого фитинга одной деталью Язык документа

Софт: SolidWorks 2012x64 SP5

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Комплект угловых гидравлических фитингов с дюймовой резьбой W90

Угловые соединители W90.SLDASM
Уголок W90 AB 04 HB.SLDPRT
Уголок W90 AB 04.SLDPRT
Уголок W90 AB 06 HB.SLDPRT
Уголок W90 AB 06.SLDPRT
Уголок W90 AB 08 HB.SLDPRT
Уголок W90 AB 08.SLDPRT
Уголок W90 AB 12 HB.SLDPRT
Уголок W90 AB 12.SLDPRT
Уголок W90 AB 16 HB.SLDPRT
Уголок W90 AB 16.SLDPRT
Уголок W90 AB 20 HB.SLDPRT
Уголок W90 AB 20.SLDPRT
Уголок W90 HB 04.SLDPRT
Уголок W90 HB 06.SLDPRT
Уголок W90 HB 08.SLDPRT
Уголок W90 HB 12.SLDPRT
Уголок W90 HB 16.SLDPRT
Уголок W90 HB 20.SLDPRT
Уголок W90 HROK 04 HB.SLDPRT
Уголок W90 HROK 06 HB.SLDPRT
Уголок W90 HROK 08 HB.SLDPRT
Уголок W90 HROK 12 HB.SLDPRT
Уголок W90 HROK 16 HB.SLDPRT
Уголок W90 HROK 20 HB.SLDPRT
W90 AB HB.png
W90 AB.png
W90 HB.png
W90 HROK HB.png
Угловые соединители W90.JPG
