Подшипниковый узел турбовоздуходувки ТГ-350

150

Целью данного проекта является улучшенный подшипниковый узел турбокомпрессора ТГ-350, с масляным охлаждением. Используется для нагнетания сухого воздуха в закалочную печь.

Подшипниковый узел ТГ-350 турбокомпрессор турбокомпрессор ТГ-350

Автор

Валерия Попова

Дата

11.06.2021

Язык

Русский

Состав

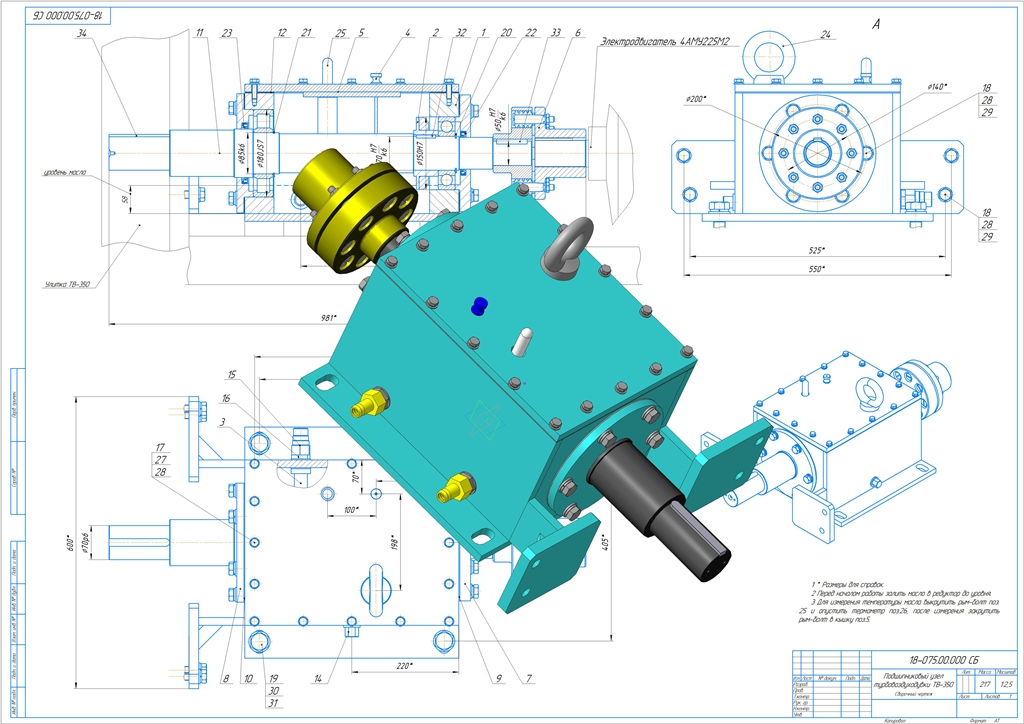

Сборочный чертеж(СБ), Деталировка (турбовоздуходувки), спецификации

Софт

КОМПАС-3D 19 Как открыть?
