Механизм возвратно-поступательного перемещения горизонтального стола

Белорусский национальный технический университет
Кафедра: «Конструирование и производство приборов»
Курсовой проект
По дисциплине «Детали и механизмы приборов»
Тема: «Механизм возвратно-поступательного перемещения горизонтального стола»
Минск 2019

Исходные данные:
Тяговая сила - 800 Н
Скорость перемещения стола - 40 мм/с
Размеры стола: 200х210 мм
Тип направляющих: Качения
Тип производства: серийное
Привод стола контрольно-измерительного прибора предназначен для использования в качестве модуля загрузки и транспортирования на измерительную позицию объекта измерения.
Привод стола состоит из корпуса, в котором размещаются элементы передачи – зубчатая передача, червячная передача, валы, подшипники и т.д.
Редуктор проектируем для привода определённой машины по заданной нагрузке. Корпус выполняем сварным.
Валы монтируются на подшипниках качения.
Привод стола контрольно-измерительного прибора предназначен для преобразования электрической энергии, подаваемой на двигатель, в механическую – поступательное перемещение стола с заданной скоростью v = 40 мм/с.
В конструкции многих узлов и деталей редуктора учитывается особенность серийного производства. Конструкция приборный стол отвечает всем требованиям техническим и сборочным.
Содержание

Введение…………………………………………………………………………4
1. Описание объекта проектирования …………………………………………6
2.Техническая характеристика…………………………………………………7
3.Обзор и анализ существующих конструкций……………………………….8
4.Описание конструкции изделия и принципа его работы…………………..12
5. Расчёты, подтверждающие работоспособность конструкции……………13
5.1. Кинетический расчёт привода…………………………………………….13
5.1.1. Выбор электродвигателя…………………………………………………13
5.1.2. Определение мощностей и вращающих моментов на валах………….13
5.2. Проектирование зубчатых передач………………………………………15
5.2.1. Проектирование цилиндрической зубчатой передачи…………………15
5.2.2. Проектирование конической зубчатой передачи……………………….16
5.3. Проектирование валов осей………………………………………………19
5.3.1. Расчёт на статическую прочность ведомого вала………………………19
5.3.2. Расчёт ведущего вала на жёсткость……………………………………..22
5.4. Расчёт червячной передачи……………………………………………….23
5.4.1 Расчет червячной закрытой передачи с цилиндрическим червяком….23
5.4.1.1 Выбор материала и определение допускаемых напряжений………..23
5.4.1.2 Проектировочный расчет………………………………………………24
5.4.1.3 Проверочный расчет на контактную выносливость…………………25
5.5. Расчёт шпоночного соединения………………………………………….27
5.6. Расчёт подшипника…………………………………………………………28
Заключение………………………………………………………………………30
Список используемой литературы…………………………………………….31
Приложение А ………………………………………………………………….32
Приложение Б…………………………………………………………………..34
Приложение В…………………………………………………………………..35

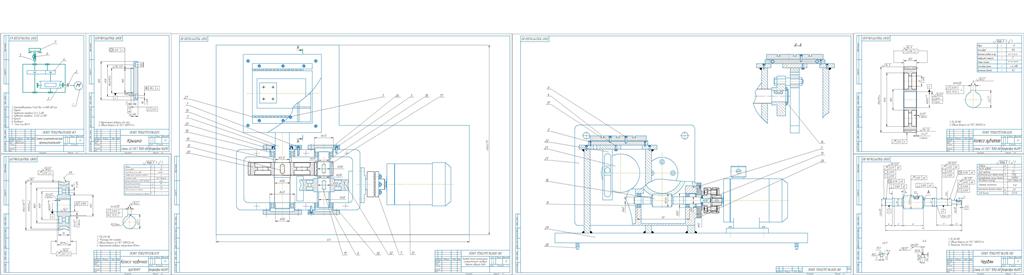

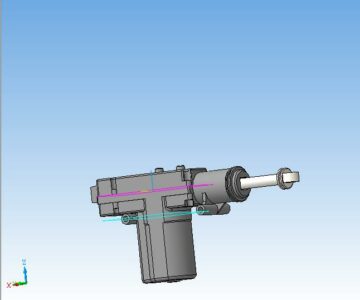

Состав: Привод (ВО, 2 листа), Деталировка (Вал, втулка, зубчатое колесо, крышка, червячное колесо), Спецификация, Кинематическая схема, ПЗ

Софт: КОМПАС-3D 17

Файлы:
Вал.cdw
Сборка.cdw
Кинематическая схема.cdw
Зубчатое колесо.cdw
Сборка1.cdw
Крышка.cdw
Втулка.cdw
курсач.docx
Червячное колесо.cdw
