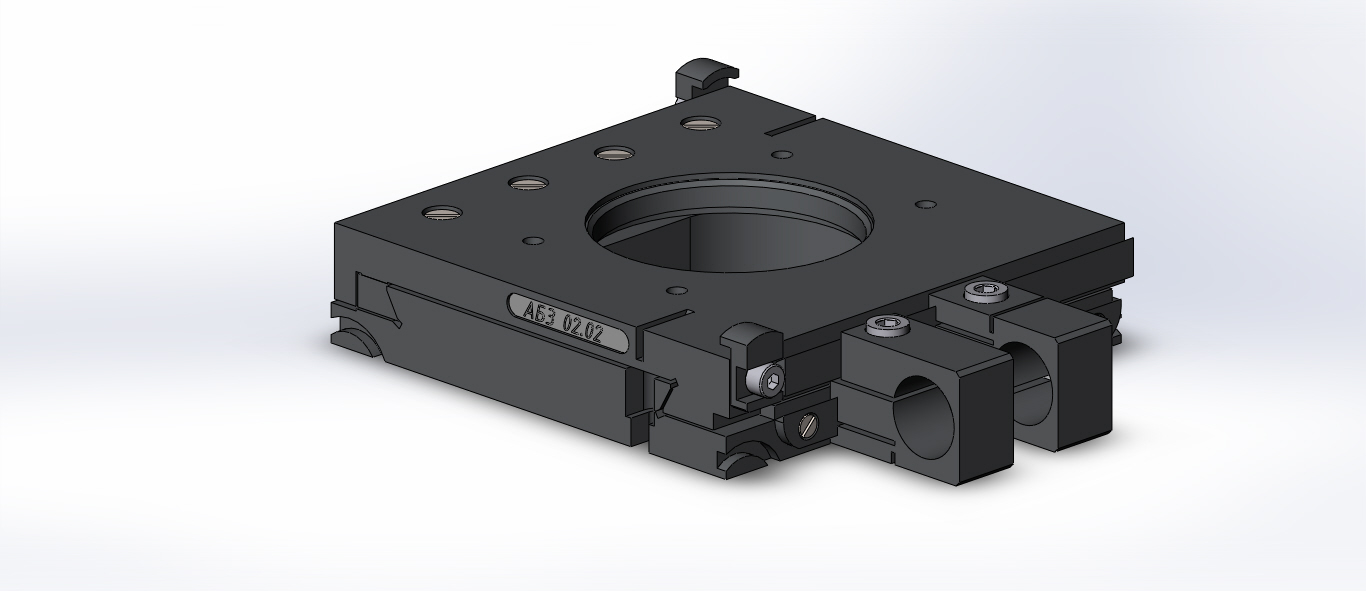

Столик линейный УСЛ-2

Столик линейный прецизионный УСЛ-2 представляет собой один из основных модулей комплекса унифицированных механизмов подвижек (УМП) и предназначен для работы при температуре воздуха (25±10) ®С, относительной влажности не более 80% и при отсутствии вибраций.
Диапазон перемещений – не менее ±20 мм
Непрямолинейность хода каретки – не более 0,01 мм
Неплоскостность опорных поверхностей – не более 0,02 мм
Масса перемещаемых устройств – не более 5 кг
Габаритные размеры - 153×120×25 мм

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2013

Файлы:
АБ3.02.02\Hex Nut 5927_gost_copy.sldprt
АБ3.02.02\SC GOST 1491_gost_copy.sldprt
АБ3.02.02\SC GOST 17475_gost_copy.sldprt
АБ3.02.02\Sp Sc 1477_gost_copy.SLDPRT
АБ3.02.02\Washer 11648_gost_copy.sldprt
АБ3.02.02\АБ3.01.01-008 Колодка_copy.SLDPRT
АБ3.02.02\АБ3.01.01-009 Колодка_copy.SLDPRT
АБ3.02.02\АБ3.01.01-013 Ось_copy.SLDPRT
АБ3.02.02\АБ3.01.01-014 Серьга_copy.SLDPRT
АБ3.02.02\АБ3.01.01-015 Шайба_copy.SLDPRT
АБ3.02.02\АБ3.02.01-005 Планка_copy.SLDPRT
АБ3.02.02\АБ3.02.02-000СБ Столик линейный УСЛ-2_copy.SLDASM
АБ3.02.02\АБ3.02.02-001 Каретка_copy.SLDPRT
АБ3.02.02\АБ3.02.02-002 Планка_copy.SLDPRT
АБ3.02.02\АБ3.02.02-003 Направляющая_copy.SLDPRT
АБ3.02.02\АБ3.02.02-004 Вкладыш_copy.SLDPRT
АБ3.02.02\АБ3.02.02-005 Шильдик_copy.SLDPRT
АБ3.02.02\АБ3.02.02-010СБ Каретка_copy.SLDASM
АБ3.02.02\АБ3.03.01-009-01 Винт_copy.SLDPRT
АБ3.02.02\АБ3.32.00-001-06 Винт_copy.SLDPRT
АБ3.02.02\АБ3.36.00-001-01_copy.SLDPRT
АБ3.02.02\АБ3.36.00-001_copy.SLDPRT
АБ3.02.02
