Столик линейный прецизионный УСЛП-1

Столик линейный прецизионный УСЛП-1 представляет собой один из основных модулей комплекса унифицированных механизмов подвижек (УМП) и предназначен для работы при температуре воздуха (25±10) ®С, относительной влажности не более 80% и при отсутствии вибраций.
Диапазон перемещений – не менее ±15 мм
Непрямолинейность хода каретки – не более 0,0015 мм
Неплоскостность опорных поверхностей – не более 0,02 мм
Масса перемещаемых устройств – не более 3 кг
Габаритные размеры - 153×120×25 мм

Состав: 3D Сборка

Софт: SolidWorks 2013

Файлы:
АБ3.01.01/
АБ3.01.01/АБ3.01.01-012 Винт_copy.SLDPRT
АБ3.01.01/АБ3.01.01-005 Направляющая_copy.SLDPRT
АБ3.01.01/АБ3.01.01-008 Колодка_copy.SLDPRT
АБ3.01.01/АБ3.01.01-000СБ Столик линейный прецизионный УСЛП-1_copy.SLDASM
АБ3.01.01/Шарик 3,969 ГОСТ 3722-81_copy.SLDPRT
АБ3.01.01/АБ3.01.01-015 Шайба_copy.SLDPRT
АБ3.01.01/АБ3.01.01-014 Серьга_copy.SLDPRT
АБ3.01.01/АБ3.01.01-020СБ Каретка_copy.SLDASM
АБ3.01.01/Stift 3128n_gost_copy.SLDPRT
АБ3.01.01/Проволока АД1-2_copy.SLDPRT
АБ3.01.01/АБ3.01.01-004 Нож_copy.SLDPRT
АБ3.01.01/АБ3.01.01-002 Магнит_copy.SLDPRT
АБ3.01.01/АБ3.01.01-013 Ось_copy.SLDPRT
АБ3.01.01/АБ3.32.00-001-06 Винт_copy.SLDPRT
АБ3.01.01/АБ3.01.01-030СБ Основание_copy.SLDASM
АБ3.01.01/Washer 11648_gost_copy.sldprt
АБ3.01.01/АБ3.01.01-006 Основание_copy.SLDPRT
АБ3.01.01/АБ3.01.01-001 Оправа_copy.SLDPRT
АБ3.01.01/АБ3.01.01-007 Шильдик_copy.SLDPRT
АБ3.01.01/АБ3.36.00-001-01_copy.SLDPRT
АБ3.01.01/АБ3.36.00-001_copy.SLDPRT
АБ3.01.01/АБ3.01.01-009 Колодка_copy.SLDPRT
АБ3.01.01/АБ3.01.01-003 Каретка_copy.SLDPRT
АБ3.01.01/АБ3.01.01-011 Сепаратор_copy.SLDPRT
АБ3.01.01/АБ3.01.01-010СБ Магнит_copy.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Столик линейный УСЛ-1
Рейтинг: 100
Софт: SolidWorks 2013
Состав: 3D Сборка
0
1
0
73
Столик линейный УСЛ-1

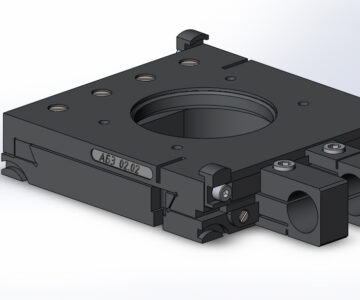

Столик линейный УСЛ-2
Рейтинг: 100
Софт: SolidWorks 2013
Состав: 3D Сборка
0
0
0
66
Столик линейный УСЛ-2

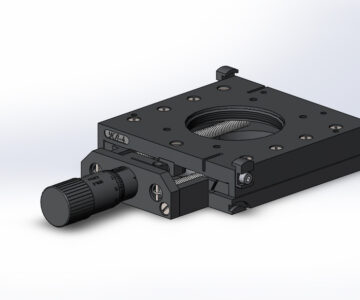

Столик линейный УСЛ-4 (Поперечного перемещения)
Рейтинг: 100
Софт: SolidWorks 2013
Состав: 3D Сборка
0
0
0
100
Столик линейный УСЛ-4 (Поперечного перемещения)

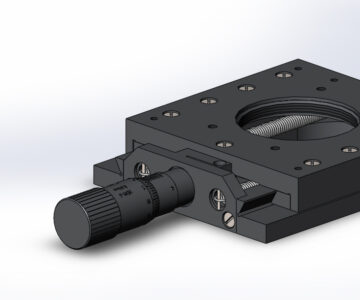

Столик линейный УСЛ-3 (Поперечного перемещения)
