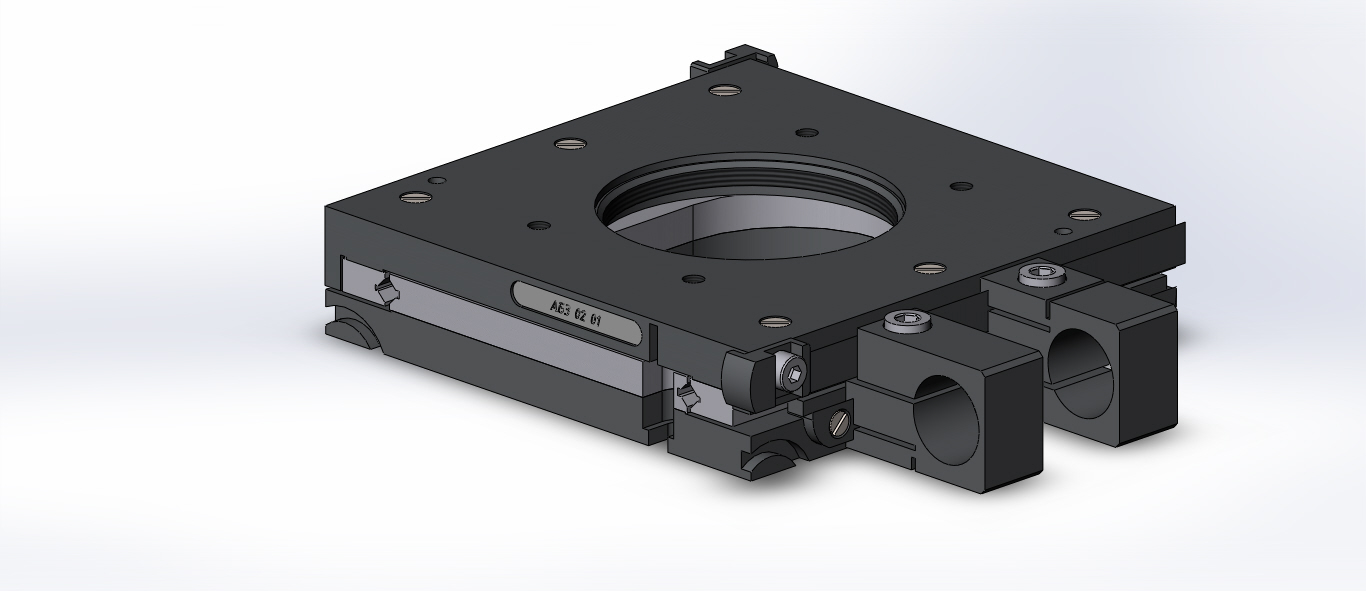

Столик линейный УСЛ-1

Столик линейный прецизионный УСЛ-1 представляет собой один из основных модулей комплекса унифицированных механизмов подвижек (УМП) и предназначен для работы при температуре воздуха (25±10) ®С, относительной влажности не более 80% и при отсутствии вибраций.
Диапазон перемещений – не менее ±15 мм
Непрямолинейность хода каретки – не более 0,01 мм
Неплоскостность опорных поверхностей – не более 0,02 мм
Масса перемещаемых устройств – не более 5 кг
Габаритные размеры - 153×120×25 мм

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2013

Файлы:
АБ3.02.01\SC GOST 1491_gost_copy.sldprt
АБ3.02.01\SC GOST 17475_gost_copy.sldprt
АБ3.02.01\Sp Sc 1477_gost_copy.SLDPRT
АБ3.02.01\Stift 3128n_gost_copy.SLDPRT
АБ3.02.01\Washer 11648_gost_copy.sldprt
АБ3.02.01\АБ3.01.01-008 Колодка_copy.SLDPRT
АБ3.02.01\АБ3.01.01-009 Колодка_copy.SLDPRT
АБ3.02.01\АБ3.01.01-011 Сепаратор_copy.SLDPRT
АБ3.02.01\АБ3.01.01-013 Ось_copy.SLDPRT
АБ3.02.01\АБ3.01.01-014 Серьга_copy.SLDPRT
АБ3.02.01\АБ3.01.01-015 Шайба_copy.SLDPRT
АБ3.02.01\АБ3.02.01-000СБ Столик линейный УСЛ-1_copy.SLDASM
АБ3.02.01\АБ3.02.01-001 Каретка_copy.SLDPRT
АБ3.02.01\АБ3.02.01-002 Ползун_copy.SLDPRT
АБ3.02.01\АБ3.02.01-003 Основание_copy.SLDPRT
АБ3.02.01\АБ3.02.01-004 Направляющая_copy.SLDPRT
АБ3.02.01\АБ3.02.01-005 Планка_copy.SLDPRT
АБ3.02.01\АБ3.02.01-006 Шильдик_copy.SLDPRT
АБ3.02.01\АБ3.32.00-001-06 Винт_copy.SLDPRT
АБ3.02.01\АБ3.36.00-001-01_copy.SLDPRT
АБ3.02.01\АБ3.36.00-001_copy.SLDPRT
АБ3.02.01\Шарик 3,969 ГОСТ 3722-81_copy.SLDPRT
АБ3.02.01
