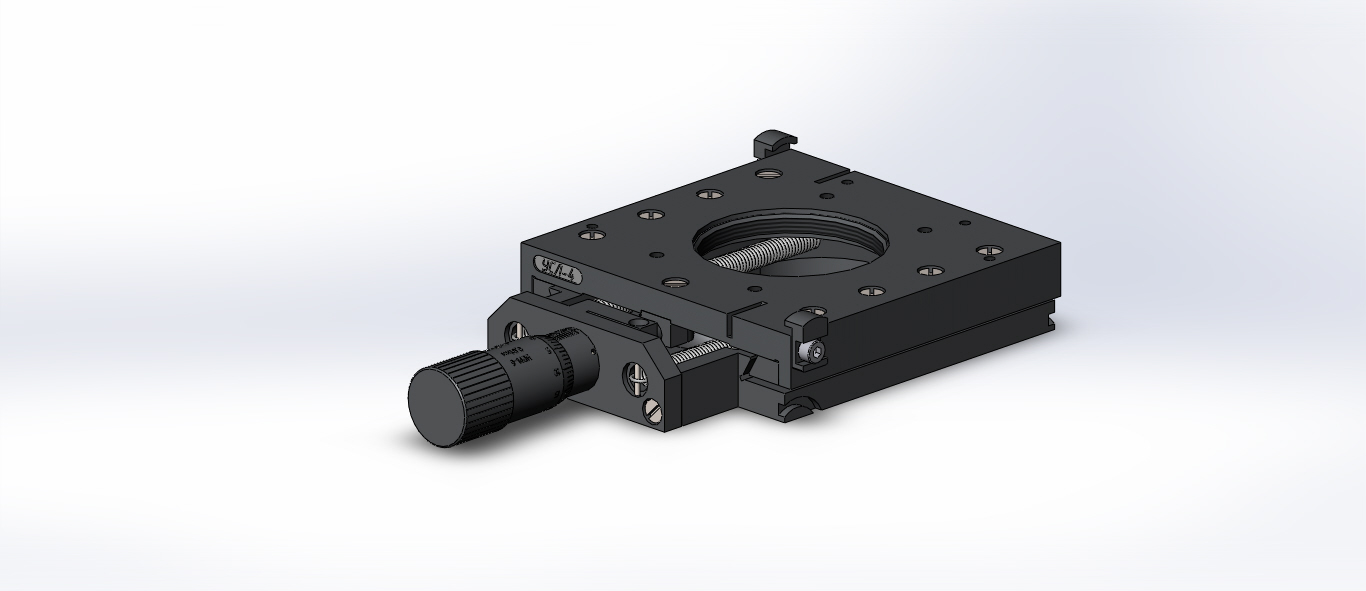

Столик линейный УСЛ-4 (Поперечного перемещения)

Столик линейный УСЛ-4 представляет собой один из основных модулей комплекса унифицированных механизмов подвижек (УМП) и предназначен для работы при температуре воздуха (25±10) ®С, относительной влажности не более 80% и при отсутствии вибраций. Столик поперечно перемещения. Используется в составе лабораторного оборудования.
Диапазон перемещений – не менее ±30 мм
Непрямолинейность хода каретки – не более 0,002 мм
Неплоскостность опорных поверхностей – не более 0,02 мм
Масса перемещаемых устройств – не более 1,0 кг
Габаритные размеры - 180×120×25 мм
Отличается от предыдущих конструкцией и принципом работы.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2013

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Столик линейный УСЛ-4 (Поперечного перемещения)

АБ3.02.05\SC GOST 1491_gost_copy.sldprt
АБ3.02.05\Sp Sc 1476_gost_copy.SLDPRT
АБ3.02.05\Sp Sc 1477_gost_copy.SLDPRT
АБ3.02.05\Stift 3128n_gost_copy.SLDPRT
АБ3.02.05\Washer 11648_gost_copy.sldprt
АБ3.02.05\АБ3.01.01-013 Ось_copy.SLDPRT
АБ3.02.05\АБ3.01.01-014 Серьга_copy.SLDPRT
АБ3.02.05\АБ3.01.01-015 Шайба_copy.SLDPRT
АБ3.02.05\АБ3.02.03-001 Пята_copy.SLDPRT
АБ3.02.05\АБ3.02.03-003 Планка_copy.SLDPRT
АБ3.02.05\АБ3.02.03-005 Вкладыш_copy.SLDPRT
АБ3.02.05\АБ3.02.03-006 Планка_copy.SLDPRT
АБ3.02.05\АБ3.02.03-007 Хомут_copy.SLDPRT
АБ3.02.05\АБ3.02.03-009 Пружина_copy.SLDPRT
АБ3.02.05\АБ3.02.03-010СБ Пята_copy.SLDASM
АБ3.02.05\АБ3.02.05-000СБ Столик линейный УСЛ-4_copy.SLDASM
АБ3.02.05\АБ3.02.05-001 Направляющая_copy.SLDPRT
АБ3.02.05\АБ3.02.05-002 Каретка_copy.SLDPRT
АБ3.02.05\АБ3.02.05-003 Шильдик_copy.SLDPRT
АБ3.02.05\АБ3.03.01-009-01 Винт_copy.SLDPRT
АБ3.02.05\АБ3.19.01-009 Пружина для АБ3.19.09_copy.SLDPRT
АБ3.02.05\АБ3.19.01-012 Втулка_copy.SLDPRT
АБ3.02.05\АБ3.19.01-013-01 Гайка_copy.SLDPRT
АБ3.02.05\АБ3.19.01-014-01 Втулка_copy.SLDPRT
АБ3.02.05\АБ3.19.04-002 Гайка_copy.SLDPRT
АБ3.02.05\АБ3.19.04-003 Оправа_copy.SLDPRT
АБ3.02.05\АБ3.19.08-001 Винт микрометрический_copy.SLDPRT
АБ3.02.05\АБ3.19.09-000СБ Винт микрометрический УВМ-6_copy.SLDASM
АБ3.02.05\АБ3.19.09-001 Барабан_copy.SLDPRT
АБ3.02.05\АБ3.36.00-001_copy.SLDPRT
АБ3.02.05\АБ3.41.00-002-03 Колонка_copy.SLDPRT
АБ3.02.05\Шарик 3,175 ГОСТ 3722-81_copy.sldprt
