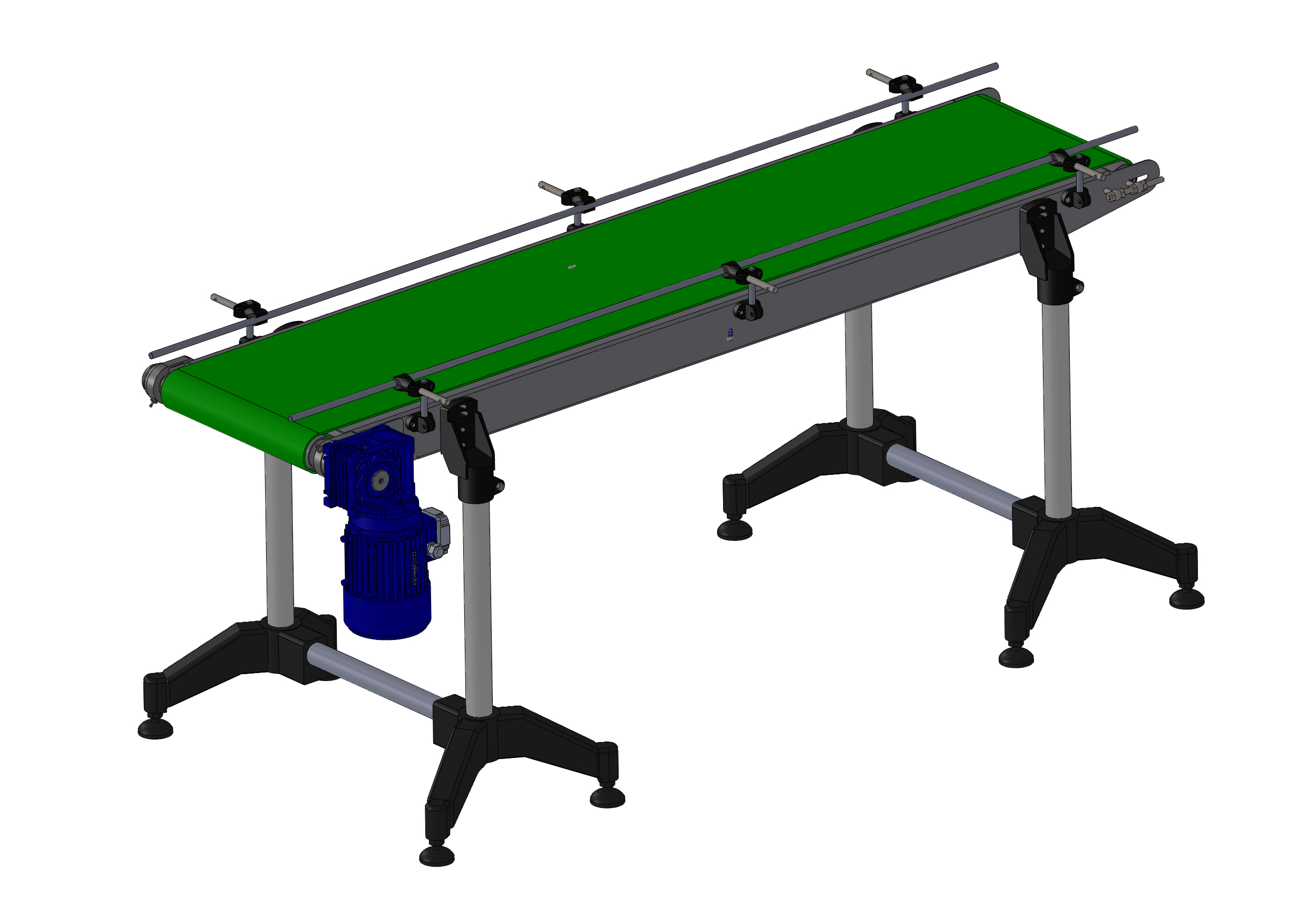

Конвейер ленточный с бортиками L=2000 мм

Технические характеристики:
Материал корпуса ..................................................нерж. сталь;
Материал рабочей поверхности..............................лента ПВХ;
Ширина ленты:.......................... ......................................400 мм;
Длина транспортера......................................................2000 мм;
Ширина транспортера.....................................................450 мм;
Высота конвеера от пола до ленты.........................800 50 мм;
Тип приводного вала..с выносными подшипниками UCFB 205;
Привод: ..............Червячный мотор-редуктор NMRV050, 380В;
Ограждение....................................одинарная нерж. труба 12;
Режим работы конвеера ................................................легкий.

Состав: 3D-модель, Сборочный чертеж, Деталировка, Спецификация, dxf для лазерной резки Язык документа

Софт: SolidWorks 2013 SP5

Сайт: www

Просмотр файлов
DXF/
DXF/???. 2,5 ??/
DXF/???. 2,5 ??/????.09.2017.001 ?????.DXF
DXF/???. 2,5 ??/????.09.2017.002 ????⨢??? ?.DXF
DXF/???. 2,5 ??/????.09.2017.02.004 ?????.DXF
Ленточный конвеер 2000/
Ленточный конвеер 2000/(42,5 1,5 Нерж) Труба.SLDPRT
Ленточный конвеер 2000/(48_3 1,5 Нерж) Труба.SLDPRT
Ленточный конвеер 2000/Circlips 13942B_gost.sldprt
Ленточный конвеер 2000/eyebolt_din.sldprt
Ленточный конвеер 2000/Hex Nut 5927_gost.sldprt
Ленточный конвеер 2000/S0647652372.SLDPRT
Ленточный конвеер 2000/SC GOST 11738_gost.sldprt
Ленточный конвеер 2000/studbolt_din.sldprt
Ленточный конвеер 2000/UCFB_205_D_25_P.sldprt
Ленточный конвеер 2000/UCFB_205_D_25_T.sldprt
Ленточный конвеер 2000/WDS-435-212.SLDASM
Ленточный конвеер 2000/WDS-435-212_435-BODY.SLDPRT
Ленточный конвеер 2000/WDS-435-212_435-BOLT.SLDPRT
Ленточный конвеер 2000/WDS-435-212_435-NUT.SLDPRT
Ленточный конвеер 2000/WDS-435-212_435-SCREW.SLDPRT
Ленточный конвеер 2000/WDS-435-212_435-STEM.SLDPRT
Ленточный конвеер 2000/WDS-440-212.SLDASM
Ленточный конвеер 2000/WDS-440-212_440-BODY.SLDPRT
Ленточный конвеер 2000/WDS-440-212_Capscrew.SLDPRT
Ленточный конвеер 2000/WDS-440-212_Nut.SLDPRT
Ленточный конвеер 2000/WDS-441-212.SLDASM
Ленточный конвеер 2000/WDS-441-212_441-212-body.sldprt
Ленточный конвеер 2000/WDS-441-212_Capscrew(420-M5-12).sldprt
Ленточный конвеер 2000/WDS-441-212_Nut(775-M5-ZP).sldprt
Ленточный конвеер 2000/Бортики.SLDASM
Ленточный конвеер 2000/Вал ведомый в сборе.SLDASM
Ленточный конвеер 2000/Вал ведомый в сборе.SLDDRW
Ленточный конвеер 2000/Вал приводной.SLDDRW
Ленточный конвеер 2000/Втулка ПТ_Групп.SLDPRT
Ленточный конвеер 2000/Комплект для натяжки.SLDASM
Ленточный конвеер 2000/Конвеер ленточный.SLDDRW
Ленточный конвеер 2000/Корпус.SLDDRW
Ленточный конвеер 2000/Корпус.SLDPRT
Ленточный конвеер 2000/Кронштейн опоры art. 40701.SLDPRT
Ленточный конвеер 2000/Лента.SLDPRT
Ленточный конвеер 2000/Ленточный конвейер 1500х200.SLDDRW
Ленточный конвеер 2000/Обечайка ведомого вала.SLDDRW
Ленточный конвеер 2000/Обечайка ведомого вала.SLDPRT
Ленточный конвеер 2000/Опора двойная косая 48_3 мм (S0616624492).SLDPRT
Ленточный конвеер 2000/Опора конвейера по оси.sldasm
Ленточный конвеер 2000/Опора шарнирная D60 M16 L10054 PA (R009861920).SLDPRT
Ленточный конвеер 2000/Ось ведомого вала.SLDDRW
Ленточный конвеер 2000/Ось ведомого вала.SLDPRT
Ленточный конвеер 2000/Ось приводного вала.SLDDRW
Ленточный конвеер 2000/Ось приводного вала.SLDPRT
Ленточный конвеер 2000/Ось ПТ Групп.SLDPRT
Ленточный конвеер 2000/Ось ролика шестигранная.SLDPRT
Ленточный конвеер 2000/Подшипник.SLDPRT
Ленточный конвеер 2000/Распорка.SLDDRW
Ленточный конвеер 2000/Распорка.SLDPRT
Ленточный конвеер 2000/Реактивная тяга (8х8) 00.008.SLDPRT
Ленточный конвеер 2000/Ролик поддерживающий в сборе.SLDASM
Ленточный конвеер 2000/Ролик поддерживающий в сборе.SLDDRW
Ленточный конвеер 2000/Сборка.SLDASM
Ленточный конвеер 2000/Труба пластиковая 50х2,4.SLDPRT
Ленточный конвеер 2000/Трубка Нерж 12х1.SLDPRT
Ленточный конвеер 2000/Червячный мотор-редуктор NMRV050_MS80B14.SLDPRT
Ленточный конвеер 2000/Шайба.SLDDRW
Ленточный конвеер 2000/Шайба.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
