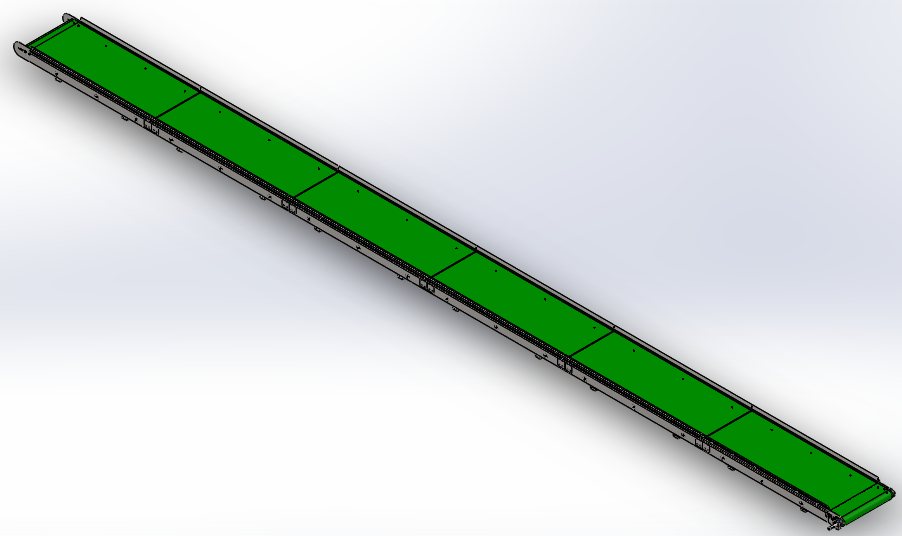

Конвейер ленточный 10 000 мм

Конвейер ленточный 10 000 мм
• Материал конструкции каркаса – сталь конструкционная, окрашенная методом порошкового напыления, цвет серый
• Длина по корпусу - 10 000 мм.
• Ширина каркаса – 600мм.
• Ограждения — борт 50мм.
• Опоры — сталь конструкционная, окрашенная методом порошкового напыления, цвет серый
• Высота конвейера от пола до уровня ленты — 150мм.
• Скорость движения ленты – 15м/мин.
• Материал рабочей поверхности – лента ПВХ (поверхность ультрагрипп); ширина рабочая 550мм.
• Поверхность под лентой — корпус конвейера (по плоскости).
• Привод - мотор–редуктор, эл. питание 380 В.

Состав: 3D Сборка

Софт: SolidWorks 2013

Сайт: www

Файлы:

Лента (10350_10500_89).SLDPRT

Корпус средняя секция (1750х150) 00.002-01.SLDPRT

Корпус приводная секция (1750х150) 00.003.SLDPRT

Корпус натяжная секция (1750х150) 00.001-01.SLDPRT

Плоскость под лентой приводная секция (1600х620) 00.005.SLDPRT

Корпус натяжная секция (1750х150) 00.001.SLDPRT

Борт средняя секция (1750х100х2) 00.010.SLDPRT

Соединительная пластина (60х60 90х90) 00.007.SLDPRT

Борт натяжная секция (1523х100х2) 00.009.SLDPRT

Валы ролики распорки/

Валы ролики распорки/Распорка (620х16).DXF

Валы ролики распорки/Вал ведомый/

Валы ролики распорки/Вал ведомый/Торцевой элемент ведомого вала (52х72) .SLDPRT

Валы ролики распорки/Вал ведомый/Вал ведомый в сборе (620х89).SLDASM

Валы ролики распорки/Вал ведомый/Подшипник 80205.SLDPRT

Валы ролики распорки/Вал ведомый/Ось ведомого вала (620х30).SLDPRT

Валы ролики распорки/Вал ведомый/Обечайка ведомого вала (620х89).SLDPRT

Валы ролики распорки/Вал приводной/

Валы ролики распорки/Вал приводной/Торец приводного вала.SLDPRT

Валы ролики распорки/Вал приводной/Ось приводного вала (750х25).SLDPRT

Валы ролики распорки/Вал приводной/Вал приводной в сборе (620х80).SLDASM

Валы ролики распорки/Вал приводной/Обечайка приводного вала (620х80).SLDPRT

Валы ролики распорки/Распорка (620х16).SLDPRT

Валы ролики распорки/Ролик поддерживающий/

Валы ролики распорки/Ролик поддерживающий/Вставка роликовая (50_1,5 шпиндель 10).SLDPRT

Валы ролики распорки/Ролик поддерживающий/Ролик поддерживающий в сборе (620х50).SLDASM

Валы ролики распорки/Ролик поддерживающий/Ось поддерживающего ролика (620_16).SLDPRT

Валы ролики распорки/Ролик поддерживающий/Труба пластиковая (630_50_2,4).SLDPRT

Плоскость под лентой средняя секция (1750х620) 00.006.SLDPRT

Борт приводная секция (1598х100х2) 00.011.SLDPRT

Конвейер для обрези в сборе.SLDDRW

Корпус средняя секция (1750х150) 00.002.SLDPRT

Подпятник 00.012.SLDPRT

Корпус приводная секция (1750х150) 00.003-01.SLDPRT

Конвейер для обрези в сборе.SLDASM

Лента на отбойник.SLDPRT

Подшипник Д30 (383130).SLDPRT

Реактивная тяга (8х8) 00.008.SLDPRT

Плоскость под лентой натяжная секция (1550х620) 00.004.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
