Подвеска крюковая грузоподъемностью 10 т.

0
1
107
3
0
30

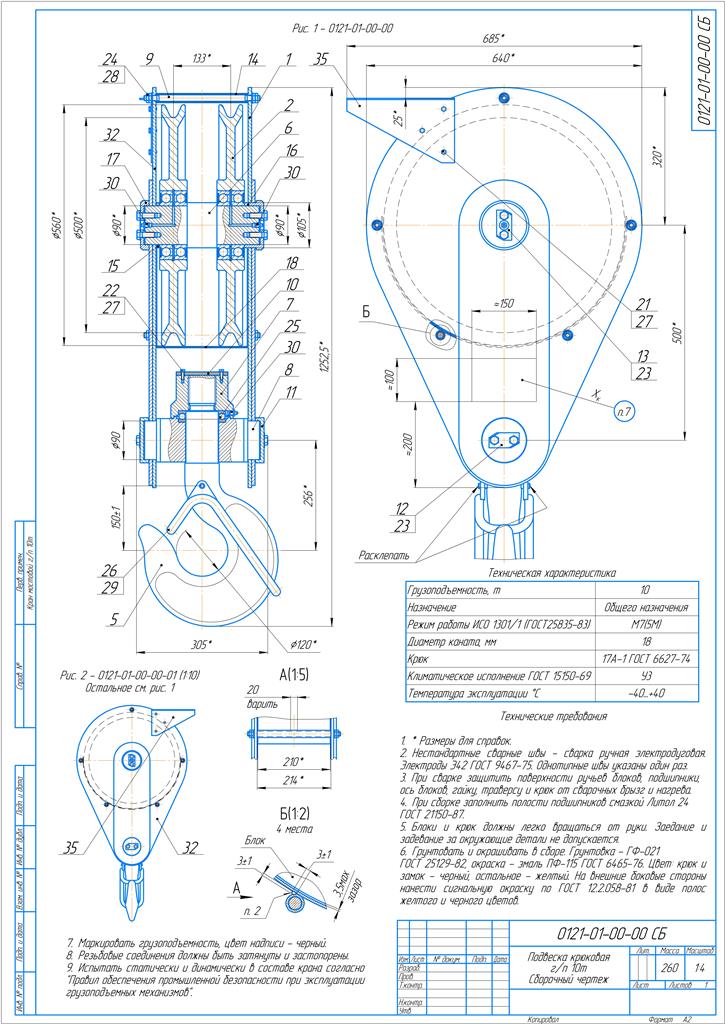

Чертеж Подвеска крюковая грузоподъемностью 10 т.

Крюковая подвеска сборочник, двухблочковая под диаметр каната 18. Грузоподъемностью 10т.

Q=10т. Кран мостовой
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Sofika
Дата
29.12.2023
Язык
Русский
Состав
Сборочный чертеж и чертежи некоторых элементов
Софт
КОМПАС-3D 20.0.12.3193 Как открыть?
Содержимое архива
  • 0121-01-00-00 - Подвеска крюковая3.spw
  • 0121-01-00-00 СБ - Подвеска крюковая 2.cdw
  • 0121-01-01-00 - Щека 2.spw
  • 0121-01-01-00 СБ - Щека 3.cdw
  • 0121-01-01-01 - 4 Стенка.cdw
  • 0121-01-01-02 - Накладка 5.cdw
