Национальный исследовательский МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра механизация строительства
КУРСОВОЙ ПРОЕКТ по дисциплине «Строительные краны»

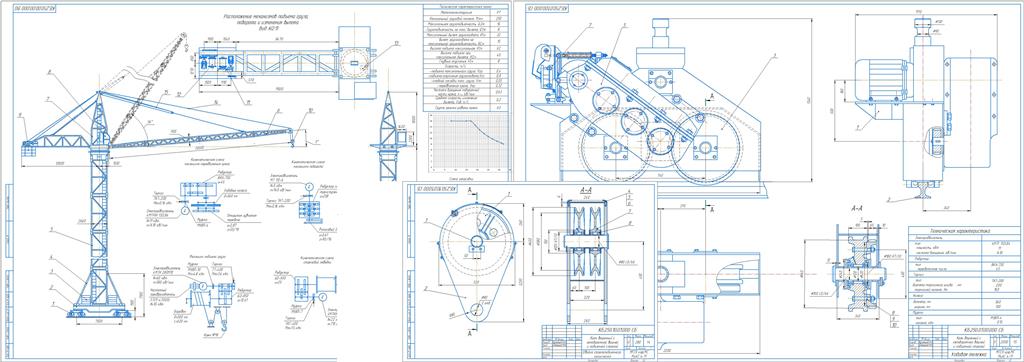

Тема: «Расчёт и проектирование башенного крана»
Москва 2017
Цели и задачи проекта
- определить геометрические и массовые характеристики крана;
- определить ветровую, инерциальные и центробежную нагрузки, действующие на кран;
- установить способность крана противодействовать опрокидывающим моментам в рабочем и нерабочем состояниях;
- определить опорные нагрузки, действующие на ходовую раму, подобрать ходовые колеса;
- определить нагрузки и подобрать комплектующее оборудование механизма подъема;
- определить нагрузки и подобрать комплектующее оборудование механизма поворота, подобрать опорно-поворотное устройство;
- определить нагрузки и подобрать комплектующее оборудование механизма изменения вылета;
- определить нагрузки и подобрать комплектующее оборудование механизма передвижения.
Содержание
Введение
1 Исходные данные
2 Расчет устойчивости башенного крана
2.1 Определение основных параметров крана
2.2 Определение ветровых нагрузок
2.3 Определение инерционных нагрузок
2.4 Определение центробежной нагрузки
2.5 Определение коэффициента запаса устойчивости
2.6 Построение грузовой характеристики
3 Формирование грузозахватного устройства
3.1 Расчет и выбор каната
3.2 Формирование крюковой подвески
3.3 Определение расчетных размеров блоков и барабана
3.4 Выбор схемы крепления концевой ветви каната на барабане
3.5 Определение параметров и выбор приводного электродвигателя
3.6 Выбор редуктора и соединительных муфт
3.7 Выбор тормоза и проверочный расчет работоспособности
4 Расчет и формирование ходовых тележек и механизма передвижения крана
4.1 Проверочные расчеты
5 Расчет и формирование механизма изменения вылета
6 Расчет и формирование механизма вращения
6.1 Определение нагрузок и выбор опорно-поворотного круга
6.2 Расчет механизма вращения
7 Прочностные расчеты
7.1 Прочностной расчет барабана
7.2 Расчет оси барабана
7.3 Выбор опорных подшипников для подшипниковой опоры
7.4 Расчет крепления каната
7.5 Расчет крепления зубчатого венца-ступицы к барабану
7.6 Расчет болтового крепления подшипниковой опоры
7.7 Выбор подшипников грузозахватного приспособления
7.8 Расчет щеки обоймы
7.9 Расчет оси крюковой обоймы
7.10 Выбор опорных подшипников механизма передвижения
7.11 Расчет оси колеса механизма передвижения
7.12 Расчет крепления зубчатого колеса к ведущему
8. Заключение
Список используемой литературы
Исходные данные
Тип крана ПГ
Металлоконструкция РТ
Способ изменения вылета грузозахвата ПС
Грузоподъемность при максимальном вылете Q1 , т 8
Номинальный грузовой момент М, тм 250
Грузоподъемность максимальная Q2, т 16
Вылет грузозахвата максимальный R1, м 32
Вылет грузозахвата на максимальной грузоподъемности R2, м 15
Высота подъема максимальная Н1, м 62
Высота подъема при максимальном вылете Н2, м 40
Глубина опускания при наименьшем вылете h1 , м 8
Скорость подъема-опускания максимального груза Vгр, м/с 0,4
Скорость подъема-опускания грузозахвата Vгз, м/с 0,8
Скорость плавной посадки максимального груза Vпп, м/с 0,05
Средняя скорость изменения вылета Vив, м/с 0,2
Скорость передвижения крана Vкр, м/с 0,32
Частота вращения поворотной части крана nпч, мин-1 0,63
Группа режима работы крана А3
