Конкурс асов 3D-моделирования

Тележка мостового крана

КФ МГТУ им.Н.Э.Баумана
Кафедра К3-КФ
Курсовой проект по дисциплине ГПМ
На тему: Проектирование тележки мостового крана
Калуга 2014

В данном курсовом проекте спроектирована тележка мостового крана со следующими техническими характеристиками:
Грузоподъемность 3т
Скорость подъема 0,16 м/с
Высота подъема 8м
Режим нагружения L1
Группа классификации механизма M1

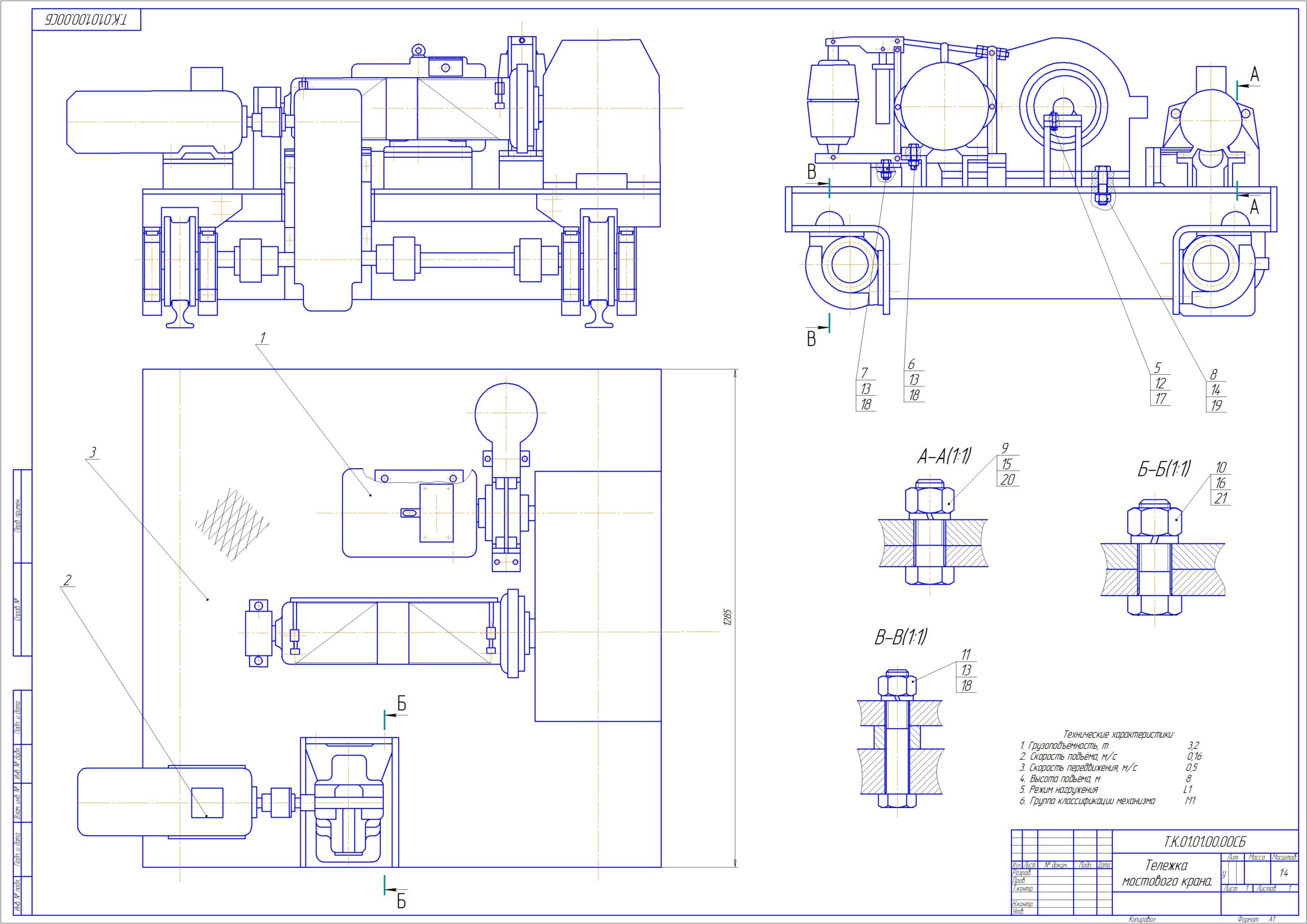

Графическая часть состоит из 5 листов А1, Механизма подъема 2 листа, Механизм передвижения 1 лист, Рама 1 лист, Общий вид тележки мостового крана 1 лист.
Пояснительная записка с расчётами на 19 страниц.

Состав: Механизм подъема 2 листа (СБ), Механизм передвижения (СБ), Рама (СБ), Общий вид тележки мостового крана (СБ), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
1.cdw
Записка12/~$писка1.doc
Записка12/Записка1.doc
лист 4. рама.cdw
лист2.cdw
Лист3 Мех.пер..cdw
Лист5 Общий вид.cdw
Лист5 Общий вид.jpg
Спецификация/СП 1.spw
Спецификация/сп 3.spw
Спецификация/СП4.spw
Спецификация/сп5.spw
