Ульяновский государственный технический университет
Кафедра Металлорежущие станки и инструмент
Курсовая работа по дисциплине " Режущий инструмент"
На тему " Расчет и проектирование: Призматического фасонного резца, метчика накатника, косозубого долбяка"
Ульяновск 2013
Пояснительная записка на 25с, в том числе 9 ил., 6 листов чертежей.

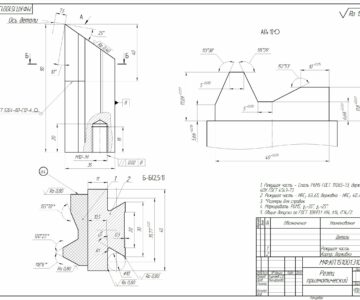

В курсовой работе согласно выданному заданию спроектированы: призматический фасонный резец, шаблон для контроля профиля резца и контршаблон для контроля профиля шаблона. Разработан технический проект державки для крепления фасонного резца на станке. Дано описание конструкции этой державки.

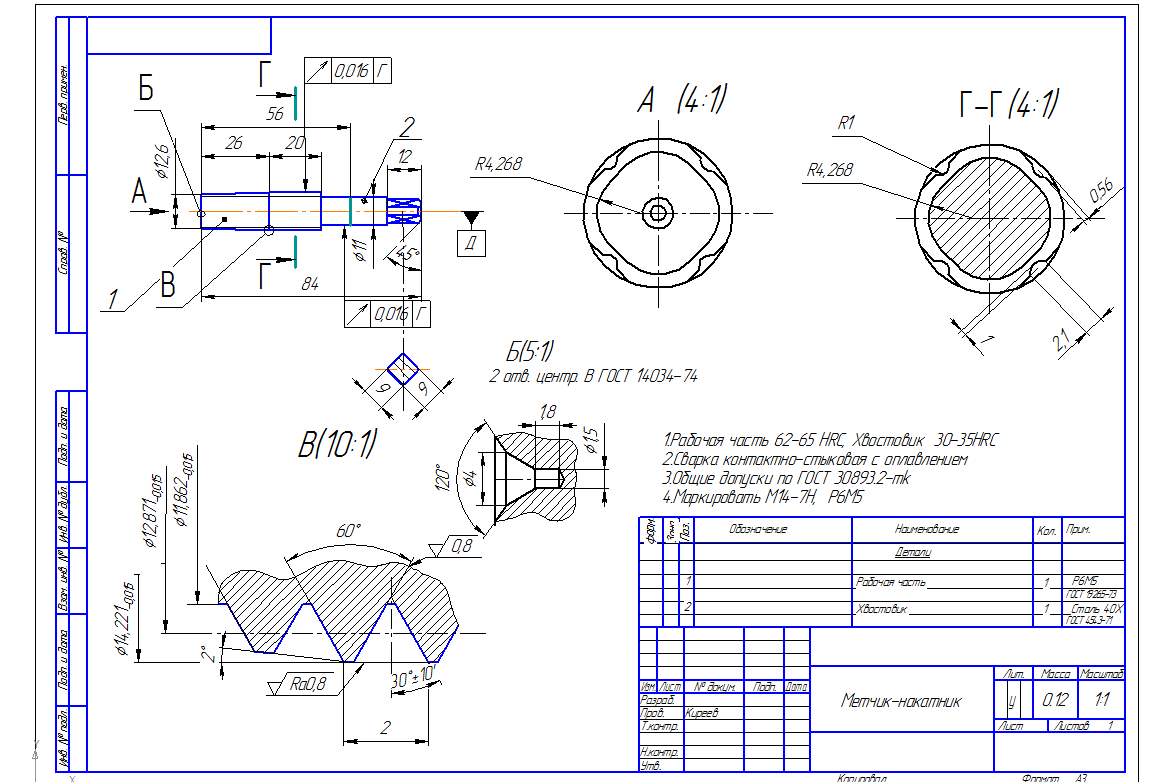

Спроектирован метчик-накатник для нарезания резьбы М14 в сквозных отверстиях.
Спроектирован косозубый дисковый долбяк для нарезания косозубых и прямозубых зубчатых колес с модулем m=3 Разработаны технические требования и рабочий чертеж долбяка.
